1. Beschreibung
Der Kanalempfänger für den Außenbereich ermöglicht
das Fernschalten eines elektrischen Endgeräts im
Inneren oder außerhalb eines Objekts.
2 verschiedene Versionen des Kanalempfängers sind
erhältlich:
Best.-Nr.
Stromversorgung
LDG01X
230 V AC
LDG02X
12-30 V AC ou DC
Die LEDs für die Funkverbindung und die
Funktionsauswahl, die lediglich bei geöffnetem
Gehäuse sichtbar sind, bieten eine visuelle Bestätigung
für die Herstellung der Funkverbindung.
Die Zustandsanzeige (LED) für das Ausgangsrelais zeigt
den Zustand des Relais an:
• LED ein: Gerät aktiv
• LED aus: Gerät nicht aktiv.
Die LED des Eingangs für die Rückmeldung gibt den
Zustand des angesteuerten Gerätes an:
• LED ein: geschlossener Positionskontakt,
• LED aus: offener Positionskontakt.
Wandhalterung
Ausgang
potentialfreier
Kontakt
potentialfreier
Kontakt
73

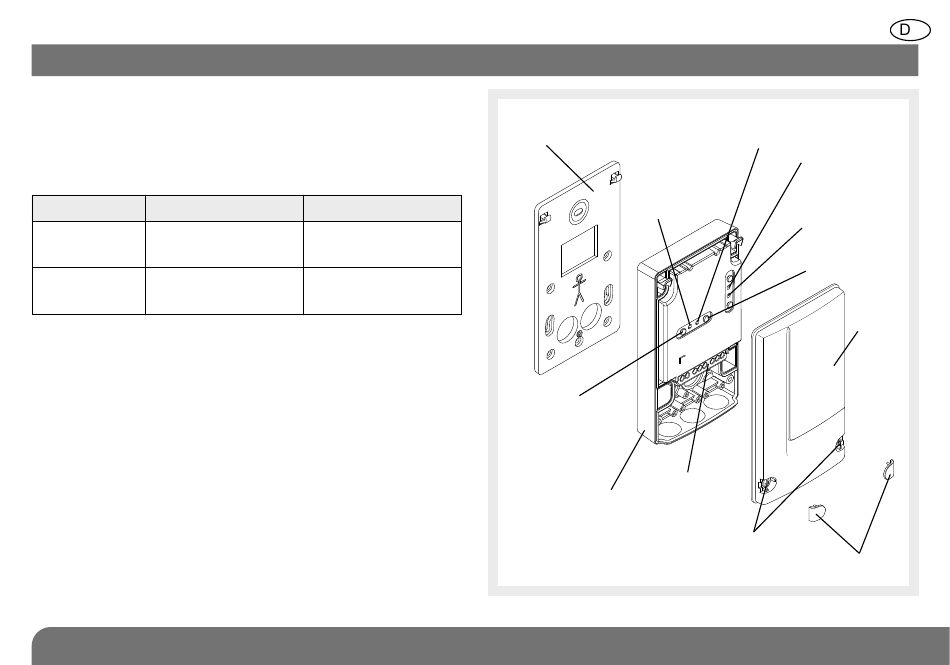

Funktionsauswahl
LED für
Herstellung der
Funkverbindung
Taste zun
Herstellung einer
Funkverbindung
Anschlussleiste
Sockel
Schrauben
E
Zustandsanzeige
-LED
(LED) für das
Ausgangsrelais
LED des
Eingangs
für die
Rückmeldung
Funktions-
auswahltaste
Deckel
Schraubenabdeckungen
