3.4 Anschlüsse durchführen
AcHTuNG
• Zum Ansteuern eines Geräts der Klasse 1 (Gerät
benötigt eine Erdung) muss ein Anschluss zwischen
der Erde und dem anzusteuernden Gerät
durchgeführt werden.
• Die Anschlüsse nur bei abgeschaltetem Stromnetz
und unter Beachtung der geltenden Richtlinien für
elektrische Spannung realisieren.
• Bei allen elektrischen Installationen sind die Leiter
mit einem Farbcode gekennzeichnet:
- Phase: alle Farben außer hellblau, grün, gelb
und zweifarbig grün/gelb
- Neutral: hellblau
- Erde: zweifarbig grün/gelb.
• Der max. Durchmesser der anschließbaren Leiter
beträgt 2,5 mm
(oder 2 x 1,5 mm
2
umleitung) und 2 x 4 mm
• Die 230-V-Versorgung unbedingt
vor jedem Eingriff in das elektrische
Netz ausschalten.
1. Die Kabel durch die Membranen führen, falls noch
nicht geschehen.
2. Die Anschlüsse gemäß den nachfolgenden Schemen
durchführen:
für eine
2
für die Erdung.
2
Vorsicht:
Stromschlaggefahr

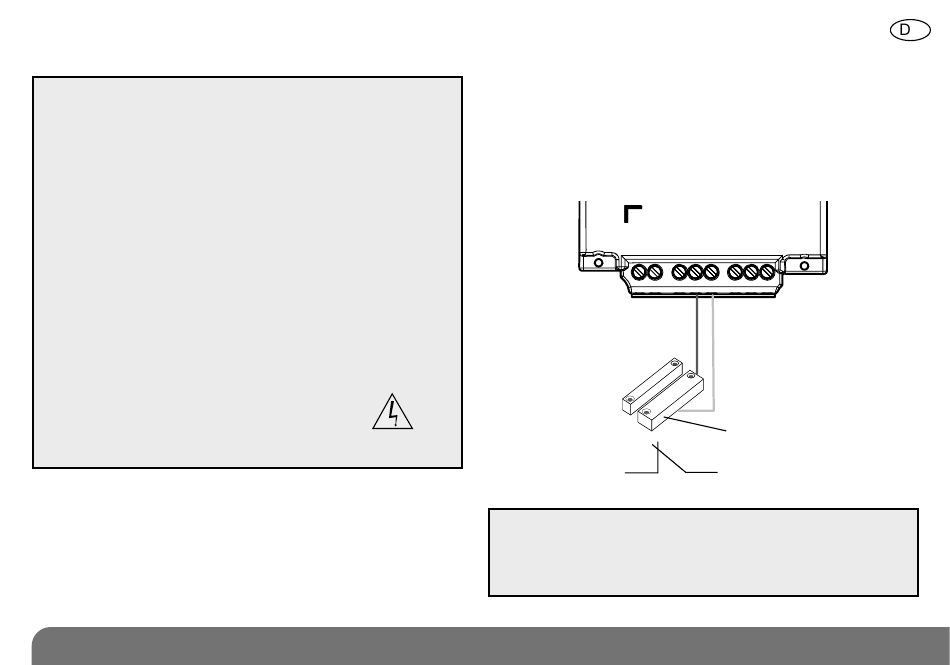

Verkabelung der Rückmeldung
Die Rückmeldung ermöglicht es, den Zustand des
angesteuerten Gerätes abzurufen und diese Information
beispielsweise auf dem Hörer der Sprechanlage
anzeigen zu lassen.
Für einen Kabelquerschnitt von 1,5 mm² beträgt die
max. Kabellänge: 50 m.
NC
AcHTuNG: Damit die Rückmeldung verarbeitet
werden kann, muss der Positionskontakt verkabelt
und vor der Herstellung der Funkverbindung in die
Schließstellung gebracht werden.
77
4
5
CP500
Positionskontakt
E
