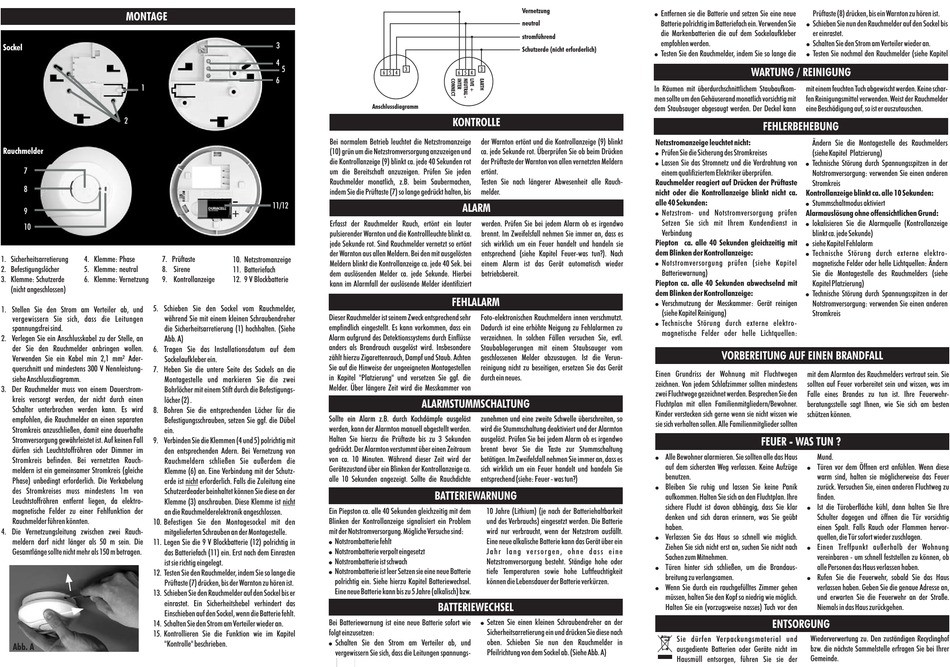

indexa RA702LB Montageanleitung Seite 2
MONTAGE
Sockel
1
2
Rauchmelder
7
8
9
10
1. Sicherheitsarretierung
4.
Klemme:
Phase
7. Prüftaste
2. Befestigungslöcher
5.
Klemme: neutral
8. Sirene
3. Klemme: Schutzerde
6.
Klemme: Vernetzung
9.
Kontrollanzeige
(nicht angeschlossen)
5. Schieben Sie den Sockel vom Rauchmelder,
1. Stellen Sie den Strom am Verteiler ab, und
während Sie mit einem kleinen Schraubendreher
vergewissern Sie sich, dass die Leitungen
spannungsfrei sind.
die Sicherheitsarretierung (1) hochhalten. (Siehe
2. Verlegen Sie ein Anschlusskabel zu der Stelle, an
Abb. A)
der Sie den Rauchmelder anbringen wollen.
6. Tragen Sie das Installationsdatum auf dem
Verwenden Sie ein Kabel min 2,1 mm² Ader-
Sockelaufkleber ein.
querschnitt und mindestens 300 V Nennleistung-
7. Heben Sie die untere Seite des Sockels an die
siehe Anschlussdiagramm.
Montagestelle und markieren Sie die zwei
3.
Der Rauchmelder muss von einem Dauerstrom-
Bohrlöcher mit einem Stift durch die Befestigungs-
kreis versorgt werden, der nicht durch einen
löcher (2) .
Schalter unterbrochen werden kann. Es wird
8. Bohren Sie die entsprechenden Löcher für die
empfohlen, die Rauchmelder an einen separaten
Befestigungsschrauben, setzen Sie ggf. die Dübel
Stromkreis anzuschließen, damit eine dauerhafte
ein.
Stromversorgung gewährleistet ist. Auf keinen Fall
9. Verbinden Sie die Klemmen (4 und 5) polrichtig mit
dürfen sich Leuchtstoffröhren oder Dimmer im
den entsprechenden Adern. Bei Vernetzung von
Stromkreis befinden. Bei vernetzten Rauch-
Rauchmeldern schließen Sie außerdem die
meldern ist ein gemeinsamer Stromkreis (gleiche
Klemme (6) an. Eine Verbindung mit der Schutz-
Phase) unbedingt erforderlich. Die Verkabelung
erde ist
des Stromkreises muss mindestens 1m von
Schutzerdeader beinhaltet können Sie diese an der
Leuchtstoffröhren entfernt liegen, da elektro-
Klemme (3) anschrauben. Diese Klemme ist
magnetische Felder zu einer Fehlfunktion der
an die Rauchmelderelektronik angeschlossen.
Rauchmelder führen könnten.
10. Befestigen Sie den Montagesockel mit den
4. Die Vernetzungsleitung zwischen zwei Rauch-
mitgelieferten Schrauben an der Montagestelle.
meldern darf nicht länger als 50 m sein. Die
11. Legen Sie die 9 V Blockbatterie (12) polrichtig in
Gesamtlänge sollte nicht mehr als 150 m betragen.
das Batteriefach (11) ein. Erst nach dem Einrasten
ist sie richtig eingelegt.
12. Testen Sie den Rauchmelder, indem Sie so lange die
Prüftaste (7) drücken, bis der Warnton zu hören ist.
13. Schieben Sie den Rauchmelder auf den Sockel bis er
einrastet. Ein Sicherheitshebel verhindert das
Einschieben auf den Sockel, wenn die Batterie fehlt.
14. Schalten Sie den Strom am Verteiler wieder an.
15. Kontrollieren Sie die Funktion wie im Kapitel
"Kontrolle" beschrieben.
Abb. A
3
4
5
6
Bei normalem Betrieb leuchtet die Netzstromanzeige
(10) grün um die Netzstromversorgung anzuzeigen und
die Kontrollanzeige (9) blinkt ca. jede 40 Sekunden rot
um die Bereitschaft anzuzeigen. Prüfen Sie jeden
Rauchmelder monatlich, z.B. beim Saubermachen,
indem Sie die Prüftaste (7) so lange gedrückt halten, bis
11/12
Erfasst der Rauchmelder Rauch, ertönt ein lauter
pulsierender Warnton und die Kontrollleuchte blinkt ca.
jede Sekunde rot. Sind Rauchmelder vernetzt so ertönt
der Warnton aus allen Meldern. Bei den mit ausgelösten
10.
Netzstromanzeige
Meldern blinkt die Kontrollanzeige ca. jede 40 Sek. bei
11.
Batteriefach
dem auslösenden Melder ca. jede Sekunde. Hierbei
12.
9 V Blockbatterie
kann im Alarmfall der auslösende Melder identifiziert
Dieser Rauchmelder ist seinem Zweck entsprechend sehr
empfindlich eingestellt. Es kann vorkommen, dass ein
Alarm aufgrund des Detektionssystems durch Einflüsse
anders als Brandrauch ausgelöst wird. Insbesondere
zählt hierzu Zigarettenrauch, Dampf und Staub. Achten
Sie auf die Hinweise der ungeeigneten Montagestellen
in Kapitel "Platzierung" und versetzen Sie ggf. die
Melder. Über längere Zeit wird die Messkammer von
Sollte ein Alarm z.B. durch Kochdämpfe ausgelöst
werden, kann der Alarmton manuell abgestellt werden.
Halten Sie hierzu die Prüftaste bis zu 3 Sekunden
gedrückt. Der Alarmton verstummt über einen Zeitraum
von ca. 10 Minuten. Während dieser Zeit wird der
Gerätezustand über ein Blinken der Kontrollanzeige ca.
alle 10 Sekunden angezeigt. Sollte die Rauchdichte
nicht
erforderlich. Falls die Zuleitung eine
nicht
Ein Piepston ca. alle 40 Sekunden gleichzeitig mit dem
Blinken der Kontrollanzeige signalisiert ein Problem
mit der Notstromversorgung. Mögliche Versuche sind:
!
Notstrombatterie fehlt
!
Notstrombatterie verpolt eingesetzt
!
Notstrombatterie ist schwach
!
Notstrombatterie ist leer Setzen sie eine neue Batterie
polrichtig ein. Siehe hierzu Kapitel Batteriewechsel.
Eine neue Batterie kann bis zu 5 Jahre (alkalisch) bzw.
Bei Batteriewarnung ist eine neue Batterie sofort wie
folgt einzusetzen:
!
Schalten Sie den Strom am Verteiler ab, und
vergewissern Sie sich, dass die Leitungen spannungs-
frei sind.
KONTROLLE
der Warnton ertönt und die Kontrollanzeige (9) blinkt
ca. jede Sekunde rot. Überprüfen Sie ob beim Drücken
der Prüftaste der Warnton von allen vernetzten Meldern
ertönt.
Testen Sie nach längerer Abwesenheit alle Rauch-
melder.
ALARM
werden. Prüfen Sie bei jedem Alarm ob es irgendwo
brennt. Im Zweifelsfall nehmen Sie immer an, dass es
sich wirklich um ein Feuer handelt und handeln sie
entsprechend (siehe Kapitel Feuer-was tun?). Nach
einem Alarm ist das Gerät automatisch wieder
betriebsbereit.
FEHLALARM
Foto-elektronischen Rauchmeldern innen verschmutzt.
Dadurch ist eine erhöhte Neigung zu Fehlalarmen zu
verzeichnen. In solchen Fällen versuchen Sie, evtl.
Staubablagerungen mit einem Staubsauger vom
geschlossenen Melder abzusaugen. Ist die Verun-
reinigung nicht zu beseitigen, ersetzen Sie das Gerät
durch ein neues.
ALARMSTUMMSCHALTUNG
zunehmen und eine zweite Schwelle überschreiten, so
wird die Stummschaltung deaktiviert und der Alarmton
ausgelöst. Prüfen Sie bei jedem Alarm ob es irgendwo
brennt bevor Sie die Taste zur Stummschaltung
betätigen. Im Zweifelsfall nehmen Sie immer an, dass es
sich wirklich um ein Feuer handelt und handeln Sie
entsprechend (siehe: Feuer - was tun?)
BATTERIEWARNUNG
10 Jahre (Lithium) (je nach der Batteriehaltbarkeit
und des Verbrauchs) eingesetzt werden. Die Batterie
wird nur verbraucht, wenn der Netzstrom ausfällt.
Eine neue alkalische Batterie kann das Gerät über ein
J a h r l a n g v e r s o r g e n , o h n e d a s s e i n e
Netzstromversorgung besteht. Ständige hohe oder
tiefe Temperaturen sowie hohe Luftfeuchtigkeit
können die Lebensdauer der Batterie verkürzen.
BATTERIEWECHSEL
! Setzen Sie einen kleinen Schraubendreher an der
Sicherheitsarretierung ein und drücken Sie diese nach
oben. Schieben Sie nun den Rauchmelder in
Pfeilrichtung von dem Sockel ab. (Siehe Abb. A)
!
Entfernen sie die Batterie und setzen Sie eine neue
Prüftaste (8) drücken, bis ein Warnton zu hören ist.
!
Batterie polrichtig im Batteriefach ein. Verwenden Sie
Schieben Sie nun den Rauchmelder auf den Sockel bis
die Markenbatterien die auf dem Sockelaufkleber
er einrastet.
!
empfohlen werden.
Schalten Sie den Strom am Verteiler wieder an.
!
!
Testen Sie den Rauchmelder, indem Sie so lange die
Testen Sie nochmal den Rauchmelder (siehe Kapitel
WARTUNG / REINIGUNG
In Räumen mit überdurchschnittlichem Staubaufkom-
mit einem feuchten Tuch abgewischt werden. Keine schar-
men sollte um den Gehäuserand monatlich vorsichtig mit
fen Reinigungsmittel verwenden. Weist der Rauchmelder
dem Staubsauger abgesaugt werden. Der Deckel kann
eine Beschädigung auf, so ist er auszutauschen.
FEHLERBEHEBUNG
Netzstromanzeige leuchtet nicht:
Ändern Sie die Montagestelle des Rauchmelders
!
Prüfen Sie die Sicherung des Stromkreises
(siehe Kapitel Platzierung)
!
!
Lassen Sie das Stromnetz und die Verdrahtung von
Technische Störung durch Spannungsspitzen in der
einem qualifiziertem Elektriker überprüfen.
Notstromversorgung: verwenden Sie einen anderen
Rauchmelder reagiert auf Drücken der Prüftaste
Stromkreis
nicht oder die Kontrollanzeige blinkt nicht ca.
Kontrollanzeige blinkt ca. alle 10 Sekunden:
!
alle 40 Sekunden:
Stummschaltmodus aktiviert
!
Netzstrom- und Notstromversorgung prüfen
Alarmauslösung ohne offensichtlichen Grund:
!
Setzen Sie sich mit Ihrem Kundendienst in
lokalisieren Sie die Alarmquelle (Kontrollanzeige
Verbindung
blinkt ca. jede Sekunde)
!
Piepton ca. alle 40 Sekunden gleichzeitig mit
siehe Kapitel Fehlalarm
!
dem Blinken der Kontrollanzeige:
Technische Störung durch externe elektro-
!
Notstromversorgung prüfen (siehe Kapitel
magnetische Felder oder helle Lichtquellen: Ändern
Batteriewarnung)
Sie die Montagestelle des Rauchmelders (siehe
Piepton ca. alle 40 Sekunden abwechselnd mit
Kapitel Platzierung)
!
dem Blinken der Kontrollanzeige:
Technische Störung durch Spannungsspitzen in der
!
Verschmutzung der Messkammer: Gerät reinigen
Notstromversorgung: verwenden Sie einen anderen
(siehe Kapitel Reinigung)
Stromkreis
!
Technische Störung durch externe elektro-
magnetische Felder oder helle Lichtquellen:
VORBEREITUNG AUF EINEN BRANDFALL
Einen Grundriss der Wohnung mit Fluchtwegen
mit dem Alarmton des Rauchmelders vertraut sein. Sie
zeichnen. Von jedem Schlafzimmer sollten mindestens
sollten auf Feuer vorbereitet sein und wissen, was im
zwei Fluchtwege gezeichnet werden. Besprechen Sie den
Falle eines Brandes zu tun ist. Ihre Feuerwehr-
Fluchtplan mit allen Familienmitgliedern/Bewohner.
beratungsstelle sagt Ihnen, wie Sie sich am besten
Kinder verstecken sich gerne wenn sie nicht wissen wie
schützen können.
sie sich verhalten sollen. Alle Familienmitglieder sollten
FEUER - WAS TUN ?
!
Alle Bewohner alarmieren. Sie sollten alle das Haus
Mund.
!
auf dem sichersten Weg verlassen. Keine Aufzüge
Türen vor dem Öffnen erst anfühlen. Wenn diese
benutzen.
warm sind, halten sie möglicherweise das Feuer
!
Bleiben Sie ruhig und lassen Sie keine Panik
zurück. Versuchen Sie, einen anderen Fluchtweg zu
aufkommen. Halten Sie sich an den Fluchtplan. Ihre
finden.
!
sichere Flucht ist davon abhängig, dass Sie klar
Ist die Türoberfläche kühl, dann halten Sie Ihre
denken und sich daran erinnern, was Sie geübt
Schulter dagegen und öffnen die Tür vorsichtig
haben.
einen Spalt. Falls Rauch oder Flammen hervor-
!
Verlassen Sie das Haus so schnell wie möglich.
quellen, die Tür sofort wieder zuschlagen.
!
Ziehen Sie sich nicht erst an, suchen Sie nicht nach
Einen Treffpunkt außerhalb der Wohnung
Sachen zum Mitnehmen.
vereinbaren - um schnell feststellen zu können, ob
!
Türen hinter sich schließen, um die Brandaus-
alle Personen das Haus verlassen haben.
!
breitung zu verlangsamen.
Rufen Sie die Feuerwehr, sobald Sie das Haus
!
Wenn Sie durch ein rauchgefülltes Zimmer gehen
verlassen haben. Geben Sie die genaue Adresse an,
müssen, halten Sie den Kopf so niedrig wie möglich.
und erwarten Sie die Feuerwehr an der Straße.
Halten Sie ein (vorzugsweise nasses) Tuch vor den
Niemals in das Haus zurückgehen.
ENTSORGUNG
Wiederverwertung zu. Den zuständigen Recyclinghof
Sie dürfen Verpackungsmaterial und
bzw. die nächste Sammelstelle erfragen Sie bei Ihrer
ausgediente Batterien oder Geräte nicht im
Gemeinde.
Hausmüll entsorgen, führen Sie sie der
