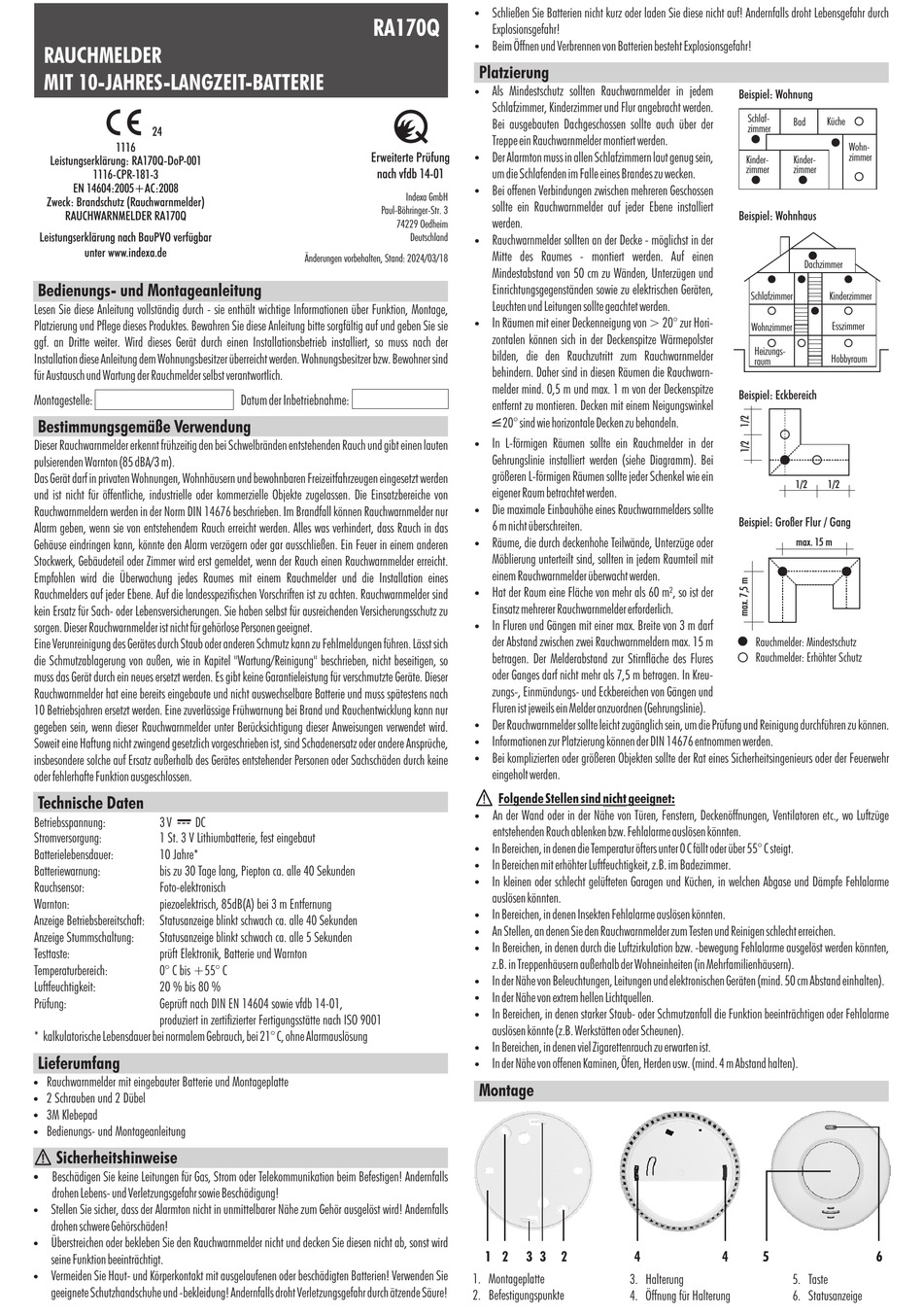

indexa RA170Q Bedienungs- Und Montageanleitung

RAUCHMELDER
MIT 10-JAHRES-LANGZEIT-BATTERIE
24
1116
Leistungserklärung: RA170Q-DoP-001
1116-CPR-181-3
EN 14604:2005+AC:2008
Zweck: Brandschutz (Rauchwarnmelder)

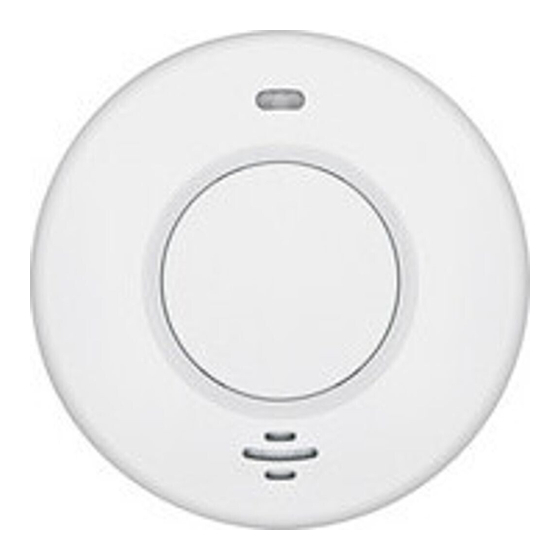

RAUCHWARNMELDER RA170Q
Leistungserklärung nach BauPVO verfügbar
unter www.indexa.de
Bedienungs- und Montageanleitung
Lesen Sie diese Anleitung vollständig durch - sie enthält wichtige Informationen über Funktion, Montage,
Platzierung und Pflege dieses Produktes. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie
ggf. an Dritte weiter. Wird dieses Gerät durch einen Installationsbetrieb installiert, so muss nach der
Installation diese Anleitung dem Wohnungsbesitzer überreicht werden. Wohnungsbesitzer bzw. Bewohner sind
für Austausch und Wartung der Rauchmelder selbst verantwortlich.
Montagestelle:
Bestimmungsgemäße Verwendung
Dieser Rauchwarnmelder erkennt frühzeitig den bei Schwelbränden entstehenden Rauch und gibt einen lauten
pulsierenden Warnton (85 dBA/3 m).
Das Gerät darf in privaten Wohnungen, Wohnhäusern und bewohnbaren Freizeitfahrzeugen eingesetzt werden
und ist nicht für öffentliche, industrielle oder kommerzielle Objekte zugelassen. Die Einsatzbereiche von
Rauchwarnmeldern werden in der Norm DIN 14676 beschrieben. Im Brandfall können Rauchwarnmelder nur
Alarm geben, wenn sie von entstehendem Rauch erreicht werden. Alles was verhindert, dass Rauch in das
Gehäuse eindringen kann, könnte den Alarm verzögern oder gar ausschließen. Ein Feuer in einem anderen
Stockwerk, Gebäudeteil oder Zimmer wird erst gemeldet, wenn der Rauch einen Rauchwarnmelder erreicht.
Empfohlen wird die Überwachung jedes Raumes mit einem Rauchmelder und die Installation eines
Rauchmelders auf jeder Ebene. Auf die landesspezifischen Vorschriften ist zu achten. Rauchwarnmelder sind
kein Ersatz für Sach- oder Lebensversicherungen. Sie haben selbst für ausreichenden Versicherungsschutz zu
sorgen. Dieser Rauchwarnmelder ist nicht für gehörlose Personen geeignet.
Eine Verunreinigung des Gerätes durch Staub oder anderen Schmutz kann zu Fehlmeldungen führen. Lässt sich
die Schmutzablagerung von außen, wie in Kapitel "Wartung/Reinigung" beschrieben, nicht beseitigen, so
muss das Gerät durch ein neues ersetzt werden. Es gibt keine Garantieleistung für verschmutzte Geräte. Dieser
Rauchwarnmelder hat eine bereits eingebaute und nicht auswechselbare Batterie und muss spätestens nach
10 Betriebsjahren ersetzt werden. Eine zuverlässige Frühwarnung bei Brand und Rauchentwicklung kann nur
gegeben sein, wenn dieser Rauchwarnmelder unter Berücksichtigung dieser Anweisungen verwendet wird.
Soweit eine Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind Schadenersatz oder andere Ansprüche,
insbesondere solche auf Ersatz außerhalb des Gerätes entstehender Personen oder Sachschäden durch keine
oder fehlerhafte Funktion ausgeschlossen.
Technische Daten
"
Betriebsspannung: 3 V DC
Stromversorgung: 1 St. 3 V Lithiumbatterie, fest eingebaut
Batterielebensdauer: 10 Jahre*
Batteriewarnung: bis zu 30 Tage lang, Piepton ca. alle 40 Sekunden
Rauchsensor: Foto-elektronisch
Warnton: piezoelektrisch, 85dB(A) bei 3 m Entfernung
Anzeige Betriebsbereitschaft: Statusanzeige blinkt schwach ca. alle 40 Sekunden
Anzeige Stummschaltung: Statusanzeige
Testtaste: prüft Elektronik, Batterie und Warnton
Temperaturbereich: 0° C bis +55° C
Luftfeuchtigkeit: 20 % bis 80 %
Prüfung: Geprüft nach DIN EN 14604 sowie vfdb 14-01,
produziert in zertifizierter Fertigungsstätte nach ISO 9001
* kalkulatorische Lebensdauer bei normalem Gebrauch, bei 21° C, ohne Alarmauslösung
Lieferumfang
!
Rauchwarnmelder mit eingebauter Batterie und Montageplatte
!
2 Schrauben und 2 Dübel
!
3M Klebepad
!
Bedienungs- und Montageanleitung
Sicherheitshinweise
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls
drohen Lebens- und Verletzungsgefahr sowie Beschädigung!
!
Stellen Sie sicher, dass der Alarmton nicht in unmittelbarer Nähe zum Gehör ausgelöst wird! Andernfalls
drohen schwere Gehörschäden!
!
Überstreichen oder bekleben Sie den Rauchwarnmelder nicht und decken Sie diesen nicht ab, sonst wird
seine Funktion beeinträchtigt.
!
Vermeiden Sie Haut- und Körperkontakt mit ausgelaufenen oder beschädigten Batterien! Verwenden Sie
geeignete Schutzhandschuhe und -bekleidung! Andernfalls droht Verletzungsgefahr durch ätzende Säure!
RA170Q
Erweiterte Prüfung
nach vfdb 14-01
Paul-Böhringer-Str. 3
Änderungen vorbehalten, Stand: 2024/03/18
Datum der Inbetriebnahme:
blinkt schwach ca. alle 5 Sekunden
!
Schließen Sie Batterien nicht kurz oder laden Sie diese nicht auf! Andernfalls droht Lebensgefahr durch
Explosionsgefahr!
!
Beim Öffnen und Verbrennen von Batterien besteht Explosionsgefahr!
Platzierung
!
Als Mindestschutz sollten Rauchwarnmelder in jedem
Schlafzimmer, Kinderzimmer und Flur angebracht werden.
Bei ausgebauten Dachgeschossen sollte auch über der
Treppe ein Rauchwarnmelder montiert werden.
!
Der Alarmton muss in allen Schlafzimmern laut genug sein,
um die Schlafenden im Falle eines Brandes zu wecken.
!
Bei offenen Verbindungen zwischen mehreren Geschossen
Indexa GmbH
sollte ein Rauchwarnmelder auf jeder Ebene installiert
werden.
74229 Oedheim
!
Deutschland
Rauchwarnmelder sollten an der Decke - möglichst in der
Mitte des Raumes - montiert werden. Auf einen
Mindestabstand von 50 cm zu Wänden, Unterzügen und
Einrichtungsgegenständen sowie zu elektrischen Geräten,
Leuchten und Leitungen sollte geachtet werden.
!
In Räumen mit einer Deckenneigung von > 20° zur Hori-
zontalen können sich in der Deckenspitze Wärmepolster
bilden, die den Rauchzutritt zum Rauchwarnmelder
behindern. Daher sind in diesen Räumen die Rauchwarn-
melder mind. 0,5 m und max. 1 m von der Deckenspitze
entfernt zu montieren. Decken mit einem Neigungswinkel
<
20° sind wie horizontale Decken zu behandeln.
!
In L-förmigen Räumen sollte ein Rauchmelder in der
Gehrungslinie installiert werden (siehe Diagramm). Bei
größeren L-förmigen Räumen sollte jeder Schenkel wie ein
eigener Raum betrachtet werden.
!
Die maximale Einbauhöhe eines Rauchwarnmelders sollte
6 m nicht überschreiten.
!
Räume, die durch deckenhohe Teilwände, Unterzüge oder
Möblierung unterteilt sind, sollten in jedem Raumteil mit
einem Rauchwarnmelder überwacht werden.
!
Hat der Raum eine Fläche von mehr als 60 m², so ist der
Einsatz mehrerer Rauchwarnmelder erforderlich.
!
In Fluren und Gängen mit einer max. Breite von 3 m darf
der Abstand zwischen zwei Rauchwarnmeldern max. 15 m
betragen. Der Melderabstand zur Stirnfläche des Flures
oder Ganges darf nicht mehr als 7,5 m betragen. In Kreu-
zungs-, Einmündungs- und Eckbereichen von Gängen und
Fluren ist jeweils ein Melder anzuordnen (Gehrungslinie).
!
Der Rauchwarnmelder sollte leicht zugänglich sein, um die Prüfung und Reinigung durchführen zu können.
!
Informationen zur Platzierung können der DIN 14676 entnommen werden.
!
Bei komplizierten oder größeren Objekten sollte der Rat eines Sicherheitsingenieurs oder der Feuerwehr
eingeholt werden.
Folgende Stellen sind
!
An der Wand oder in der Nähe von Türen, Fenstern, Deckenöffnungen, Ventilatoren etc., wo Luftzüge
entstehenden Rauch ablenken bzw. Fehlalarme auslösen könnten.
!
In Bereichen, in denen die Temperatur öfters unter 0 C fällt oder über 55° C steigt.
!
In Bereichen mit erhöhter Luftfeuchtigkeit, z.B. im Badezimmer.
!
In kleinen oder schlecht gelüfteten Garagen und Küchen, in welchen Abgase und Dämpfe Fehlalarme
auslösen könnten.
!
In Bereichen, in denen Insekten Fehlalarme auslösen könnten.
!
An Stellen, an denen Sie den Rauchwarnmelder zum Testen und Reinigen schlecht erreichen.
!
In Bereichen, in denen durch die Luftzirkulation bzw. -bewegung Fehlalarme ausgelöst werden könnten,
z.B. in Treppenhäusern außerhalb der Wohneinheiten (in Mehrfamilienhäusern).
!
In der Nähe von Beleuchtungen, Leitungen und elektronischen Geräten (mind. 50 cm Abstand einhalten).
!
In der Nähe von extrem hellen Lichtquellen.
!
In Bereichen, in denen starker Staub- oder Schmutzanfall die Funktion beeinträchtigen oder Fehlalarme
auslösen könnte (z.B. Werkstätten oder Scheunen).
!
In Bereichen, in denen viel Zigarettenrauch zu erwarten ist.
!
In der Nähe von offenen Kaminen, Öfen, Herden usw. (mind. 4 m Abstand halten).
Montage
1 2 3 3 2
1. Montageplatte
2. Befestigungspunkte
Beispiel: Wohnung
Schlaf-
zimmer
Kinder-
zimmer
Beispiel: Wohnhaus
Schlafzimmer
Wohnzimmer
Heizungs-
raum
Beispiel: Eckbereich
Beispiel: Großer Flur / Gang
Rauchmelder: Mindestschutz
Rauchmelder: Erhöhter Schutz
nicht geeignet:
4 4 5
3. Halterung
4. Öffnung für Halterung
Küche
Bad
Wohn-
zimmer
Kinder-
zimmer
Dachzimmer
Kinderzimmer
Esszimmer
Hobbyraum
1/2 1/2
max. 15 m
6
5. Taste
6. Statusanzeige
