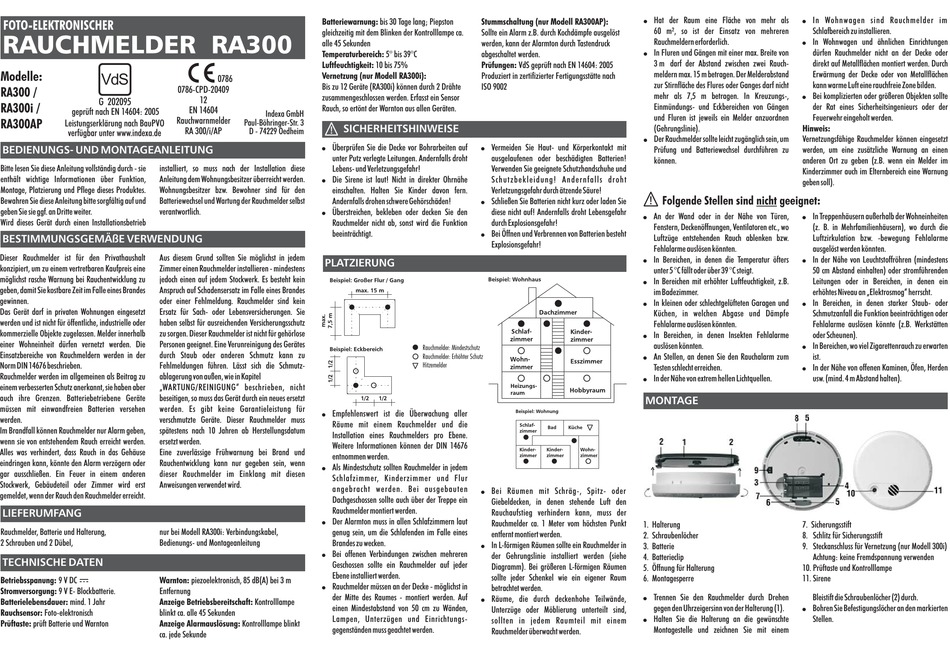

indexa RA300i Bedienungs- Und Montageanleitung

FOTO-ELEKTRONISCHER
RAUCHMELDER RA300
Modelle:
VdS
0786-CPD-20409
RA300 /
G 202095
RA300i /
geprüft nach EN 14604: 2005
Rauchwarnmelder
RA300AP
Leistungserklärung nach BauPVO
verfügbar unter www.indexa.de
BEDIENUNGS- UND MONTAGEANLEITUNG
Bitte lesen Sie diese Anleitung vollständig durch - sie installiert, so muss nach der Installation diese
enthält wichtige Informationen über Funktion, Anleitung dem Wohnungsbesitzer überreicht werden.
Montage, Platzierung und Pflege dieses Produktes. Wohnungsbesitzer bzw. Bewohner sind für den
Bewahren Sie diese Anleitung bitte sorgfältig auf und Batteriewechsel und Wartung der Rauchmelder selbst
geben Sie sie ggf. an Dritte weiter. verantwortlich
Wird dieses Gerät durch einen Installationsbetrieb
BESTIMMUNGSGEMÄßE VERWENDUNG
Dieser Rauchmelder ist für den Privathaushalt Aus diesem Grund sollten Sie möglichst in jedem
konzipiert, um zu einem vertretbaren Kaufpreis eine Zimmer einen Rauchmelder installieren - mindestens
möglichst rasche Warnung bei Rauchentwicklung zu jedoch einen auf jedem Stockwerk. Es besteht kein
geben, damit Sie kostbare Zeit im Falle eines Brandes Anspruch auf Schadensersatz im Falle eines Brandes
gewinnen. oder einer Fehlmeldung. Rauchmelder sind kein
Das Gerät darf in privaten Wohnungen eingesetzt Ersatz für Sach- oder Lebensversicherungen. Sie
werden und ist nicht für öffentliche, industrielle oder haben selbst für ausreichenden Versicherungsschutz
kommerzielle Objekte zugelassen. Melder innerhalb zu sorgen. Dieser Rauchmelder ist nicht für gehörlose
einer Wohneinheit dürfen vernetzt werden. Die Personen geeignet. Eine Verunreinigung des Gerätes
Einsatzbereiche von Rauchmeldern werden in der durch Staub oder anderen Schmutz kann zu
Norm DIN 14676 beschrieben. Fehlmeldungen führen. Lässt sich die Schmutz-
Rauchmelder werden im allgemeinen als Beitrag zu ablagerung von außen, wie in Kapitel
einem verbesserten Schutz anerkannt, sie haben aber „WARTUNG/REINIGUNG" beschrieben, nicht
auch ihre Grenzen. Batteriebetriebene Geräte beseitigen, so muss das Gerät durch ein neues ersetzt
müssen mit einwandfreien Batterien versehen werden. Es gibt keine Garantieleistung für
werden. verschmutzte Geräte. Dieser Rauchmelder muss
Im Brandfall können Rauchmelder nur Alarm geben, spätestens nach 10 Jahren ab Herstellungsdatum
wenn sie von entstehendem Rauch erreicht werden. ersetzt werden.
Alles was verhindert, dass Rauch in das Gehäuse Eine zuverlässige Frühwarnung bei Brand und
eindringen kann, könnte den Alarm verzögern oder Rauchentwicklung kann nur gegeben sein, wenn
gar ausschließen. Ein Feuer in einem anderen dieser Rauchmelder im Einklang mit diesen
Stockwerk, Gebäudeteil oder Zimmer wird erst Anweisungen verwendet wird.
gemeldet, wenn der Rauch den Rauchmelder erreicht.
LIEFERUMFANG
Rauchmelder, Batterie und Halterung, nur bei Modell RA300i: Verbindungskabel,
2 Schrauben und 2 Dübel, Bedienungs- und Montageanleitung
TECHNISCHE DATEN
Betriebsspanung: 9 V DC Warnton:
Stromversorgung: 9 V E- Blockbatterie. Entfernung
Batterielebensdauer: mind. 1 Jahr Anzeige Betriebsbereitschaft:
Rauchsensor: Foto-elektronisch blinkt ca. alle 45 Sekunden
Prüftaste: prüft Batterie und Warnton Anzeige Alarmauslösung: Kontrolllampe blinkt
ca. jede Sekunde
Batteriewarnung:
gleichzeitig mit dem Blinken der Kontrolllampe ca.
alle 45 Sekunden
Temperaturbereich:
Luftfeuchtigkeit:
Vernetzung (nur Modell RA300i):
0786
Bis zu 12 Geräte (RA300i) können durch 2 Drähte
zusammengeschlossen werden. Erfasst ein Sensor
12
Rauch, so ertönt der Warnton aus allen Geräten.
EN 14604
Indexa GmbH
Paul-Böhringer-Str. 3
SICHERHEITSHINWEISE
RA 300/i/AP
D - 74229 Oedheim
!
Überprüfen Sie die Decke vor Bohrarbeiten auf
unter Putz verlegte Leitungen. Andernfalls droht
Lebens- und Verletzungsgefahr!
!
Die Sirene ist laut! Nicht in direkter Ohrnähe
einschalten. Halten Sie Kinder davon fern.
Andernfalls drohen schwere Gehörschäden!
!
. Überstreichen, bekleben oder decken Sie den
Rauchmelder nicht ab, sonst wird die Funktion
beeinträchtigt.
PLATZIERUNG
!
Empfehlenswert ist die Überwachung aller
Räume mit einem Rauchmelder und die
Installation eines Rauchmelders pro Ebene.
Weitere Informationen können der DIN 14676
entnommen werden.
!
Als Mindestschutz sollten Rauchmelder in jedem
Schlafzimmer, Kinderzimmer und Flur
angebracht werden. Bei ausgebauten
Dachgeschossen sollte auch über der Treppe ein
Rauchmelder montiert werden.
!
Der Alarmton muss in allen Schlafzimmern laut
genug sein, um die Schlafenden im Falle eines
Brandes zu wecken.
!
Bei offenen Verbindungen zwischen mehreren
Geschossen sollte ein Rauchmelder auf jeder
Ebene installiert werden.
piezoelektronisc h, 85 dB(A) bei 3 m
!
Rauchmelder müssen an der Decke - möglichst in
der Mitte des Raumes - montiert werden. Auf
Kontrolllampe
einen Mindestabstand von 50 cm zu Wänden,
Lampen, Unterzügen und Einrichtungs-
gegenständen muss geachtet werden.
bis 30 Tage lang; Piepston Stummschaltung (nur Modell RA300AP):
Sollte ein Alarm z.B. durch Kochdämpfe ausgelöst
werden, kann der Alarmton durch Tastendruck
5° bis 39°C abgeschaltet werden.
10 bis 75% Prüfungen: VdS geprüft nach EN 14604: 2005
Produziert in zertifizierter Fertigungsstätte nach
ISO 9002
!
Vermeiden Sie Haut- und Körperkontakt mit
ausgelaufenen oder beschädigten Batterien!
Verwenden Sie geeignete Schutzhandschuhe und
Schutzbekleidung! Andernfalls droht
Verletzungsgefahr durch ätzende Säure!
!
Schließen Sie Batterien nicht kurz oder laden Sie
diese nicht auf! Andernfalls droht Lebensgefahr
durch Explosionsgefahr!
!
Bei Öffnen und Verbrennen von Batterien besteht
Explosionsgefahr!
Rauchmelder: Mindestschutz
Rauchmelder: Erhöhter Schutz
Hitzemelder
!
Bei Räumen mit Schräg-, Spitz- oder
Giebeldecken, in denen stehende Luft den
Rauchaufstieg verhindern kann, muss der
Rauchmelder ca. 1 Meter vom höchsten Punkt
entfernt montiert werden.
!
In L-förmigen Räumen sollte ein Rauchmelder in
der Gehrungslinie installiert werden (siehe
Diagramm). Bei größeren L-förmigen Räumen
sollte jeder Schenkel wie ein eigener Raum
betrachtet werden.
!
Räume, die durch deckenhohe Teilwände,
Unterzüge oder Möblierung unterteilt sind,
sollten in jedem Raumteil mit einem
Rauchmelder überwacht werden.
! !
Hat der Raum eine Fläche von mehr als In Wohnwagen sind Rauchmelder im
60 m², so ist der Einsatz von mehreren Schlafbereich zu installieren.
!
Rauchmeldern erforderlich. In Wohnwagen und ähnlichen Einrichtungen
!
In Fluren und Gängen mit einer max. Breite von dürfen Rauchmelder nicht an der Decke oder
3 m darf der Abstand zwischen zwei Rauch- direkt auf Metallflächen montiert werden. Durch
meldern max. 15 m betragen. Der Melderabstand Erwärmung der Decke oder von Metallflächen
zur Stirnfläche des Flures oder Ganges darf nicht kann warme Luft eine rauchfreie Zone bilden.
!
mehr als 7,5 m betragen. In Kreuzungs-, Bei komplizierten oder größeren Objekten sollte
Einmündungs- und Eckbereichen von Gängen der Rat eines Sicherheitsingenieurs oder der
und Fluren ist jeweils ein Melder anzuordnen Feuerwehr eingeholt werden.
(Gehrungslinie). Hinweis:
!
Der Rauchmelder sollte leicht zugänglich sein, um Vernetzungsfähige Rauchmelder können eingesetzt
Prüfung und Batteriewechsel durchführen zu werden, um eine zusätzliche Warnung an einen
können. anderen Ort zu geben (z.B. wenn ein Melder im
Kinderzimmer auch im Elternbereich eine Warnung
geben soll).
Folgende Stellen sind nicht geeignet:
! !
An der Wand oder in der Nähe von Türen, In Treppenhäusern außerhalb der Wohneinheiten
Fenstern, Deckenöffnungen, Ventilatoren etc., wo (z. B. in Mehrfamilienhäusern), wo durch die
Luftzüge entstehenden Rauch ablenken bzw. Luftzirkulation bzw. -bewegung Fehlalarme
Fehlalarme auslösen könnten. ausgelöst werden könnten.
! !
In Bereichen, in denen die Temperatur öfters In der Nähe von Leuchtstoffröhren (mindestens
unter 5 °C fällt oder über 39 °C steigt. 50 cm Abstand einhalten) oder stromführenden
!
In Bereichen mit erhöhter Luftfeuchtigkeit, z.B. Leitungen oder in Bereichen, in denen ein
im Badezimmer. erhöhtes Niveau an „Elektrosmog" herrscht.
! !
In kleinen oder schlechtgelüfteten Garagen und In Bereichen, in denen starker Staub- oder
Küchen, in welchen Abgase und Dämpfe Schmutzanfall die Funktion beeinträchtigen oder
Fehlalarme auslösen könnten. Fehlalarme auslösen könnte (z.B. Werkstätten
!
In Bereichen, in denen Insekten Fehlalarme oder Scheunen).
!
auslösen könnten. In Bereichen, wo viel Zigarettenrauch zu erwarten
!
An Stellen, an denen Sie den Rauchalarm zum ist.
!
Testen schlecht erreichen. In der Nähe von offenen Kaminen, Öfen, Herden
!
In der Nähe von extrem hellen Lichtquellen. usw. (mind. 4 m Abstand halten).
MONTAGE
1. Halterung 7. Sicherungsstift
2. Schraubenlöcher 8. Schlitz für Sicherungsstift
3. Batterie 9. Steckanschluss für Vernetzung (nur Modell 300i)
4. Batterieclip Achtung: keine Fremdspannung verwenden
5. Öffnung für Halterung 10. Prüftaste und Kontrolllampe
6. Montagesperre 11. Sirene
!
Trennen Sie den Rauchmelder durch Drehen Bleistift die Schraubenlöcher (2) durch.
!
gegen den Uhrzeigersinn von der Halterung (1). Bohren Sie Befestigungslöcher an den markierten
!
Halten Sie die Halterung an die gewünschte Stellen.
Montagestelle und zeichnen Sie mit einem
