indexa RA350F Bedienungs- Und Montageanleitung

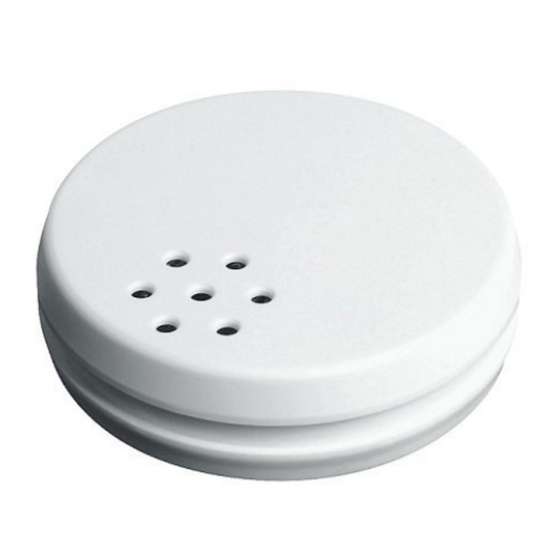

FUNK-VERNETZBARER
RAUCHMELDER RA350F
15
0786
Leistungserklärung: DOP-RA350F-20131024
0786-CPR-20410
EN 14604:2005+AC:2008
Zweck: Brandschutz (Rauchwarnmelder)
RAUCHWARNMELDER RA350F
Leistungserklärung nach BauPVO
verfügbar unter www.indexa.de
BEDIENUNGS- UND MONTAGEANLEITUNG
Bitte lesen Sie diese Anleitung vollständig durch - sie enthält wichtige Informationen über Funktion, Montage,
Platzierung und Pflege dieses Produktes. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
Wird dieses Gerät durch einen Installationsbetrieb installiert, so muss nach der Installation diese Anleitung dem
Wohnungsbesitzer überreicht werden. Wohnungsbesitzer bzw. Bewohner sind für den Batteriewechsel und Wartung
der Rauchmelder selbst verantwortlich.
TECHNISCHE DATEN
Betriebsspannung: 9 V DC Funkübertragung:
Stromversorgung: 9 V-E-Blockbatterie Funkcodierung:
alkalisch oder Lithium Priorität)
Stromaufnahme: max. 20 µA Zahl der vernetzbaren Geräte:
Batterielebensdauer: mind. 1 Jahr Funkreichweite unbegrenzt
Batteriewarnung: bis zu 30 Tage lang Funkreichweite:
Piepton ca. alle 60 Sekunden und örtlichen Funkbedingungen abhängig
Rauchsensor: Foto-elektronisch Temperaturbereich:
Warnton: piezoelektronisch, 85dB(A) bei 3 m Ent- Luftfeuchtigkeit:
fernung, 2 verschiedene Töne. Voralarmton für Alarmquellen-Lokalisierung:
mitausgelöste Geräte. Alarmtöne zwischen den alarmauslösenden und den -
Anzeige Betriebsbereitschaft: Die Kontrolllampe mit auslösenden Geräten.
(LED) blinkt ca. alle 8 Sekunden 1x. Alarmspeicher:
Anzeige Senden eines Funksignals: auslösenden Gerätes
Die Kontrolllampe (LED) blinkt 1x ca. jede Sekunde und Automatischer Selbst-Test:
ein lauter, pulsierender Warnton ist zu hören. Selbst-Test durchgeführt – Störungen werden akustisch
Anzeige Empfangen eines Funksignals: gemeldet.
Die Kontrolllampe (LED) blinkt 1x ca. jede Sekunde, das Automatische Neu-Kalibrierung:
Gerät piept 3x kurz, 1x lang, 3x kurz, ...
einer neuen Batterie wird das Gerät neu kalibriert.
Prüftaste: prüft Empfindlichkeit, Batterie, Warnton und Prüfungen:
Funkübertragung Produktion:
Stummschaltung: ISO 9002
Empfindlichkeitsreduzierung 10 Minuten lang
4
INHALTSVERZEICHNIS
Bestimmungsgemäße Verwendung ......................................................................................................... 3
Technische Daten ................................................................................................................................... 4
Konformitätserklärung ............................................................................................................................ 5
Lieferumfang ......................................................................................................................................... 5
Sicherheitshinweise ................................................................................................................................ 5
Platzierung ............................................................................................................................................ 6
Montage ............................................................................................................................................... 8
Batterien ............................................................................................................................................... 9
Kontrolle /Warnmeldungen ................................................................................................................... 10
Alarm ................................................................................................................................................. 10
Fehlalarm ........................................................................................................................................... 11
Indexa GmbH
Alarm Stummschaltung ........................................................................................................................ 12
Paul-Böhringer-Str. 3
Alarmspeicherfunktion .......................................................................................................................... 12
74229 Oedheim
Funk-Codierung ................................................................................................................................... 13
Spezialfunktion des Code „0" ............................................................................................................... 13
Test .................................................................................................................................................... 14
Hinweis: Alarmsignal-Funkübertragung ................................................................................................. 14
Wartung / Reinigung ........................................................................................................................... 15
Warnmeldungen – Übersicht ................................................................................................................ 15
Zubehör .............................................................................................................................................. 16
Fehlerbehebung ................................................................................................................................... 17
Vorbereitung auf einen Brandfall ........................................................................................................... 17
Feuer -Was tun? .................................................................................................................................. 18
Entsorgung .......................................................................................................................................... 18
Garantie .............................................................................................................................................. 19
1 2
KONFORMITÄTSERKLÄRUNG
434,33 MHz
Hiermit erklärt die Firma INDEXA GmbH, dass sich dieses Gerät RA350F in Übereinstimmung mit den grundlegenden
16 Möglichkeiten (Code 0 mit
Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Dieses Gerät darf in allen
Mitgliedstaaten der EG betrieben werden. Die vollständige Konformitätserklärung ist nachlesbar unter:
innerhalb der www.indexa.de
ca. 100 m im Freien, von Gebäude
LIEFERUMFANG
+ 4° C bis + 39° C
• Funk-Rauchmelder
10 % bis 85 %
• Batterie und Halterung
Unterschiedliche
• 2 Schrauben und 2 Dübel
• Bedienungs- und Montageanleitung
nachträgliche Anzeige des
SICHERHEITSHINWEISE
!
Überprüfen Sie die Decke vor Bohrarbeiten auf unter
Alle 24 Stunden wird ein
Putz verlegte Leitungen. Andernfalls droht Lebens-
und Verletzungsgefahr!
!
Die Sirene ist laut! Nicht in direkter Ohrnähe
Beim Einlegen
einschalten. Halten Sie Kinder davon fern.
Andernfalls drohen schwere Gehörschäden!
nach EN 14604
!
Überstreichen, bekleben oder decken Sie den
in zertifizierter Fertigungsstätte nach
Rauchmelder nicht ab, sonst wird die Funktion
beeinträchtigt.
BESTIMMUNGSGEMÄßE VERWENDUNG
Dieser Rauchmelder erkennt frühzeitig den bei
Schwelbränden entstehenden Rauch und gibt Alarm.
Ein lauter pulsierender Ton (85 dBA) weckt Sie auf,
damit Sie kostbare Zeit im Falle eines Brandes
gewinnen.
Dieser Rauchmelder hat ein integriertes Funksystem,
das eine kabellose Verbindung mit weiteren Meldern
des gleichen Typs bzw. mit anderen kompatiblen
Meldern und Modulen ermöglicht. Wird von einem
Melder Rauch erfasst, so melden sich alle identisch
codierten Melder, die innerhalb der Funkreichweite des
alarmauslösenden Gerätes liegen.
Das Gerät darf in privaten Wohnungen eingesetzt
werden und ist nicht für Kindergärten,
Mehrfamilienhäuser oder für öffentliche, industrielle
oder kommerzielle Objekte zugelassen. Melder
innerhalb einer Wohneinheit dürfen vernetzt werden.
Die Einsatzbereiche von Rauchmeldern werden in der
Norm DIN 14676 beschrieben. Batteriebetriebene
Geräte müssen mit einwandfreien Batterien versehen
werden.
Im Brandfall können Rauchmelder nur Alarm geben,
wenn sie von entstehendem Rauch erreicht werden.
Alles was verhindert, dass Rauch in das Gehäuse
PLATZIERUNG
!
Empfehlenswert ist die Überwachung aller Räume mit
einem Rauchmelder und die Installation eines
Rauchmelders pro Ebene. Weitere Informationen
können der DIN 14676 entnommen werden.
!
Als Mindestschutz sollten Rauchmelder in jedem
Schlafzimmer, Kinderzimmer und Flur angebracht
werden. Bei ausgebauten Dachgeschossen sollte
auch über der Treppe ein Rauchmelder montiert
werden.
!
Der Alarmton muss in allen Schlafzimmern laut
genug sein, um die Schlafenden im Falle eines
Brandes zu wecken.
!
Bei offenen Verbindungen zwischen mehreren
Geschossen soll ein Rauchmelder auf jeder Ebene
!
Vermeiden Sie Haut- und Körperkontakt mit
installiert werden.
!
ausgelaufenen oder beschädigten Batterien!
Rauchmelder sollten an der Decke -möglichst in der
Verwenden Sie geeignete Schutzhandschuhe und
Mitte des Raumes - montiert werden. Auf eine
Schutzbekleidung! Andernfalls droht Verletzungs-
Mindestabstand von 50 cm zu Wänden, Lampen,
gefahr durch ätzende Säure!
Unterzügen und Einrichtungsgegenständen sollte
!
Schließen Sie Batterien nicht kurz oder laden Sie
geachtet werden.
!
diese nicht auf! Andernfalls droht Lebensgefahr
Bei Räumen mit Schräg-, Spitz- oder Giebeldecken,
durch Explosionsgefahr!
in denen stehende Luft den Rauchaufstieg verhindern
!
Beim Öffnen und Verbrennen von Batterien besteht
Explosionsgefahr!
6
5
eindringen kann, könnte den Alarm verzögern oder gar
ausschließen. Ein Feuer in einem anderen Stockwerk,
Gebäudeteil oder Zimmer wird erst gemeldet, wenn der
Rauch einen Rauchmelder erreicht. Aus diesem Grund
sollten Sie möglichst in jedem Zimmer einen
Rauchmelder installieren - mindestens jedoch einen auf
jedem Stockwerk. Es besteht kein Anspruch auf
Schadensersatz im Falle eines Brandes oder einer
Fehlmeldung. Rauchmelder sind kein Ersatz für Sach-
oder Lebensversicherungen. Sie haben selbst für
ausreichenden Versicherungsschutz zu sorgen. Dieser
Rauchmelder ist nicht für gehörlose Personen geeignet.
Eine Verunreinigung des Gerätes durch Staub oder
anderen Schmutz kann zu Fehlmeldungen führen. Lässt
sich die Schmutzablagerung von außen, wie in Kapitel
"WARTUNG/REINIGUNG" beschrieben, nicht
beseitigen, so muss das Gerät durch ein neues ersetzt
werden. Es gibt keine Garantieleistung für verschmutzte
Geräte. Dieser Rauchmelder muss spätestens nach 10
Jahren ab Herstellungsdatum ersetzt werden.
Eine zuverlässige Frühwarnung bei Brand und Rauch-
entwicklung kann nur gegeben sein, wenn dieser
Rauchmelder im Einklang mit diesen Anweisungen
verwendet wird.
3
kann, sollte der Rauchmelder ca. 1 Meter vom
höchsten Punkt entfernt montiert werden.
!
In L-förmigen Räumen sollte ein Rauchmelder in der
Gehrungslinie installiert werden (siehe Diagramm).
Bei größeren L-förmigen Räumen sollte jeder
Schenkel wie ein eigener Raum betrachtet werden.
!
Räume, die durch deckenhohe Teilwände, Unterzüge
oder Möblierung unterteilt sind, sollten in jedem
Raumteil mit einem Rauchmelder überwacht werden.
!
Hat der Raum eine Fläche von mehr als 60 m², so ist
der Einsatz von mehreren Rauchmeldern erforderlich.
!
In Fluren und Gängen mit einer max. Breite von 3 m
darf der Abstand zwischen zwei Rauchmeldern max.
15 m betragen. Der Melderabstand zur Stirnfläche
des Flures oder Ganges darf nicht mehr als 7,5 m
betragen. In Kreuzungs-, Einmündungs- und
Eckbereichen von Gängen und Fluren ist jeweils ein
Melder anzuordnen (Gehrungslinie).
!
Der Rauchmelder sollte leicht zugänglich sein, um
Prüfung und Batteriewechsel durchführen zu können.
!
Bei komplizierten oder größeren Objekten sollte der
Rat eines Sicherheitsingenieurs oder der Feuerwehr
eingeholt werden.
