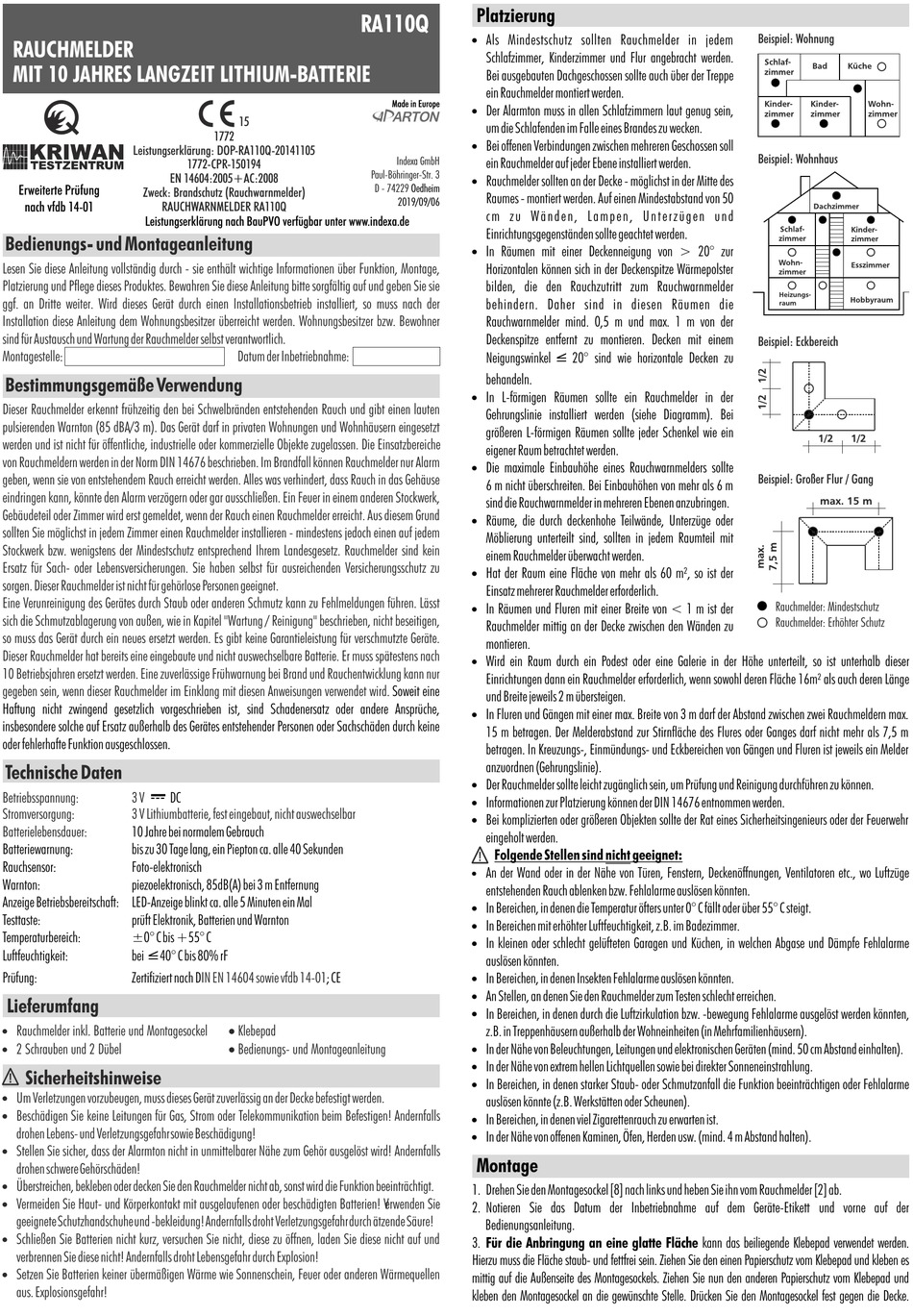

indexa RA110Q Bedienungs- Und Montageanleitung

RAUCHMELDER
MIT 10 JAHRES LANGZEIT LITHIUM-BATTERIE
Leistungserklärung: DOP-RA110Q-20141105
EN 14604:2005+AC:2008
Erweiterte Prüfung
Zweck: Brandschutz (Rauchwarnmelder)
nach vfdb 14-01 RAUCHWARNMELDER RA110Q
Leistungserklärung nach BauPVO verfügbar unter www.indexa.de
Bedienungs- und Montageanleitung
Lesen Sie diese Anleitung vollständig durch - sie enthält wichtige Informationen über Funktion, Montage,
Platzierung und Pflege dieses Produktes. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie
ggf. an Dritte weiter. Wird dieses Gerät durch einen Installationsbetrieb installiert, so muss nach der
Installation diese Anleitung dem Wohnungsbesitzer überreicht werden. Wohnungsbesitzer bzw. Bewohner
sind für Austausch und Wartung der Rauchmelder selbst verantwortlich.
Montagestelle:
Bestimmungsgemäße Verwendung

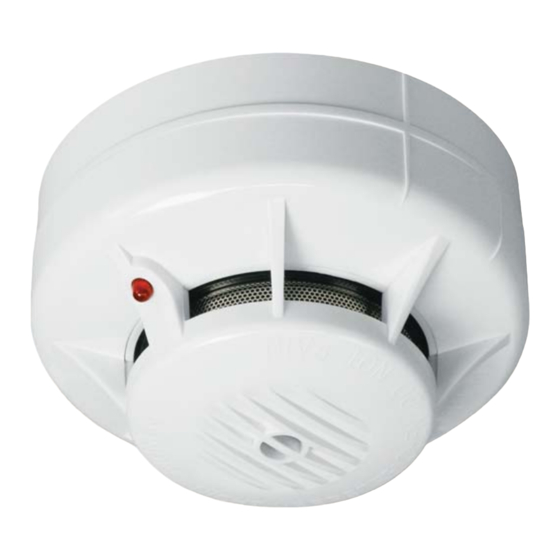

Dieser Rauchmelder erkennt frühzeitig den bei Schwelbränden entstehenden Rauch und gibt einen lauten
pulsierenden Warnton (85 dBA/3 m). Das Gerät darf in privaten Wohnungen und Wohnhäusern eingesetzt
werden und ist nicht für öffentliche, industrielle oder kommerzielle Objekte zugelassen. Die Einsatzbereiche
von Rauchmeldern werden in der Norm DIN 14676 beschrieben. Im Brandfall können Rauchmelder nur Alarm
geben, wenn sie von entstehendem Rauch erreicht werden. Alles was verhindert, dass Rauch in das Gehäuse
eindringen kann, könnte den Alarm verzögern oder gar ausschließen. Ein Feuer in einem anderen Stockwerk,
Gebäudeteil oder Zimmer wird erst gemeldet, wenn der Rauch einen Rauchmelder erreicht. Aus diesem Grund
sollten Sie möglichst in jedem Zimmer einen Rauchmelder installieren - mindestens jedoch einen auf jedem
Stockwerk bzw. wenigstens der Mindestschutz entsprechend Ihrem Landesgesetz. Rauchmelder sind kein
Ersatz für Sach- oder Lebensversicherungen. Sie haben selbst für ausreichenden Versicherungsschutz zu
sorgen. Dieser Rauchmelder ist nicht für gehörlose Personen geeignet.
Eine Verunreinigung des Gerätes durch Staub oder anderen Schmutz kann zu Fehlmeldungen führen. Lässt
sich die Schmutzablagerung von außen, wie in Kapitel "Wartung / Reinigung" beschrieben, nicht beseitigen,
so muss das Gerät durch ein neues ersetzt werden. Es gibt keine Garantieleistung für verschmutzte Geräte.
Dieser Rauchmelder hat bereits eine eingebaute und nicht auswechselbare Batterie. Er muss spätestens nach
10 Betriebsjahren ersetzt werden. Eine zuverlässige Frühwarnung bei Brand und Rauchentwicklung kann nur
gegeben sein, wenn dieser Rauchmelder im Einklang mit diesen Anweisungen verwendet wird.
Haftung nicht zwingend gesetzlich vorgeschrieben ist, sind Schadenersatz oder andere Ansprüche,
insbesondere solche auf Ersatz außerhalb des Gerätes entstehender Personen oder Sachschäden durch keine
oder fehlerhafte Funktion ausgeschlossen.
Technische Daten
"
Betriebsspannung: 3 V DC
Stromversorgung: 3 V Lithiumbatterie, fest eingebaut, nicht auswechselbar
Batterielebensdauer: 10 Jahre bei normalem Gebrauch
Batteriewarnung: bis zu 30 Tage lang, ein Piepton ca. alle 40 Sekunden
Rauchsensor: Foto-elektronisch
Warnton: piezoelektronisch, 85dB(A) bei 3 m Entfernung
Anzeige Betriebsbereitschaft: LED-Anzeige blinkt ca. alle 5 Minuten ein Mal
Testtaste: prüft Elektronik, Batterien und Warnton
Temperaturbereich: ±0° C bis +55° C
bei < 40° C bis 80% rF
Luftfeuchtigkeit:
Prüfung: Zertifiziert nach D
Lieferumfang
! Rauchmelder inkl. Batterie und Montagesockel
! 2 Schrauben und 2 Dübel
Sicherheitshinweise
! Um Verletzungen vorzubeugen, muss dieses Gerät zuverlässig an der Decke befestigt werden.
! Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen! Andernfalls
drohen Lebens- und Verletzungsgefahr sowie Beschädigung!
! Stellen Sie sicher, dass der Alarmton nicht in unmittelbarer Nähe zum Gehör ausgelöst wird! Andernfalls
drohen schwere Gehörschäden!
! Überstreichen, bekleben oder decken Sie den Rauchmelder nicht ab, sonst wird die Funktion beeinträchtigt.
! Vermeiden Sie Haut- und Körperkontakt mit ausgelaufenen oder beschädigten Batterien! V erwenden Sie
geeignete Schutzhandschuhe und -bekleidung! Andernfalls droht Verletzungsgefahr durch ätzende Säure!
! Schließen Sie Batterien nicht kurz, versuchen Sie nicht, diese zu öffnen, laden Sie diese nicht auf und
verbrennen Sie diese nicht! Andernfalls droht Lebensgefahr durch Explosion!
! Setzen Sie Batterien keiner übermäßigen Wärme wie Sonnenschein, Feuer oder anderen Wärmequellen
aus. Explosionsgefahr!
15
1772
1772-CPR-150194
Datum der Inbetriebnahme:
IN EN 14604 sowie vfdb 14-01 ; CE
· Klebepad
· Bedienungs- und Montageanleitung
Platzierung
RA110Q
! Als Mindestschutz sollten Rauchmelder in jedem
Schlafzimmer, Kinderzimmer und Flur angebracht werden.
Bei ausgebauten Dachgeschossen sollte auch über der Treppe
ein Rauchmelder montiert werden.
Made in Europe
! Der Alarmton muss in allen Schlafzimmern laut genug sein,
um die Schlafenden im Falle eines Brandes zu wecken.
! Bei offenen Verbindungen zwischen mehreren Geschossen soll
Indexa GmbH
ein Rauchmelder auf jeder Ebene installiert werden.
Paul-Böhringer-Str. 3
! Rauchmelder sollten an der Decke - möglichst in der Mitte des
D - 74229 Oedheim
Raumes - montiert werden. Auf einen Mindestabstand von 50
2019/09/06
c m z u W ä n d e n , L a m p e n , U n t e r z ü g e n u n d
Einrichtungsgegenständen sollte geachtet werden.
! In Räumen mit einer Deckenneigung von > 20° zur
Horizontalen können sich in der Deckenspitze Wärmepolster
bilden, die den Rauchzutritt zum Rauchwarnmelder
behindern. Daher sind in diesen Räumen die
Rauchwarnmelder mind. 0,5 m und max. 1 m von der
Deckenspitze entfernt zu montieren. Decken mit einem
Neigungswinkel < 20° sind wie horizontale Decken zu
behandeln.
! In L-förmigen Räumen sollte ein Rauchmelder in der
Gehrungslinie installiert werden (siehe Diagramm). Bei
größeren L-förmigen Räumen sollte jeder Schenkel wie ein
eigener Raum betrachtet werden.
! Die maximale Einbauhöhe eines Rauchwarnmelders sollte
6 m nicht überschreiten. Bei Einbauhöhen von mehr als 6 m
sind die Rauchwarnmelder in mehreren Ebenen anzubringen.
! Räume, die durch deckenhohe Teilwände, Unterzüge oder
Möblierung unterteilt sind, sollten in jedem Raumteil mit
einem Rauchmelder überwacht werden.
! Hat der Raum eine Fläche von mehr als 60 m², so ist der
Einsatz mehrerer Rauchmelder erforderlich.
! In Räumen und Fluren mit einer Breite von < 1 m ist der
Rauchmelder mittig an der Decke zwischen den Wänden zu
montieren.
! Wird ein Raum durch ein Podest oder eine Galerie in der Höhe unterteilt, so ist unterhalb dieser
Einrichtungen dann ein Rauchmelder erforderlich, wenn sowohl deren Fläche 16m² als auch deren Länge
Soweit eine
und Breite jeweils 2 m übersteigen.
! In Fluren und Gängen mit einer max. Breite von 3 m darf der Abstand zwischen zwei Rauchmeldern max.
15 m betragen. Der Melderabstand zur Stirnfläche des Flures oder Ganges darf nicht mehr als 7,5 m
betragen. In Kreuzungs-, Einmündungs- und Eckbereichen von Gängen und Fluren ist jeweils ein Melder
anzuordnen (Gehrungslinie).
! Der Rauchmelder sollte leicht zugänglich sein, um Prüfung und Reinigung durchführen zu können.
! Informationen zur Platzierung können der DIN 14676 entnommen werden.
! Bei komplizierten oder größeren Objekten sollte der Rat eines Sicherheitsingenieurs oder der Feuerwehr
eingeholt werden.
Folgende Stellen sind nicht geeignet:
An der Wand oder in der Nähe von Türen, Fenstern, Deckenöffnungen, Ventilatoren etc., wo Luftzüge
!
entstehenden Rauch ablenken bzw. Fehlalarme auslösen könnten.
! In Bereichen, in denen die Temperatur öfters unter 0° C fällt oder über 55° C steigt.
! In Bereichen mit erhöhter Luftfeuchtigkeit, z.B. im Badezimmer.
! In kleinen oder schlecht gelüfteten Garagen und Küchen, in welchen Abgase und Dämpfe Fehlalarme
auslösen könnten.
! In Bereichen, in denen Insekten Fehlalarme auslösen könnten.
! An Stellen, an denen Sie den Rauchmelder zum Testen schlecht erreichen.
! In Bereichen, in denen durch die Luftzirkulation bzw. -bewegung Fehlalarme ausgelöst werden könnten,
z.B. in Treppenhäusern außerhalb der Wohneinheiten (in Mehrfamilienhäusern).
! In der Nähe von Beleuchtungen, Leitungen und elektronischen Geräten (mind. 50 cm Abstand einhalten).
! In der Nähe von extrem hellen Lichtquellen sowie bei direkter Sonneneinstrahlung.
! In Bereichen, in denen starker Staub- oder Schmutzanfall die Funktion beeinträchtigen oder Fehlalarme
auslösen könnte (z.B. Werkstätten oder Scheunen).
! In Bereichen, in denen viel Zigarettenrauch zu erwarten ist.
! In der Nähe von offenen Kaminen, Öfen, Herden usw. (mind. 4 m Abstand halten).
Montage
1. Drehen Sie den Montagesockel [8] nach links und heben Sie ihn vom Rauchmelder [2] ab.
2. Notieren Sie das Datum der Inbetriebnahme auf dem Geräte-Etikett und vorne auf der
Bedienungsanleitung.
3. Für die Anbringung an eine glatte Fläche kann das beiliegende Klebepad verwendet werden.
Hierzu muss die Fläche staub- und fettfrei sein. Ziehen Sie den einen Papierschutz vom Klebepad und kleben es
mittig auf die Außenseite des Montagesockels. Ziehen Sie nun den anderen Papierschutz vom Klebepad und
kleben den Montagesockel an die gewünschte Stelle. Drücken Sie den Montagesockel fest gegen die Decke.
Beispiel: Wohnung
Beispiel: Wohnhaus
Beispiel: Eckbereich
Beispiel: Großer Flur / Gang
Rauchmelder: Mindestschutz
Rauchmelder: Erhöhter Schutz
