5. Das Stereomikroskop

Mit Hilfe des Stereomikroskopes wird die richtige Stelle des Werkstücks gezielt unter den Laserstrahl
gebracht. Im Stereomikroskop sind Schutzfilter eingebaut, die das Auge vor der Laserstrahlung und vor der
intensiven Strahlung schützen, die bei allen Schweißprozessen entsteht. Wenn das Stereomikroskop korrekt auf
den jeweiligen Nutzer eingestellt ist, können selbst feinste Schweißnähte exakt positioniert werden.
Dazu wird zunächst der Augenabstand reguliert.

Einstellen des Fadenkreuzes am Stereomikroskop

· Einstellen des Augenabstandes
Der Augenabstand ist richtig eingestellt, wenn Sie mit beiden Augen ein einziges, kreisrundes Bild sehen.
Ist dies nicht der Fall, die Tubusrohre mit beiden Händen zusammenschieben oder auseinanderdrücken.
·  E instellen der Austrittspupille
Der Abstand zwischen Auge und Okular beträgt ca. 22 mm. Sie haben den richtigen Abstand gefunden, wenn Sie
das volle Bildfeld ohne Abschattungen sehen. Führen Sie die Augen entsprechend langsam an die Okulare heran.
· Augenmuschel am Stereomikroskop einstellen
Wenn Sie keine Brille tragen und engen Kontakt mit den Okularen wünschen: Dioptrienring festhalten und die
gummierte Augenmuschel nach oben ausklappen. Wenn Sie Brillenträger sind, klappen Sie die Augenmuscheln
nach unten (siehe Abbildung 7).
· Okulare auf die individuelle Sehschärfe einstellen
Dioptrien an beiden Okularen auf „0" stellen. Flaches Testobjekt (z. B. Blechstück) unter dem Laserobjektiv
mittels des Titanrondenhalters so plazieren, dass es mit dem rechten Auge scharf zu sehen ist. Im linken Okular
mit dem linken Dioptrienring das Testobjekt scharf einstellen, dabei die Lage des Testobjektes nicht verändern
(siehe Abbildung 8 auf Seite 21).
· Fadenkreuz mit Strichskala ausrichten
Zum waagrechten Ausrichten mit der einen Hand am rechten Okular auf „0" stellen, so dass das Fadenkreuz mit der
Strichskala waagerecht steht (siehe Abbildung 8 auf Seite 21).
·  J eder Bediener des Lasers braucht diese Einstellung nur einmalig vorzunehmen. Er sollte sich seinen Dioptrinring-
Wert (Anzahl der Striche in + / - Richtung für das linke Okular) notieren. Bevor er das nächste Mal mit dem Laser
arbeitet, muss er diese Werte wieder einstellen. Nur so ist es möglich, dass alle Bediener des Lasers bei gleichen
Focuseinstellungen mit gleichen Strahlverhältnissen arbeiten.
Augenmuschel
ausgeklappt
Individuelle Einstellung
mit dem Dioptrienring

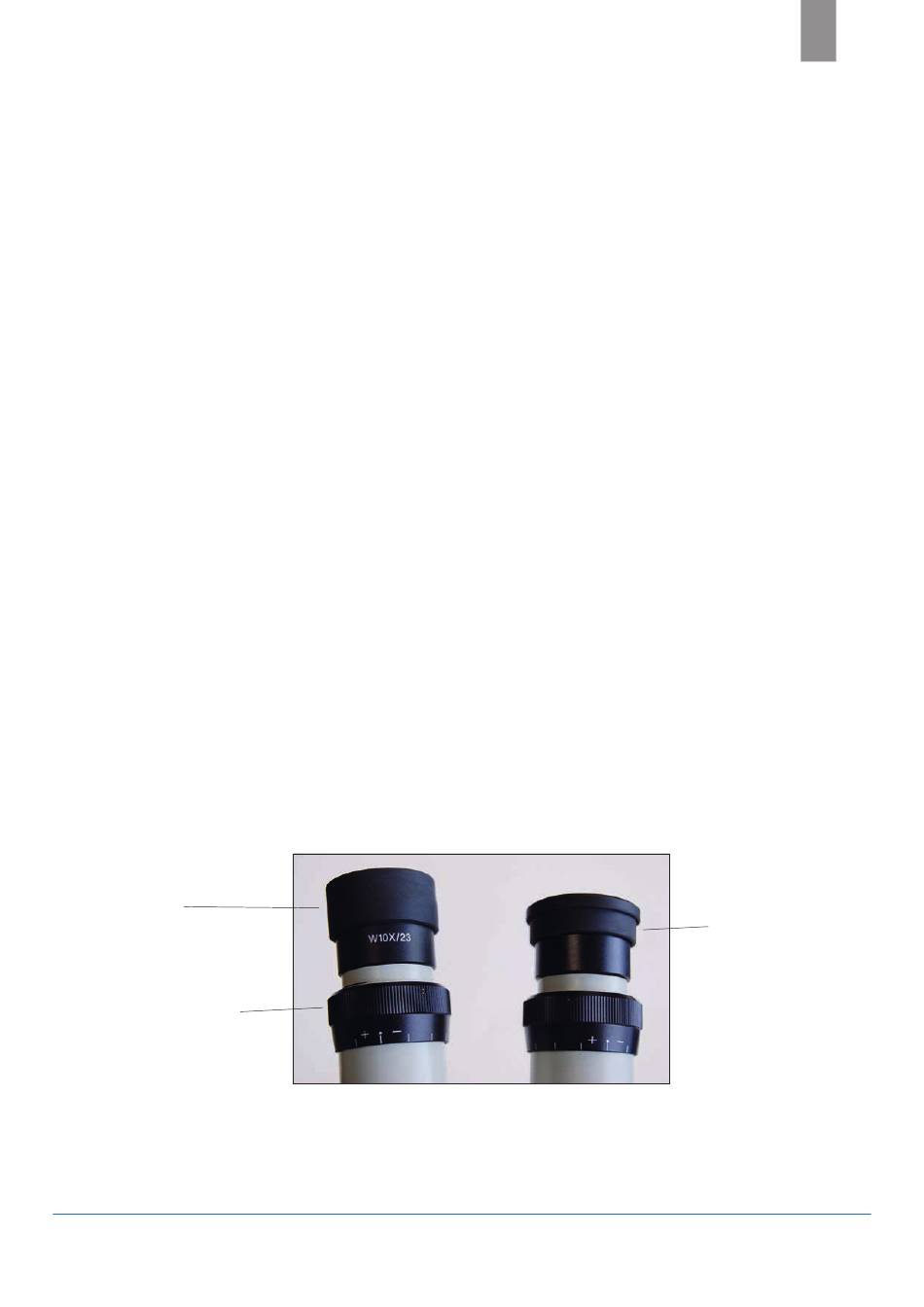

Abbildung 7: Okulareinstellung am Stereomikroskop
DE
Augenmuschel
eingeklappt
20
