Abus FU8110 Anweisungen
Verwandte Anleitungen für Abus FU8110
Inhaltszusammenfassung für Abus FU8110

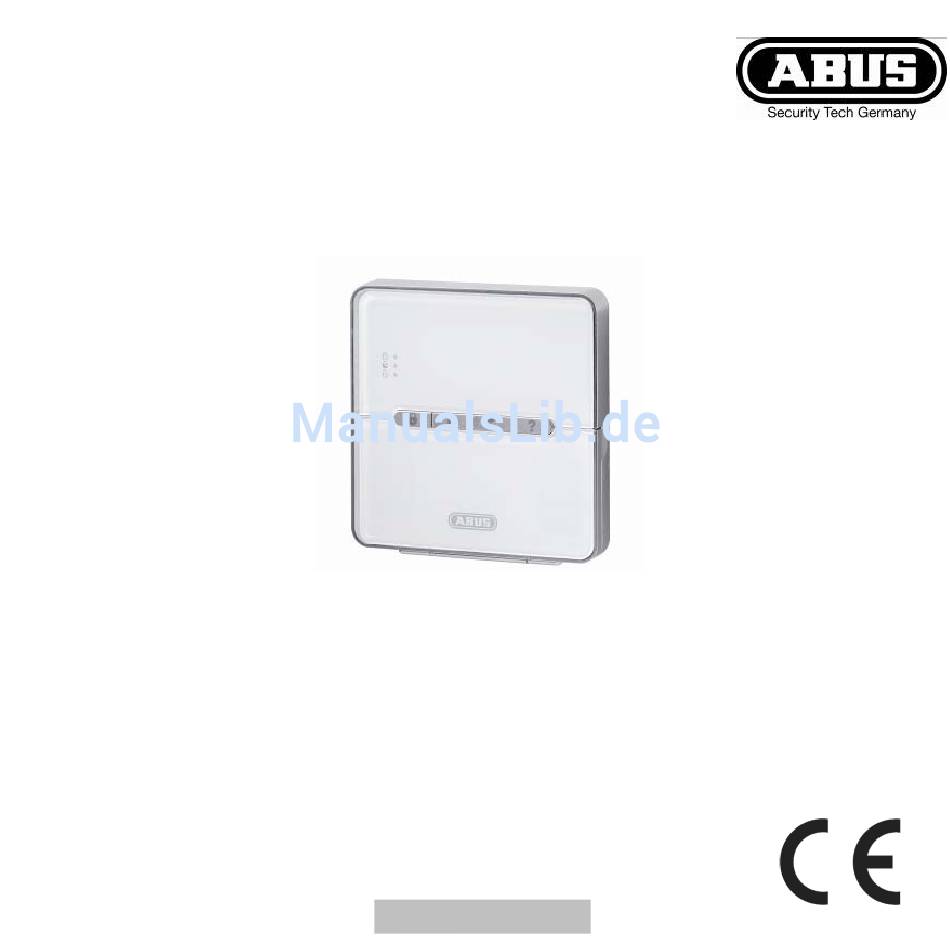

- Seite 1 2WAY Funk-Bedienteil 2WAY arming station Clavier sans fil bidirectionnel Draadloos bedieningselement 2WAY Trådløst tastatur 2WAY Dispositivo di comando radio 2WAY Vorwort FU8110 11915687...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Funkbedienteils. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

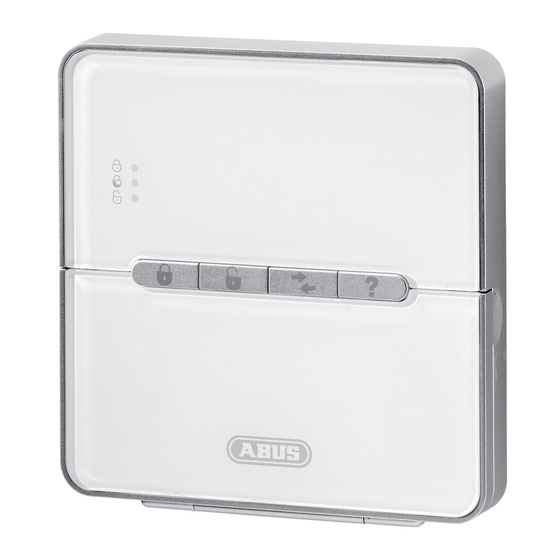

- Seite 3 Einleitung Das FU8110 Funkbedienteil ist ein optionales Zusatzmodul für die Funkalarmzentrale Secvest. Es dient zum Aktivieren und Deaktivieren von Teilbereichen oder der gesamten Funkalarmanlage und besitzt einen integrierten Chipschlüssel- Leser. Um diesen nutzen zu können muss das Bedienteil allerdings durch eine externe 12V Spannungsquelle gespeist werden.
- Seite 4 Technische Daten Spannungsversorgung: 3V Lithium Batterie (optional 12VDC/ 100mA) Schutzgrad: IP54 Anzeigen: 3 Status LEDs Signale: Int. Piezo für die Erzeugung der Tastentöne Frequenz: 868,6625 MHz Leistung: max.10mW Abmessung (HxWxD): 135x135x30 (mm) Gewicht: 300g Sicherheitsgrad: Umweltklasse: Betriebstemperatur: -10 °C to +55 °C Luftfeuchtigkeit: Zertifizierungen, Zulassungen EN50131-3...
- Seite 5 Batteriewarnhinweise Das Gerät wird über eine 3V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise: • Entsorgen Sie die Batterie nicht über den Hausmüll • Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt...
- Seite 6 Abbildungen Status LEDs Funktionstasten Tastenfeld 3V Lithium Batterie Piezosignalgeber 12 V Sabotagekontakt Anschluss...
- Seite 7 Montage des Funkbedienteils 1. Öffnen Sie das Gehäuse des Funkbedienteils, indem Sie die Schrauben auf der Unterseite entfernen. 2. Nutzen Sie die Bodenplatte als Bohrschablone und zeichnen Sie die Löcher an die Wand. Bohren Sie die Löcher und setzen Sie die Dübel ein. 3.
- Seite 8 3. Bestätigen Sie den erfolgreichen Einlernvorgang an der Anlage. Programmierung An der Funkalarmanlage können Sie jeder der vier Funktionstasten eine Funktion zuweisen. Lesen Sie dazu die Anleitung der Funkalarmanlage. Außerdem können Sie hier vorgeben, ob nach Aktivierung der Alarmzentrale über das Funkbedienteil, diese sofort oder nach einer Ausgangsver- zögerung erfolgen soll.
- Seite 9 Anschließend drücken Sie die Taste, die Sie für die Deaktivierung der Anlage programmiert haben. (Werksseitig: Statusabfrage Geben Sie einen gültigen Code am Funkbedienteil ein. Dieser Code wird im Benutzermenü vorgegeben. Anschließend drücken Sie die Taste, die Sie für die Statusabfrage der Anlage programmiert haben. (Werksseitig: ? ) Intern aktivieren Geben Sie einen gültigen Code am Funkbedienteil ein.
- Seite 10 LED Statusanzeige Nach Codeeingabe und Betätigen der ? Taste erhalten Sie über die integrierten LEDs die entsprechende Rückmeldung der Alarmzentrale. Folgende Meldungen sind möglich: Aktiviert Deaktiviert grün Intern akt. gelb Störung gelb* Sendebestätigung grün* * = blinkend...
- Seite 11 Störungen führen. Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie: 1995/5/EG Richtlinie über Funkanlagen und Telekommu- nikationseinrichtungen und die gegenseitige Anerkennung ihrer Konformität. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG 86444 Affing GERMANY www.abus-sc.com info@abus-sc.com...
