- Seite 1 FUMO50000 Secvest GSM Modul Installations- und Bedienungsanleitung Version 1.0 BOM 12501665...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ................3 Sicherheitshinweise ............. 4 Lieferumfang ................. 5 Technische Daten ..............5 Funktionsprinzip und Leistungsmerkmale ......5 Montage ................. 8 Anzeigen und Funktionen ..........13 Gewährleistung ..............15 Entsorgung ................16 Konformitätserklärung ............16... -
Seite 3: Einführung
Haftungsbeschränkung Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet: Symbol Signalwort Bedeutung Warnhinweis auf Verletzungsgefahren oder Gefahren Gefahr für die Gesundheit. Warnhinweis auf Verletzungsgefahren oder Gefahren Gefahr für Ihre Gesundheit durch elektrische Spannung. Sicherheitshinweis auf mögliche Schäden am Wichtig Gerät/Zubehör. -
Seite 5: Lieferumfang
Antennenbuchse Funktionsprinzip und Leistungsmerkmale Allgemeines Das Secvest GSM Modul (FUMO50000) ist ein optionales Zusatzmodul für die Secvest Funkalarmanlage (FUAA50XXX). Es ermöglicht die Kommunikation über das GSM Mobilfunknetz zu stationären und mobilen Telefonanschlüssen. Zusätzlich ermöglicht es das Absenden von Kurzmitteilungen (SMS-Nachricht) und die Übertragung von... - Seite 6 Entsorgung │Konformität analogen Leistellenprotokollen. Das Modul wird in das Innere der Alarmzentrale eingebaut. Die Hauptplatine verfügt dazu über eine entsprechende Steckverbindung. Das Antennenkabel wird direkt am Modul angeschlossen. Das Modul kann mit einer auf der Platine integrierten oder einer externen Antenne betrieben werden. Die Umschaltung erfolgt im „Errichtermenü“ „System“...

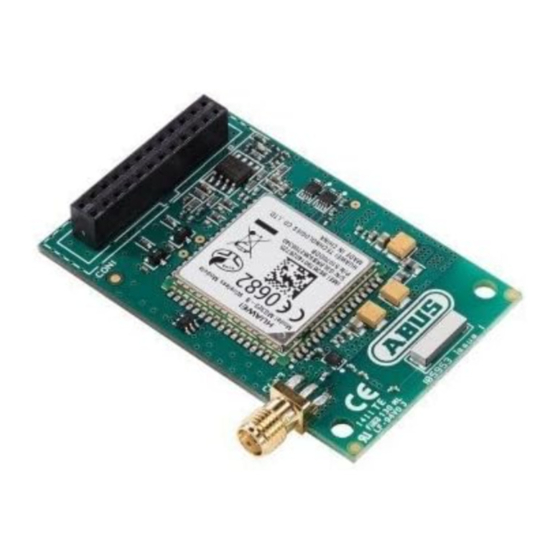

- Seite 7 Funktionsprinzip und Leistungsmerkmale Gerätebeschreibung Anschlussleiste Anschlussbuchse für die externe GSM Antenne Löcher für Kunststoffhalter SIM Kartenhalter Rückseite Vorderseite...
-
Seite 8: Montage
Entsorgung │Konformität Montage Positionierung der Antenne Bevor Sie mit der Installation des GSM Moduls beginnen, entscheiden Sie sich für eine geeignete Position der Antenne. Beachten Sie dabei die Kabellänge der Antenne. Für eine gute Signalstärke haben folgende Punkte eine positive Wirkung und sind zu beachten: ... - Seite 9 Montage Vortest der Signalstärke Es gibt 2 Möglichkeiten die Signalstärke vorab zu testen: 1. Durch temporären Einbau des GSM Moduls in die Alarmanlage Beachten Sie bitte hierzu die beschriebenen Schritte zum Einsetzen des Moduls in dieser Anleitung. Stellen Sie vor ab aber sicher, dass die eingesetzte SIM Karte registriert ist.
- Seite 10 Entsorgung │Konformität Öffnen Sie das Gehäuse der Secvest Funkalarmanlage. Heben Sie vorsichtige den Deckel der Secvest Funkalarmanlage vom Gehäuseboden ab. (Abb. 01) Machen Sie die Zentrale spannungslos und stecken das Flachbandkabel, das Deckel- und Hauptplatine verbindet, vorsichtig ab. (Schritte 1-3 in Abb. 02) Verlegen Sie das Antennenkable von außen durch die Kabelöffnungen in das Innere des Gehäuses.
- Seite 11 Montage Abb. 01 Abb. 02 Abb. 03 Abb. 04...
- Seite 12 Entsorgung │Konformität Abb. 05 Abb. 06...
-
Seite 13: Anzeige Und Funktion
Anzeige und Funktion Anzeigen und Funktionen Inbetriebnahme und Programmierung Um die Programmierung an der Zentrale abzuschließen, beachten Sie bitte die Installations- und Benutzeranleitung der Zentrale. Die Optionen zur Programmierung der Kommunikation der Alarmanalage finden Sie im Errichtermenü unter den Punkt „Kommunikation“. - Seite 14 Entsorgung │Konformität Im Benutzermenü können Sie im Menü unter „Test“ einen normalen Testanruf tätigen. An dieser Stellen können Sie später auch eine eventuell eingesetzte prepaid-Karte mit Guthaben aufladen. Zur Auswahl von Funktionen stehen Ihnen während des Aufladeprozesses auch die Tasten „*“ und“#“ zur Verfügung. SIM Karte registrieren Wählen Sie die im Benutzermenü...
-
Seite 15: Gewährleistung
Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind. -
Seite 16: Entsorgung
örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler. Konformitätserklärung Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich das Gerät mit der Artikelnummer FUMO50000 in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konformitätserklärung kann unter folgender Adresse bezogen werden: ABUS Security-Center GmbH &...
