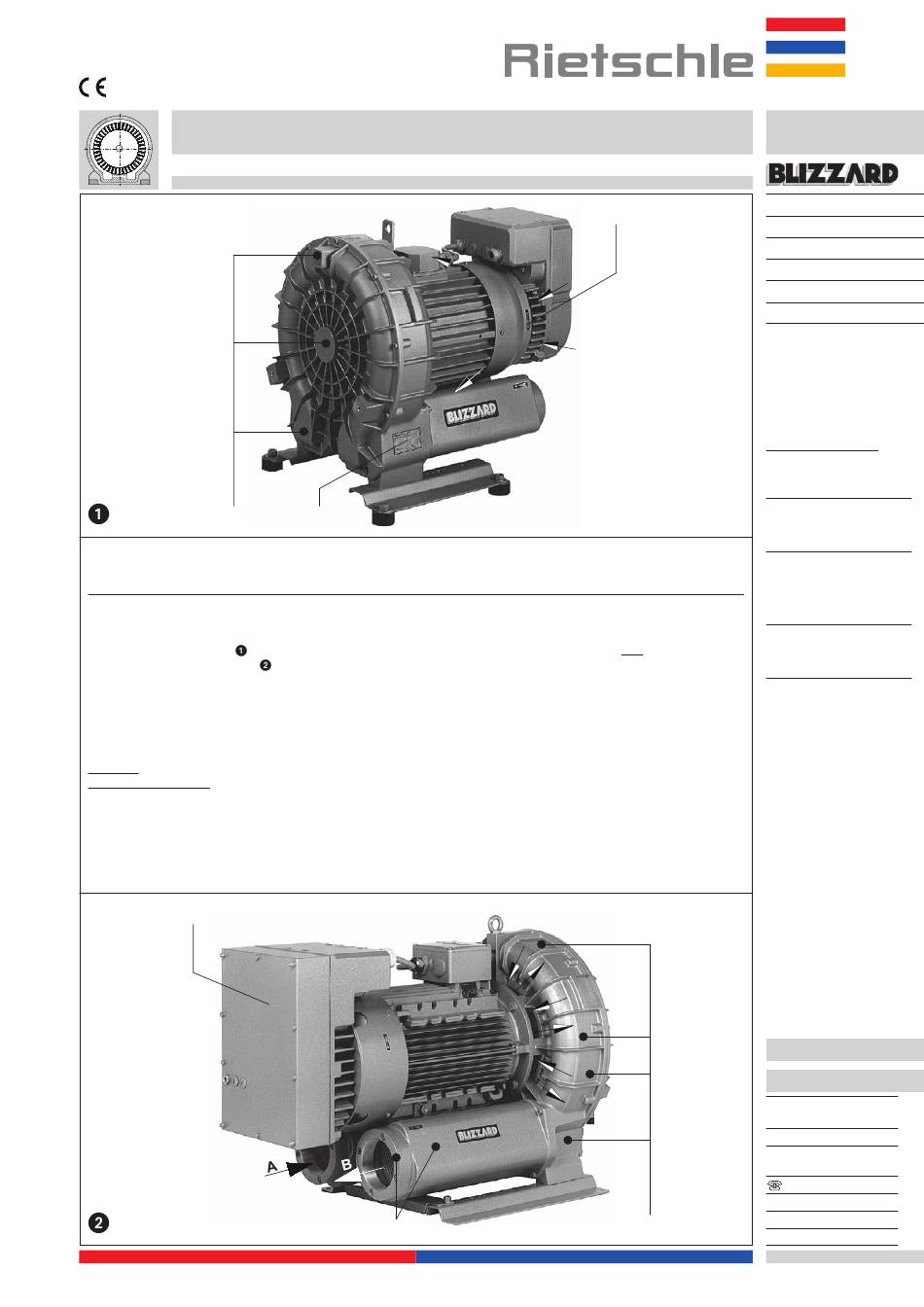

Betriebs- und Serviceanleitung
Seitenkanal-Vakuumpumpen / Seitenkanal-Verdichter
Q
Ausführungen
Diese Betriebsanleitung gilt für folgende Seitenkanal-Vakuumpumpen und Seitenkanal-Verdichter: SFP
Die Abhängigkeit des Volumenstromes vom Unter- bzw. Überdruck zeigen die Datenblätter D 552 bzw. D 652.
Beschreibung
Die nach dem dynamischen Prinzip verdichtenden Typen SFP arbeiten mit berührungsfrei rotierendem Laufrad. Sie
haben einen integrierten Motor, auf dessen Wellenende ein zweiflutiges Laufrad „fliegend" angeordnet ist. Bei den
Größen bis SFP 500 (Bild
) sorgt ausschließlich der Motorventilator für die Kühlung von Motor- und Gebläsegehäuse.
Die Größen ab SFP 670 (Bild
Ein- und Auslassseite sind mit je einem eingebauten Absorptions-Schalldämpfer ausgerüstet. Die Schalldämpfereinsätze
sind am Eintritt mit einer Siebscheibe bestückt, welche grobe Schmutzpartikel (größer als 5 mm) abhält. Ein- und Austritt
haben ein Anschluss-Innengewinde nach DIN ISO 228 (Gas-Zollgewinde).
Varianten der SFP haben saugseitig eine Magnetschaltung und druckseitig verschiedene Anschlussflansche.
Drehstrommotor mit integriertem Frequenzumrichter (V) ermöglicht stufenlose Regelung der Drehzahl.
Außer Welle, Motoranker und -stator sind die Hauptbauteile aus einer Leichtmetall-Gusslegierung hergestellt.
Zubehör: Bei Bedarf Saug- oder Druck-Begrenzungsventil, Rückschlagventil, Ansaugfilter, Motorschutzschalter.
Sonderausführungen: PTFE-Innenbeschichtung für leicht aggressive Medien, gasdichte Ausführung.
V
F
N
) haben zusätzlich einen Kühlventilator zwischen Motor und Gebläsegehäuse.
Q
- 1 -
O
E
E
F
Q
SFP

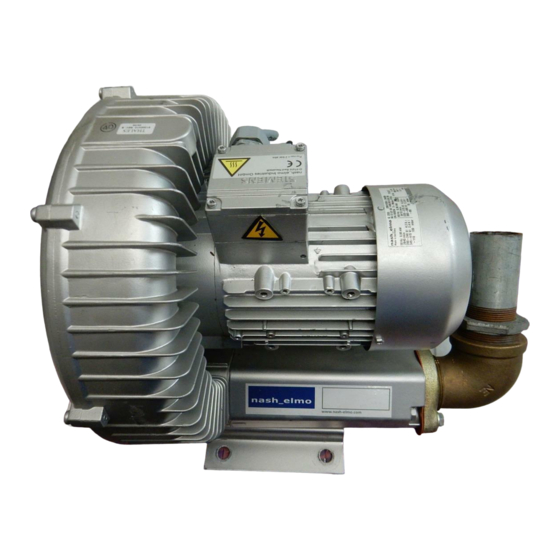

SFP 180
SFP 300
SFP 360
SFP 500
SFP 670
SFP 1060
Inhaltsverzeichnis:
Ausführungen
- 1 -
Beschreibung
- 1 -
Verwendung
- 2 -
Handhabung und
Aufstellung
- 2 -
Installation
- 3 -
Inbetriebnahme
- 3 -
Wartung und Instand-
haltung
- 3 -
Störungen und
Abhilfe
- 4 -
Anhang
- 4 -
Ersatzteilliste:
E 552
B 552
1.11.2000
Werner Rietschle
GmbH + Co. KG
Postfach 1260
79642 SCHOPFHEIM
GERMANY
0 76 22 / 3 92-0
Fax 0 76 22 / 39 23 00
E-Mail: info@rietschle.com
http://www.rietschle.com
