Slovensky
prívodom s vidlicou sa musí pripojiť do zásuvky, ktorá je vybavená ochranným kontaktom. Materiál potrebný k pripojeniu
ohrievača k elektrickej sieti nie je súčasťou dodávky.
Pred pripojením ohrievača k elektrickej sieti je nutné jeho naplnenie vodou. Zapnutie ohrevu bez
vody spôsobí vypnutie tepelnej poistky a následné vyradenie ohrievača z činnosti.
7. SCHÉMA ELEKTRICKÉHO ZAPOJENIA OHRIEVAČA
Schémy elektrického zapojenia ohrievačov sa nachádzajú na strane 3:
- obrázok č. 1 - typ EOV x.1, ELOV x.1, OVK x.1 a LOVK x.1
- obrázok č. 2 - typ EOV x.2
- obrázok č. 3 - typ OVK 120, OVK 150, LOVK 120, LOVK 150, EOV 200, OVK 200, ELOV 200, LOVK 200
Vysvetlivky k schémam:
1. svorkovnica; 2. tepelná poistka; 3. termostat; 4. signalizácia ohrevu; 5. ohrievacie teleso; 6. anódová tyč;
7. stýkač nízkeho tarifu; 8. poistka; R. odpor 560 Ohm

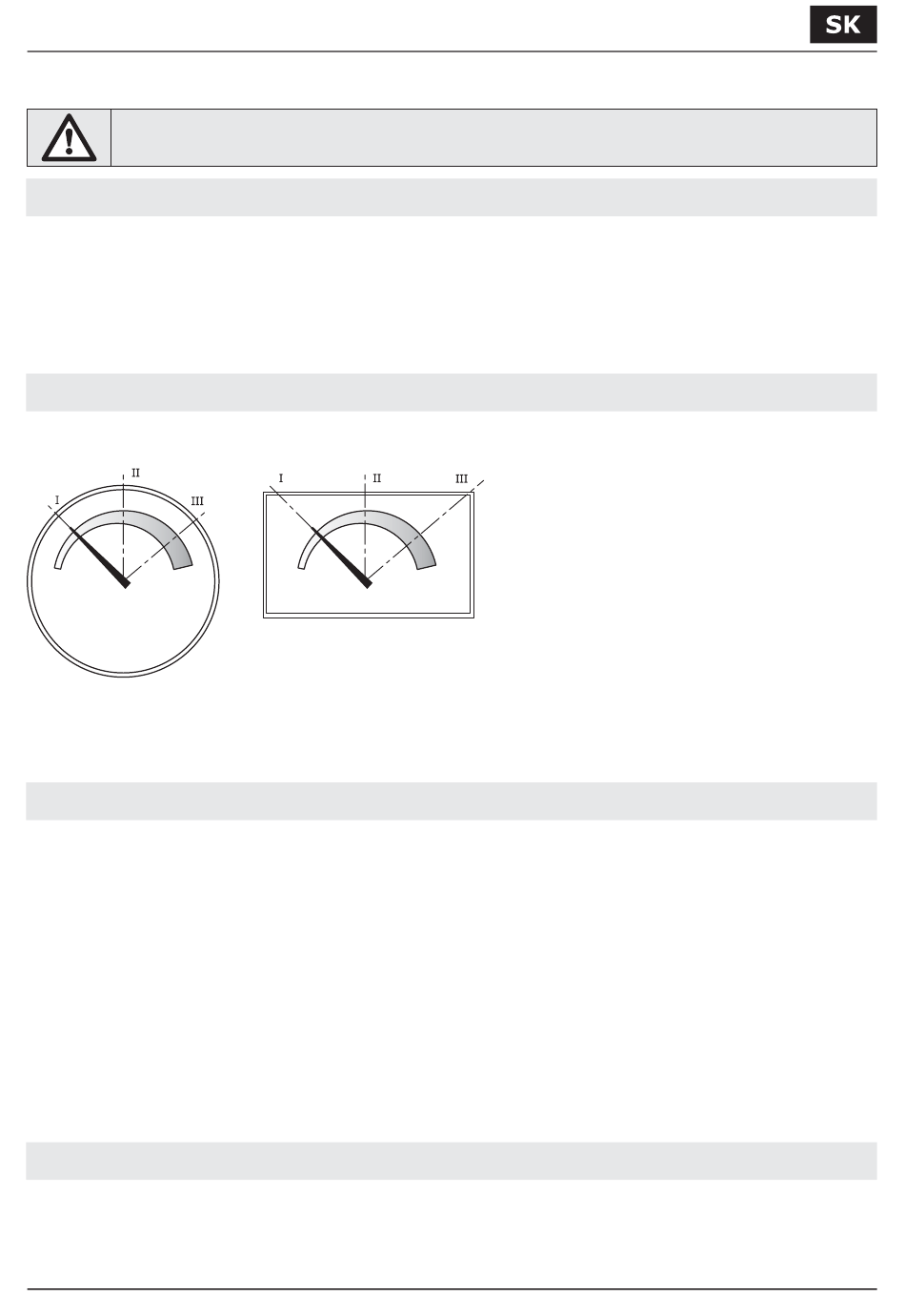

Indikátor teploty slúži k orientačnej indikácii aktuálnej teploty vody v kotli ohrievača v mieste jeho osadenia. Teplota vody
je indikovaná ukazovateľom nasledovne:
Pomocou ostrého nástroja vyhotoviť v polyuretánovej izolácii otvor až na plech kotla. Povrch kotla v tomto mieste úplne
očistiť od izolácie, aby bol zaručený dobrý prestup tepla na snímač indikátora. Potom indikátor zatlačiť do vyhotoveného
otvoru v plášti ohrievača typovej modifikácie EOV a OVK, alebo do otvoru vo veku plášťa typovej modifikácie ELOV a
LOVK tak, aby jeho odpružené výstupky zaskočili za obvodovú hranu montážneho otvoru.
Pred prvým uvedením ohrievača do prevádzky alebo po jeho dlhšom nepoužívaní je nutné:
- skontrolovať, či je ohrievač naplnený vodou otvorením ventilu teplej vody na jednom z odberných miest. Ak voda
z batérie vyteká, ohrievač je naplnený.
- skontrolovať funkčnosť poistného ventilu podľa návodu na obsluhu pre poistný ventil.
Postup pri naplnení ohrievača vodou:
1) otvoriť uzatvárací ventil (pozícia 6) na prívodnom potrubí studenej vody do ohrievača
2) otvoriť ventil teplej vody (pozícia 1, 2) na jednom z odberných miest (napr. na zmiešavacej batérii umývadla) a
nechať ho otvorený dovtedy, kým z výtokovej rúrky batérie začne vytekať voda, čo signalizuje, že kotol ohrievača
je naplnený
3) zatvoriť ventil teplej vody, pričom uzatvárací ventil v prívode vody do ohrievača nechať trvale otvorený
4) preskúšať funkciu poistného ventilu (pozícia 4) podľa návodu na obsluhu poistného ventilu
5) zapnúť elektrický prúd a gombíkom termostatu nastaviť maximálnu teplotu vody
Zapnutie ohrevu vody signalizuje tlejivka. Pri ohreve vody dochádza k jej prekvapkávaniu cez odpadovú rúrku poistného
ventilu, čo je prirodzený jav spôsobený zväčšovaním sa jej objemu ohrevom.
Za účelom optimalizácie prevádzky je ohrievač vybavený ovládacím gombíkom termostatu, ktorým je možné nastaviť
požadovanú teplotu ohrievanej vody. Prestavenie teploty ohrievanej vody môžete vykonať pootočením gombíka
termostatu na symbol alebo medzi symboly prislúchajúcej teploty vody voči signálnej tlejivke.
Voda vytekajúca z ohrievača môže mať teplotu vyššiu ako 65 °C, následkom čoho môže dôjsť k popáleninám. Pred
kúpaním alebo sprchovaním preto skontrolujte teplotu vody.
8. INDIKÁTOR TEPLOTY A JEHO MONTÁŽ
9. UVEDENIE OHRIEVAČA DO PREVÁDZKY
10. NASTAVENIE OPTIMÁLNEJ PREVÁDZKY
l. - poloha ukazovateľa zodpovedá
teplote vody približne 30 °C
ll. - poloha ukazovateľa zodpovedá
teplote vody približne 50 °C
lll. - poloha ukazovateľa zodpovedá
teplote vody približne 80 °C
