22
SPEAKER OUT
Sortie (jack 6,3 mm) avec puissance d'amplification de 70 W RMS pour l'enceinte passive LDMIX6G3. L'impédance du haut-parleur raccordé
ne doit pas dépasser 4 ohms. Le volume est réglé simultanément au volume général à l'aide du bouton MAIN LEVEL
(n°17). Le signal est identique au signal général.
23
REC OUT
Sortie de ligne avec embases RCA. Le signal en présence est identique au signal et est capturé par le régulateur du volume du canal géné-
ral (MAIN LEVEL), et peut donc être réglé de façon indépendante.
24
110 - 120 V / 220 - 240 V
Bouton de réglage de la tension de fonctionnement. La tension du réseau de votre fournisseur d'électricité doit être identique à la tension
d'alimentation de l'appareil !
25
EMBASE SECTEUR AU FORMAT CEI, AVEC PORTE-FUSIBLE INTÉGRÉ
REMARQUES IMPORTANTES : AVANT la mise en service, assurez-vous que la tension du réseau de votre fournisseur d'électricité est
identique à la tension d'alimentation de l'appareil ! Remplacez le fusible exclusivement par un fusible de même type et de même valeur,
conformément à la tension d'alimentation (cf. inscription) !
Si le fusible saute de façon récurrente, veuillez contacter un centre de réparation agréé.
26
POWER ON / OFF
Interrupteur de mise en marche et d'arrêt pour mise sous tension de l'appareil.
Pour le montage sur pied, les deux côtés de l'appareil disposent d'une embase de 16 mm (pied en option).

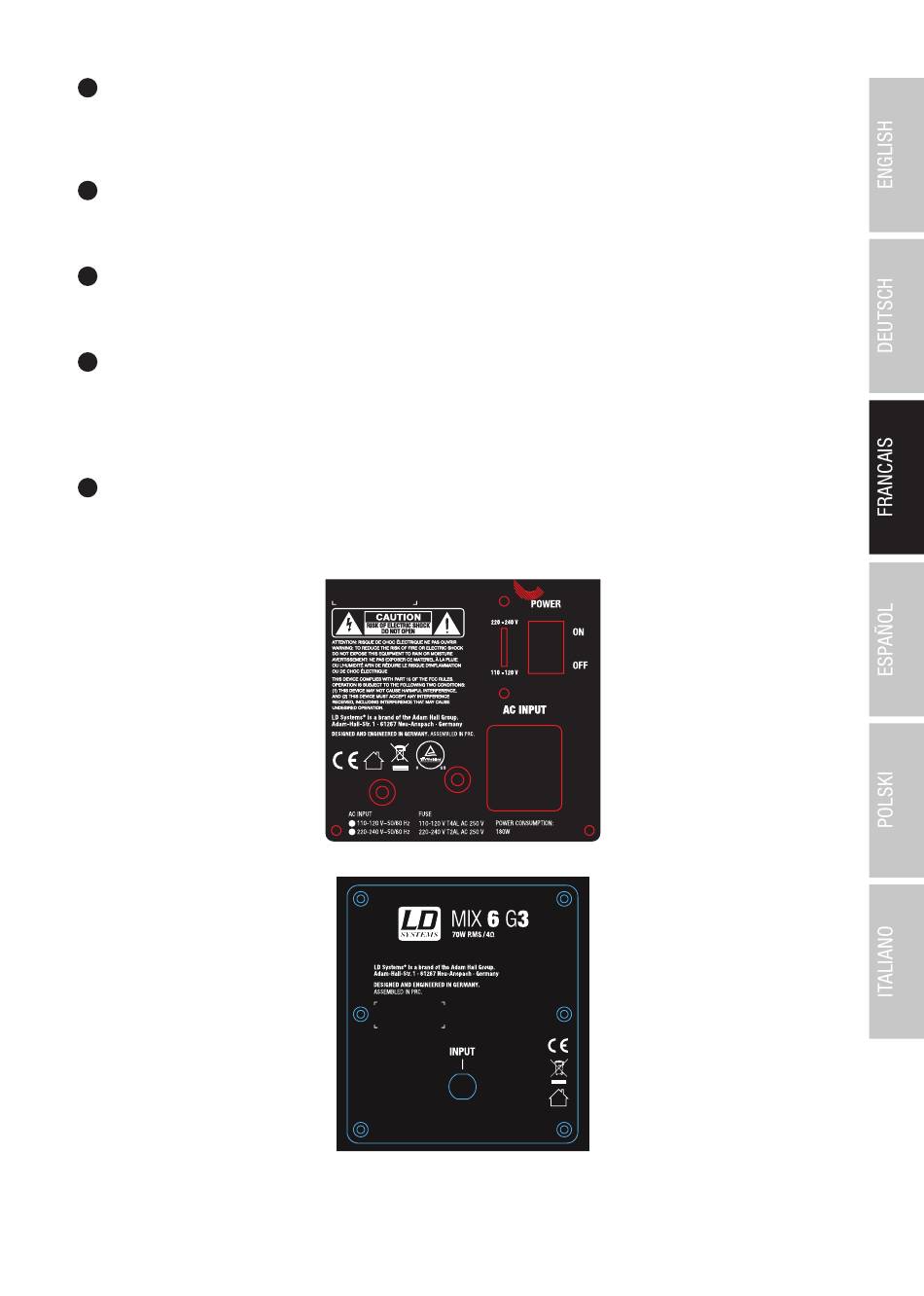

RACCORDEMENT DU MIX6G3

INPUT
L'entrée du haut-parleur (prise jack 6,3 mm) se trouve à l'arrière du coffret du haut-parleur MIX6G3 passif.
Pour le montage sur pied, les deux côtés de l'appareil disposent d'une embase de 16 mm (pied en option).
27
