Sony BRBK-MF1 Bedienungsanleitung

3-287-516-01 (1)
HD Optical Multiplex
Card
HD オプチカルマルチプレックスカード
取扱説明書
お買い上げいただきありがとうございます。
ご使用にあたっては、 HD 3CMOS カラービデオカメラ BRC-Z700
説明書の「安全のために」 と 「 」 、 「 」 をよくお読みくださ
い。お読みになったあとは、いつでも見られるところに必ず保管してくだ
さい。
Operating Instructions
Mode d'emploi
Manual de instrucciones
Bedienungsanleitung
BRBK-MF1
3287516010
Sony Corporation  2007
Printed in Japan
安全のために
ソニー製品は安全に充分配慮して設計されています。 しかし、電気製品は、 まち
がった使いかたをする と、感電やその他の事故によ り けがをしたり周辺の物品に
損害を与えたりする こ とがあ り ます。
事故を防ぐために次のこ とを必ずお守り く ださい。
・ 安全のための注意事項を守る。
・ 故障したり破損したら使わずに、 ソニーのサービス窓口に相談する。
警告表示の意味
この取扱説明書および製品では、次
この表示の注意事項を守らないと、感電や
のような表示をしています。表示の
その他の事故によりけがをしたり周辺の物
内容をよく理解してから本文をお読
品に損害を与えたりすることがあります。
みください。
行為を指示する記号
の取扱
下記の注意を守らないと、
損害
けがをしたり、周辺の物品に を与えることがあります。
基板を取り付けの際は電源プラグを抜く
この取扱説明書で説明している基板をカメラのスロットに取り付けるときは、
電源プラグを抜いてください。さもないと感電や故障の原因となることがあり
ます。
基板の取り付けは注意深く
この取扱説明書で説明している基板をカメラに取り付けるときは、部品や基板
などの角で、手や指にけがをしないように注意深く作業してください。 保護手
袋をして作業することをおすすめします。
コネクターはきちんと接続する
• コネクター （接続端子） の内部に金属片を入れないでください。ピンとピンが
ショート （短絡） して、火災や故障の原因となることがあります。
• コネクターはまっすぐに差し込んで接続してください。斜めに差し込むと、
ピンとピンがショートして、火災や事故の原因となることがあります。
• コネクターに固定用のスプリングやネジがある場合は、それを用いて確実に
固定してください。接続不良を防ぎます。
• アース線のあるコネクターには必ずアースを接続してください。
適正な環境で使う
取扱説明書に記されている使用環境 （使用温度 ・ 湿度など） でお使いください。 使
用条件以外でのご使用は、火災や感電の原因となることがあります。
レーザーについてのご注意
こ こに規定した以外の手順による制御および調整は、 危険なレーザー放射の
被爆をもたら します。
レーザー特性
波長 : 850 nm
発振形態 :連続
レーザー出力 : 0.56 mW
日本語
本機は、 ソニーの HD 3CMOSカラービデオカメ ラBRC-Z700 専用のイ ンター
フェースカー ドです。
本機と光フ ァイ バーケーブル CCFC-M100HG、 HD オプチカルマルチプレッ
クスユニッ トBRU-H700を組み合わせて使用する こ とによ り 、 カメ ラの映像信
号と外部映像同期信号、 コン ト ロール信号を1本のケーブルで最大1,000 mま
で伝送する こ とができます。
本機の取り付けかたおよび取り付け後の操作方法については、 HDカメ ラま
たは HD オプチカルマルチプレッ クスユニッ トの取扱説明書をご覧く ださい。
使用上のご注意
次のよう な場所での使用および保管は避けてく ださい。故障の原因となり ます。
・ 極端に暑い所や寒い所( 使用温度は 0 ℃∼ 40 ℃ )
・ 直射日光が長時間あたる場所や暖房器具の近く
・ 強い磁気を発する ものの近く
・ 強力な電波を発するテレビやラジオの送信所の近く
・ 強い振動や衝撃のある所
主な仕様
光フ ァイ バー端子 LC duplex Fiberコネクター （1）
レーザーユニッ ト マルチモー ド 850nm SFP ト ラ ンシーバー
SFP MSA 準拠
オーディ オライ ン入力
ピンジャ ッ ク L(1)、 R(1)
最大入力レベル：2.8 Vrms
注意を促す記号
電源電圧 DC 12 V (カメ ラよ り供給）
消費電力 最大 3.0 W
動作温度 0∼ 40 ℃
動作湿度 20 ∼ 80 ％（結露しないこ と）
保存温度 − 20 ∼＋ 60 ℃
保存湿度 20 ∼ 95 ％（結露しないこ と）
外形寸法 134×25.6×74.6 mm （幅／高さ／奥行き） （突起部含まず）
質量 約 125 g
付属品 取扱説明書（1）
本機の仕様及び外観は、改良のため予告なく 変更する こ とがあ り ますが、 ご
了承く ださい。
この装置は、情報処理装置等電波障害自主規制協議会(VCCI) の基準
に基づく クラスA 情報技術装置です。 この装置を家庭環境で使用すると
電波妨害を引き起こすことがあり ます。 この場合には使用者が適切な対
策を講ずるよ う要求されるこ とがあ り ます。
English

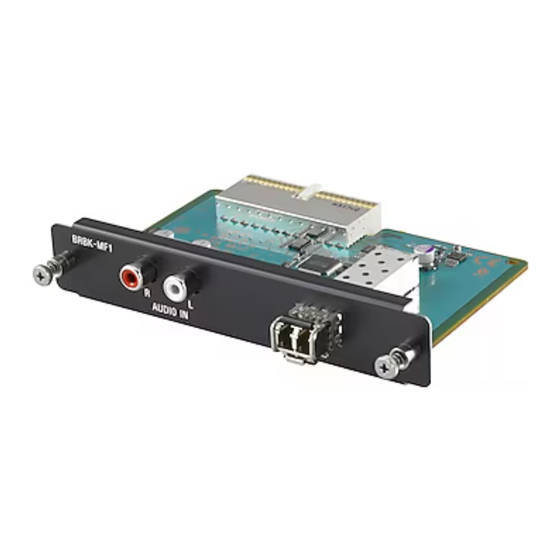

The BRBK-MF1 interface card is designed for exclusive use with the
Sony BRC-Z700 HD 3CMOS Color Video Camera.
The combined use of this card, CCFC-M100HG Optical Fiber Cable
and BRU-H700 HD Optical Multiplex Unit allows up to 1,000 m
(3,281 feet) transmission of camera images, external video sync
signals and control signals via one cable.
For installation of the interface card and for operations after it is
installed, refer to the Operating Instructions supplied with the HD
camera or HD Optical Multiplex Unit.
For the customers in the U.S.A.
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference when the equipment is
operated in a commercial environment. This equipment
generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual,
may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to
cause harmful interference in which case the user will be
required to correct the interference at his own expense.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority to
operate this equipment.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept
any interference received, including interference that may
cause undesired operation.
For customers in Canada
This Class A digital apparatus complies with Canadian ICES-
003.
For the customers in Europe, Australia and New Zealand
WARNING
This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the user
may be required to take adequate measures.
For the customers in Europe
The manufacturer of this product is Sony Corporation, 1-7-1
Konan, Minato-ku, Tokyo, Japan.
The Authorized Representative for EMC and product safety is
Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327
Stuttgart, Germany. For any service or guarantee matters
please refer to the addresses given in separate service or
guarantee documents.
This apparatus shall not be used in the residential area.
Laser Diode Properties
Wavelength : 850 nm
Emission duration : Continuous
Laser output power : 0.56 mW
Laserdiode data
Bølgelængde: 850 nm
Strålingsvarighed: Kontinuerlig
Lasereffekt: 0,56 mW
Laserdiodens egenskaper
Våglängd: 850 nm
Strålningstid: utan avbrott
Laseruteffekt: 0,56 mW
Laserdiodens egenskaper
Bølgelengde: 850 nm
Emisjonslengde: Kontinuerlig
Laser utgangseffekt: 0,56 mW
Caution
The use of optical instruments with this product will increase
eye hazard.
Caution
Use of controls or adjustments or performance of procedures
other than those specified herein may result in hazardous
radiation exposure.
Precautions
Operating or storing the card in the following locations may cause
damage to the card:
• Extremely hot or cold places (Operating temperature: 0 °C to 40 °C
[32 °F to 104 °F])
• Exposed in direct sunlight for a long time, or close to heating
equipment (e.g., near heaters)
• Close to sources of strong magnetism
• Close to sources of powerful electromagnetic radiation, such as
radios or TV transmitters
• Locations subject to strong vibration or shock
Specifications
Optical fiber connector LC duplex Fiber connector (1)
Laser unit Multi-mode 850 nm SFP Transceiver,
conforming to SFP MSA
Audio line input Phono jack, right (1)/left (1)
Maximum input level: 2.8 Vrms
Power supply 12 V DC (supplied from the camera)
Power consumption 3.0 W max.
Operating temperature 0 °C to 40 °C (32 °F to 104 °F)
Operating humidity 20 % to 80 % (no condensation)
Storage temperature – 20 °C to + 60 °C (–4 °F to +140 °F)
Storage humidity 20 % to 95 % (no condensation)
3
Dimensions 134 × 25.6 × 74.6 mm (w/h/d) (5
3 inches) (not including the projected parts)
Mass Approx. 125 g (4 oz)
Supplied accessories Operating Instructions (1)
Design and specifications are subject to change without notice.
1
/ × 1 / ×
8 16
