Technische Daten

8.7.4 CAN-Bus-Anschluss X4

5-polig Phoenix MSTBA 2.5 / 5-G-5.08 mit Gegenstecker
(mitgeliefert) MSTB 2.5 / 5-ST-5.08
1
CAN_GND
2
CAN_L
3
(NC)
4
CAN_H
5
max. 20 mA
(CAN +5 V)
external load

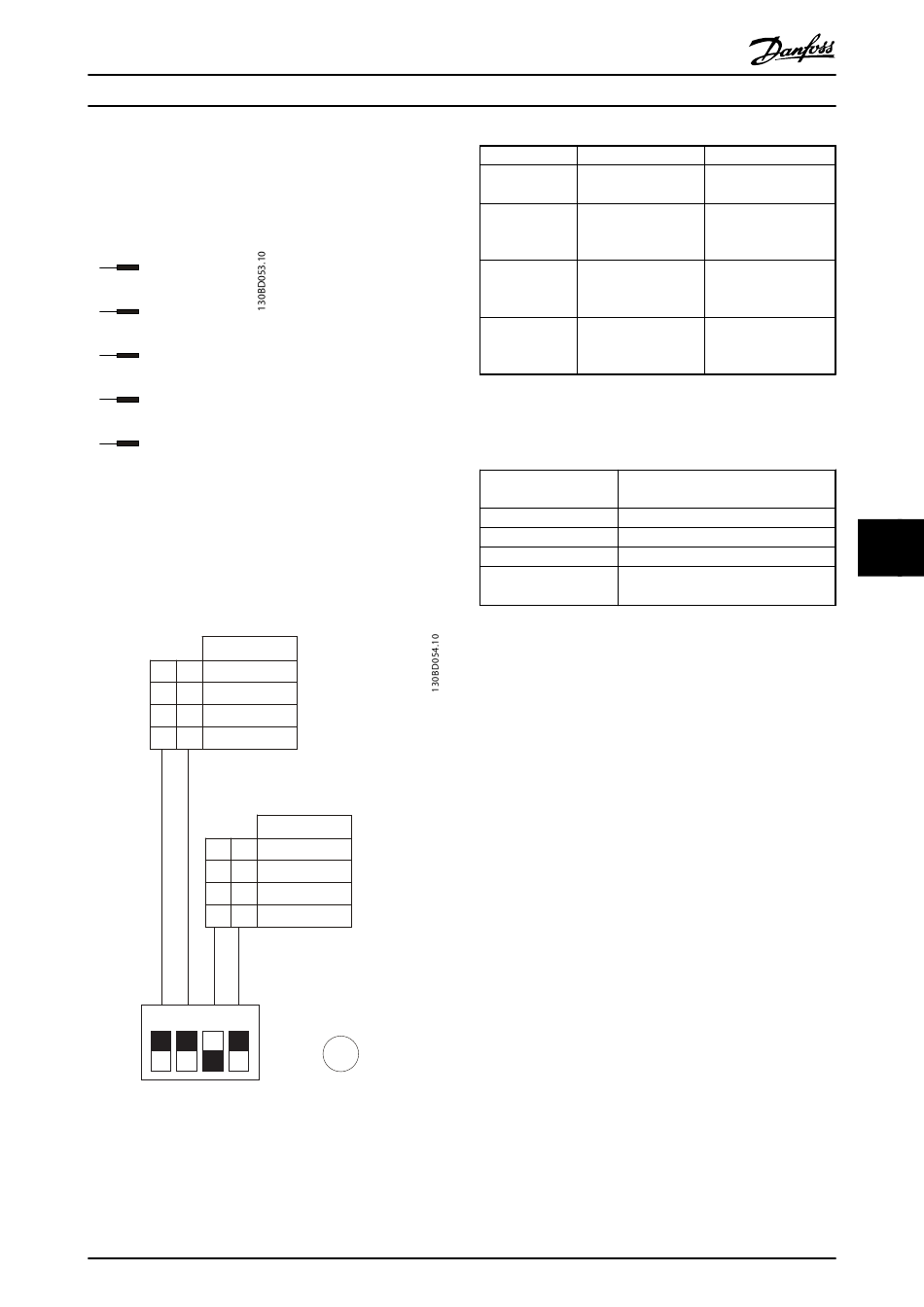

Abbildung 8.6 CAN-Bus-Anschluss X4

8.8 CAN-Bus-Schnittstelle

Der CAN DIP-Schalter befindet sich in der Unterseite des
Spannungsversorgungsmoduls.
CAN Node-Id
- - 0x78 *)
on
- 0x79
0x7A
on -
on on
0x7B
- -
- on
on -
on on
1 2 3 4
DIP switches
Abbildung 8.7 CAN DIP-Schalter
®
VLT ISD Spannungsversorgungsmodul Produkthandbuch
CAN Bit Rate
125 kbit/s
250 kbit/s
500 kbit/s *)
1 Mbit/s
*) = default
CAN-Reset Button
®
MG75H103 - VLT ist eine eingetragene Marke von Danfoss
Definition Bezeichnung
Potenzialver- CAN-Bus ist isoliert
hältnisse
CAN-Baudrate 125, 250, 500
(Werkseinstellung),
1000 kBit/s
CAN-ID 0x78 (Werksein-
stellung), 0x79, 0x7A,
0x7B
Protokoll CANopen (spezifiziert
durch CAN in
Automation CiA)
Tabelle 8.7 CAN-Bus-Schnittstellendaten

8.9 Mechanische Daten

Gehäuse Stahl und Aluminium zur
Wandmontage
Abmessungen (HxBxT) Ca. 268 x 130 x 205 mm
Gewicht 5,5 kg
Montage Auf Rückseite
Steckverbinderan- Auf Unterseite
ordnung
Tabelle 8.8 Mechanische Daten
Zustand
Prüfspannung DC 500
V CAN zu PE
Umschaltbar über 2
DIP-Schalter
Umschaltbar über 2
DIP-Schalter
Gemäß CiA 401
„Generic I/O"
