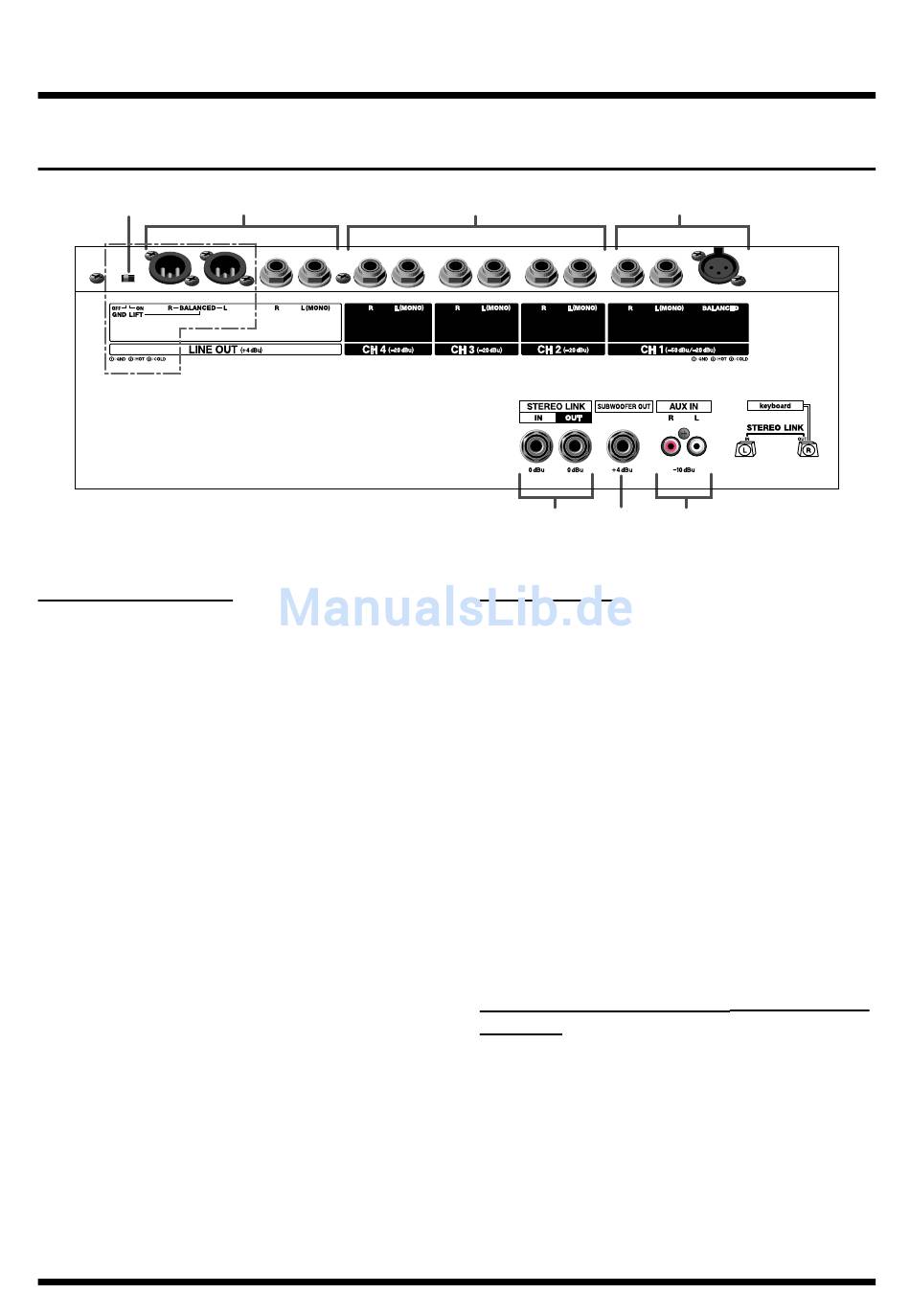

Anschlussfeld
8
Nur auf dem KC-550
CHANNEL INPUT
5. CH 1-Eingänge
Außer einer 1/4"-Buchse weist dieser Kanal auch einen sym-
metrischen XLR-Anschluss auf, an den ein Mikrofon ange-
schlossen werden kann.
An diesen Kanal kann man Mikrofonsignale, Synthesizer
und Soundmodule anlegen.
Die Eingangsempfindlichkeit reicht von Mikrofon- (–50 dBu)
bis Line-Pegel (–20 dBu).
6. CH 2, CH 3 und CH 4-Eingänge
An diese Kanäle können Sie ein Keyboard, ein Modul usw.
anschließen.
Der Eingangspegel dieser Buchsen lautet –20 dBu (Line).
Das Signal von CH 4 kann flexibel geroutet werden (S. 23).
7
6
9
10
7. LINE OUT
LINE OUT-Buchsen
(XLR-Buchsen gibt es nur auf dem KC-550)
Verbinden Sie diese Ausgänge (nur ein Paar oder beide) mit
einem Mischpult oder Aufnahmegerät. Es gibt zwei
Anschlusstypen: XLR- und unsymmetrische TRS 1/4"-
Buchsen auf dem KC-550. Die TRS 1/4"-Buchsen sind
unsymmetrisch. Wählen Sie immer die Buchsen, die den vom
externen Gerät vorausgesetzten Pegel verwenden.
Der Ausgangspegel dieser Buchsen beträgt +4dBu.
Wenn das externe Gerät mono ist, müssen Sie es mit der L
(MONO)-Buchse verbinden.
* Die MASTER CONTROL-Sektion (Klangregelung, SHAPE-
Schalter und VOLUME-Regler) hat keinen Einfluss auf das
LINE OUT-Signal.
8. GND LIFT-Schalter
KC-550)
Hiermit können Sie die Masse der XLR-LINE OUT Buchsen
bei Bedarf hoch legen.
Wenn eine Brummschleife zu einem unangenehmen
Brummton führt, sollten Sie die Einstellung dieses Schalters
ändern.
Beschreibung der Bedienelemente
5
11
(nur auf dem
25
