Installationsanleitung:

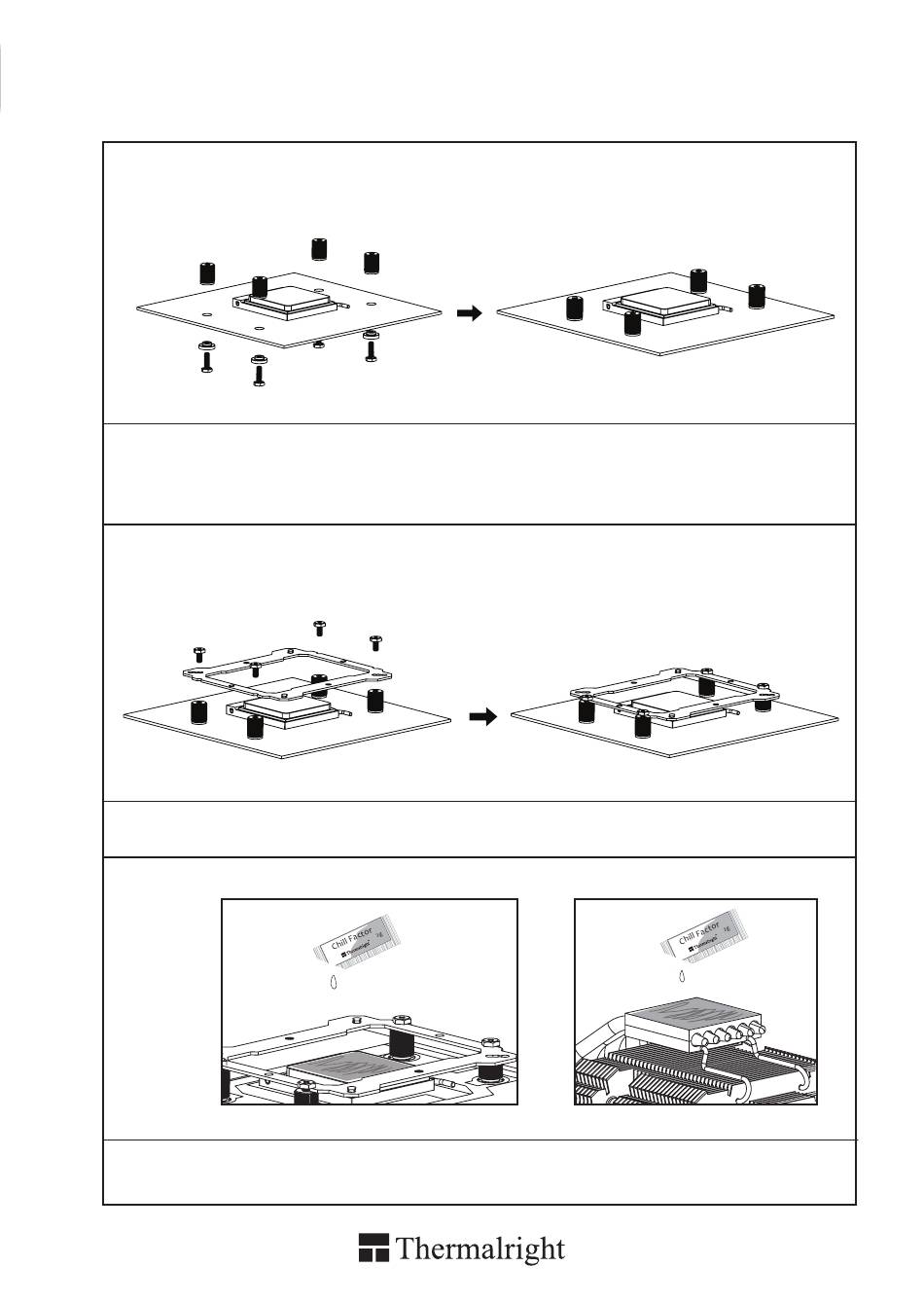

Schritt 1:
1
Legen Sie die vier Unterlegscheiben (für AMD) über jede einzelne der vier M3L10 Schrauben. Führen Sie
diese anschließend von unten durch die Montagelöcher des Mainboards, die sich um den CPU Sockel
herum befinden. Nun drehen Sie die Rändelschrauben von oben auf die hervorstehenden Gewinde und
ziehen diese in diagonaler Reihenfolge (siehe Abbildung) vorsichtig an.
Schritt 2:
1
Setzen Sie den Montagerahmen auf die Rändelschrauben. Verwenden Sie die vier M3L6 Schrauben, um
den Montagerahmen auf den Rändelschrauben zu befestigen.
Schritt 3:
Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite
des Kühlers auf.
7
4
2
3
4
2
3
