Anleitung SKA 2500 C+H_D
3. Befestigung des Außengerätes
Beachten Sie unbedingt die Montageanweisungen
3.1 Vor der Montage
Platz des Außengerätes auswählen
(vorstehende Hinweise zur Platzauswahl
beachten)
Prüfen Sie die zur Verfügung stehende
Netzspannung mit der auf dem Datenschild
angegebenen Spannung. Die Spannung muss
übereinstimmen.
Die Differenz zwischen Innen- und Außengerät
ist beschränkt durch die Länge der
Kühlmittelleitung und kann maximal 4m
betragen. Eine Verlängerung der
Kühlmittelleitung ist NICHT möglich.

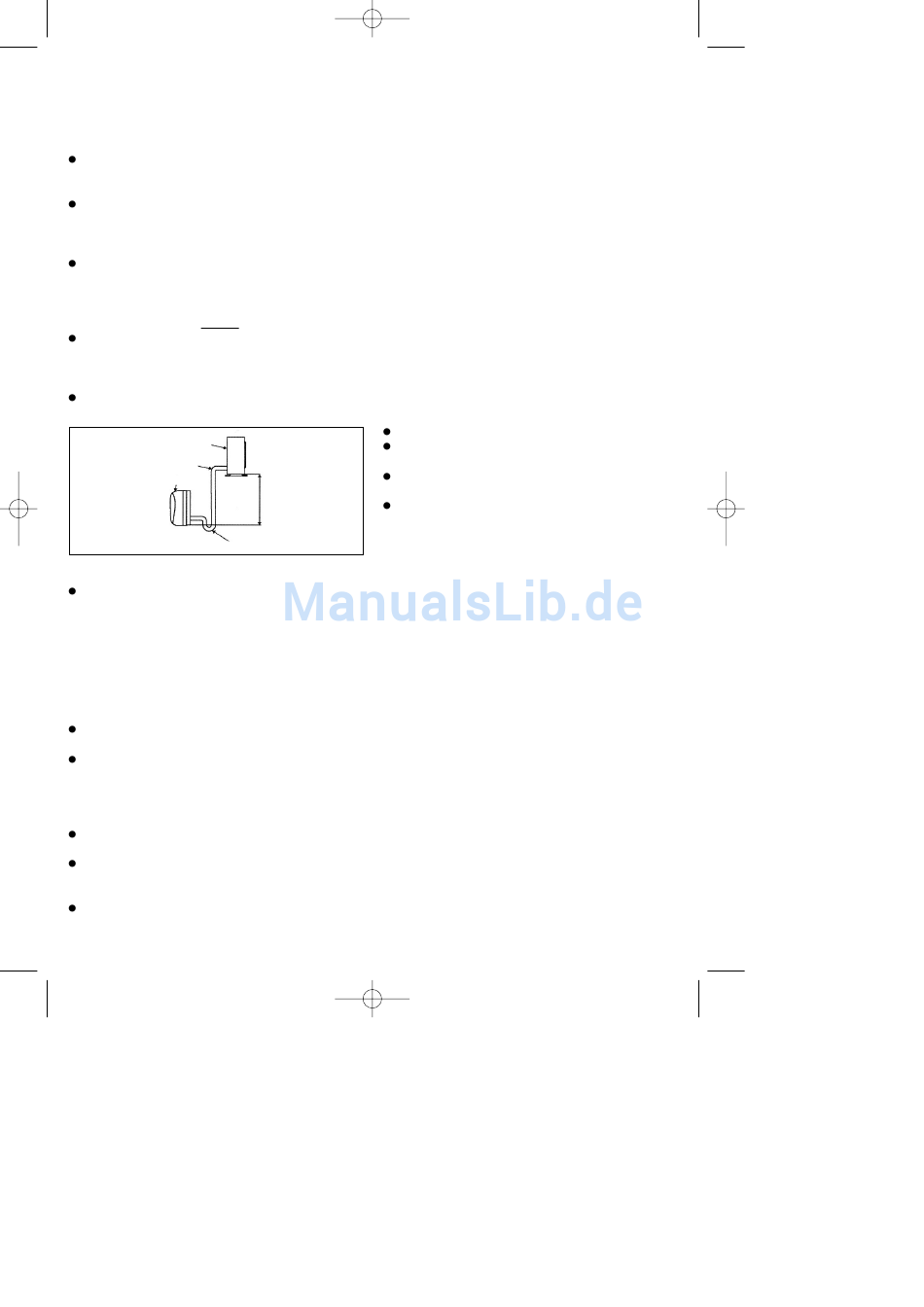

Ist das Außengerät höher als das Innengerät
angeordnet, beachten Sie, dass ein Bogen der
niedriger als die Unterkante des Innengerätes ist
in die Kühlmittelleitung hergestellt wird.
Befestigen Sie den Kondenswasserablauf am
Boden des Außengerätes.
Außengerät
Kühlmittelleitung
Innengerät
Bogen
3.2 Montage des Außengerätes
Das Außengerät kann mit Dübel und Schrauben
am Boden oder an einer Wandkonsole (z.B.
Sonderzubehör Art.Nr. 23.651.55) befestigt
werden. Verwenden Sie hierzu die Bohrungen
am Gerät.
4. Anschluss der Kühlmittelleitungen
4.1 Wichtige Hinweise
Bitte beachten Sie, dass Kühlmittel nicht in die
Umwelt gelangen dürfen.
Bei unsachgemäßem Umgang mit Kühlmittel
kann es zu Gesundheitsschäden kommen.
Tragen Sie zu Ihrem eigenen Schutz beim
Umgang mit Kühlmittel Arbeitshandschuhe und
Schutzbrille.
Der Arbeitsplatz ist stets gut zu belüften. Das
Rauchen ist nicht gestattet.
Das Gerät darf ohne Anschluss der
Kühlmittelleitungen nicht betrieben werden, da
sonst das Gerät sofort defekt geht.
Zum Anschluß der Kühlmittelleitungen und Inbe-
26
23.12.2004
14:41 Uhr
Seite 26
triebnahme beauftragen Sie einen unserer Ser-
vicepartner oder eine Klimafachfirma Ihrer Wahl.
5. Fernbedienungshalterung
Vor Befestigung der Halterung prüfen Sie, ob die
Fernbedienung am für die Halterung vorgesehenen
Platz vom Innengerät empfangen werden kann.
Vermeiden Sie für die Halterung einen Platz mit
direkter Sonneneinstrahlung oder in der Nähe von
Wärmequellen.
Beachten Sie die richtige Polarität der in der
Fernbedienung verwendeten Batterien.
Befestigen Sie die Fernbedienungshalterung mittels
Dübel und Schrauben an einer Wand.
6. Elektroanschluss
Hinweis: Der Elektroanschluss muss durch eine
Elektrofachkraft ausgeführt werden.
Anschlussabdeckung am Außengerät entfernen.
Elektroleitung gemäß Abbildung anschließen;
Schutzleiteranschluss beachten.
Elektroleitung mit Zugentlastungsschelle am
Außengerät sichern.
Anschlussabdeckung am Außengerät montieren.
Achtung
1. Servicearbeiten nur von Fachfirmen ausführen
lassen. Fordern Sie hierzu unsere Service-Part-
ner Liste an.
2. Ist die spannungsführende Verbindungsleitung
zwischen Innengerät und Außengerät be-
schädigt, kontaktieren Sie eine Fachfirma.
3. Ist die Netzleitung beschädigt muss diese durch
einen Elektrofachmann ausgetauscht werden.
4. Hinweis:
a) Die maximale Höhenunterschied zwischen
Innengerät und Außengerät beträt 5 m
b) Ist die Position des Aussengeräts höher als
die Position des Innengerätes so wird in der
Kühlmittelleitung eine Kurve die niedriger als das
Innengerät liegt benötigt.
