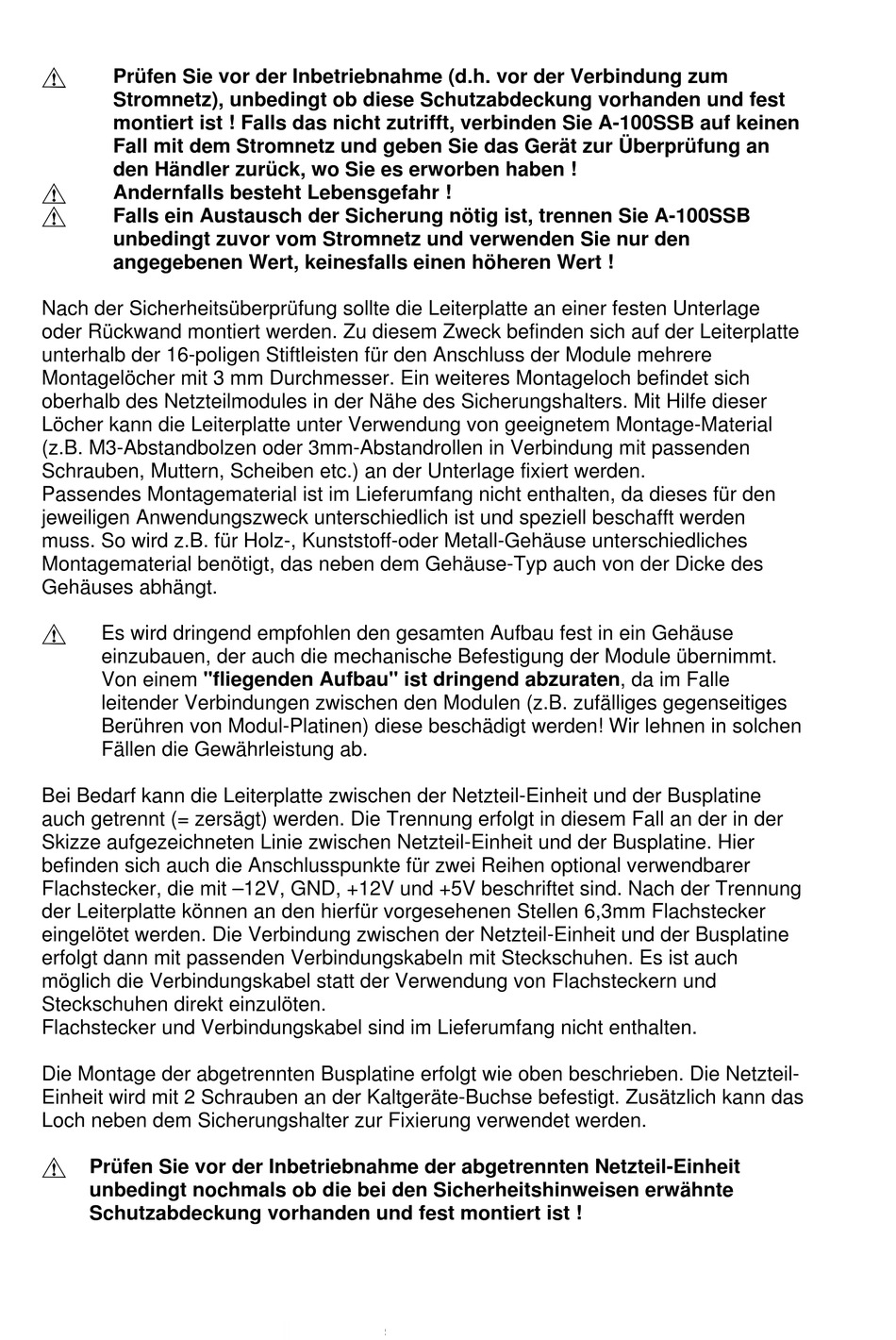

Prüfen Sie vor der Inbetriebnahme (d.h. vor der Verbindung zum
Stromnetz), unbedingt ob diese Schutzabdeckung vorhanden und fest
montiert ist ! Falls das nicht zutrifft, verbinden Sie A-100SSB auf keinen
Fall mit dem Stromnetz und geben Sie das Gerät zur Überprüfung an
den Händler zurück, wo Sie es erworben haben !
A
Andernfalls besteht Lebensgefahr !
A
Falls ein Austausch der Sicherung nötig ist, trennen Sie A-100SSB
unbedingt zuvor vom Stromnetz und verwenden Sie nur den
angegebenen Wert, keinesfalls einen höheren Wert !
Nach der Sicherheitsüberprüfung sollte die Leiterplatte an einer festen Unterlage
oder Rückwand montiert werden. Zu diesem Zweck befinden sich auf der Leiterplatte
unterhalb der 16-poligen Stiftleisten für den Anschluss der Module mehrere
Montagelöcher mit 3 mm Durchmesser. Ein weiteres Montageloch befindet sich
oberhalb des Netzteilmodules in der Nähe des Sicherungshalters. Mit Hilfe dieser
Löcher kann die Leiterplatte unter Verwendung von geeignetem Montage-Material
(z.B. M3-Abstandbolzen oder 3mm-Abstandrollen in Verbindung mit passenden
Schrauben, Muttern, Scheiben etc.) an der Unterlage fixiert werden.
Passendes Montagematerial ist im Lieferumfang nicht enthalten, da dieses für den
jeweiligen Anwendungszweck unterschiedlich ist und speziell beschafft werden
muss. So wird z.B. für Holz-, Kunststoff-oder Metall-Gehäuse unterschiedliches
Montagematerial benötigt, das neben dem Gehäuse-Typ auch von der Dicke des
Gehäuses abhängt.
A
Es wird dringend empfohlen den gesamten Aufbau fest in ein Gehäuse
einzubauen, der auch die mechanische Befestigung der Module übernimmt.
Von einem "fliegenden Aufbau" ist dringend abzuraten, da im Falle
leitender Verbindungen zwischen den Modulen (z.B. zufälliges gegenseitiges
Berühren von Modul-Platinen) diese beschädigt werden! Wir lehnen in solchen
Fällen die Gewährleistung ab.
Bei Bedarf kann die Leiterplatte zwischen der Netzteil-Einheit und der Busplatine
auch getrennt (= zersägt) werden. Die Trennung erfolgt in diesem Fall an der in der
Skizze aufgezeichneten Linie zwischen Netzteil-Einheit und der Busplatine. Hier
befinden sich auch die Anschlusspunkte für zwei Reihen optional verwendbarer
Flachstecker, die mit – 12V, GND, +12V und +5V beschriftet sind. Nach der Trennung
der Leiterplatte können an den hierfür vorgesehenen Stellen 6,3mm Flachstecker
eingelötet werden. Die Verbindung zwischen der Netzteil-Einheit und der Busplatine
erfolgt dann mit passenden Verbindungskabeln mit Steckschuhen. Es ist auch
möglich die Verbindungskabel statt der Verwendung von Flachsteckern und
Steckschuhen direkt einzulöten.
Flachstecker und Verbindungskabel sind im Lieferumfang nicht enthalten.
Die Montage der abgetrennten Busplatine erfolgt wie oben beschrieben. Die Netzteil-
Einheit wird mit 2 Schrauben an der Kaltgeräte-Buchse befestigt. Zusätzlich kann das
Loch neben dem Sicherungshalter zur Fixierung verwendet werden.
A
Prüfen Sie vor der Inbetriebnahme der abgetrennten Netzteil-Einheit
unbedingt nochmals ob die bei den Sicherheitshinweisen erwähnte
Schutzabdeckung vorhanden und fest montiert ist !
