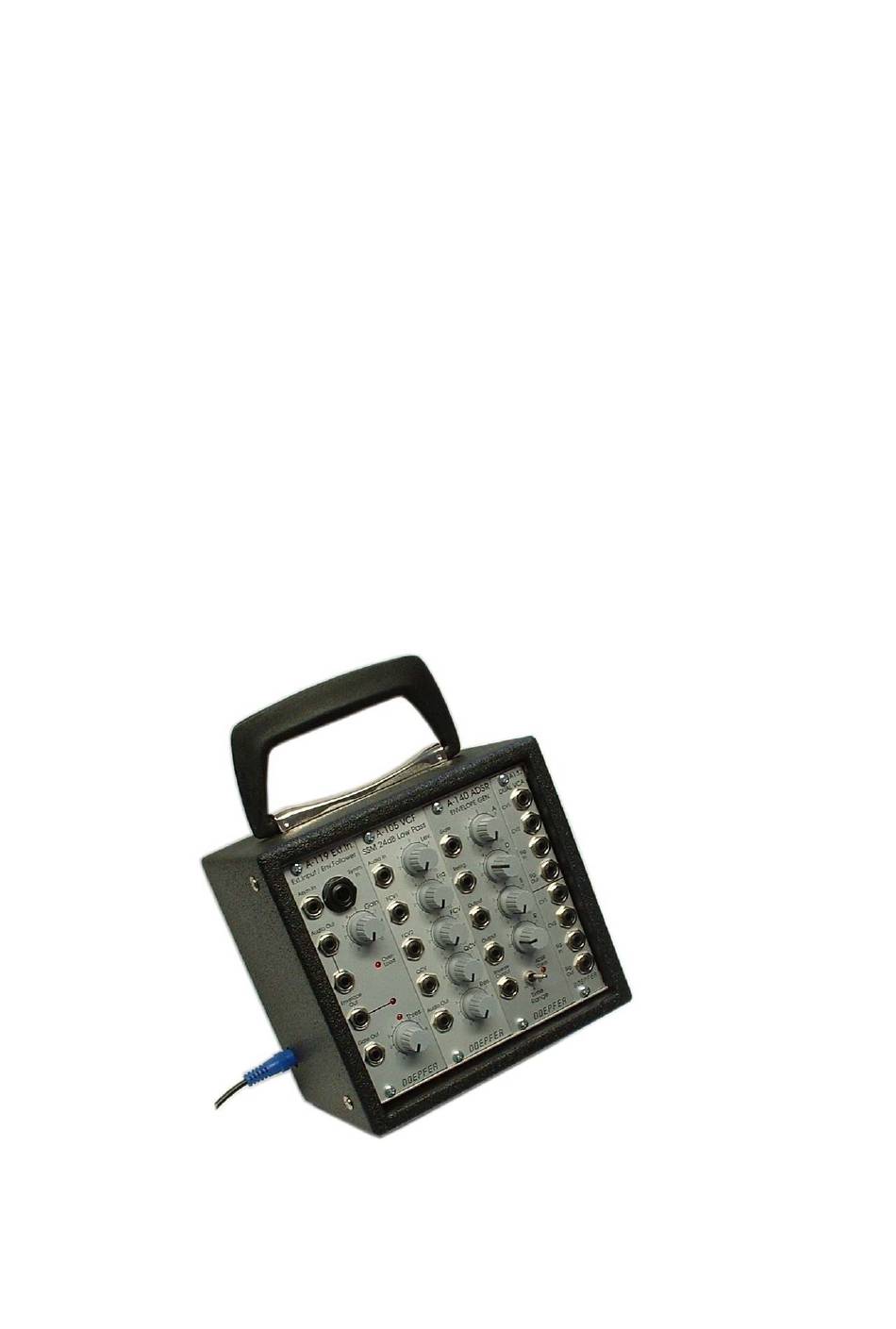

- Seite 1 A-100 Analog Modular System A-100 Miniature Case A-100MC A-100 Miniatur-Netzteil/ A-100 Miniature Supply A-100MBP Version 4 (2021) Bedienungshinweise User's Guide doepfer Musikelektronik Gmbh...
- Seite 2 A-100MC besteht aus einem kleinen Gehäuse mit 32TE Breite und eingebautem A-100MBP. Daher gibt es eine gemeinsame Anleitung für beide Produkte. Das A-100MBP liefert die zum Betrieb der Module des Systems A-100 erforderlichen Versorgungsspannungen +12 V und -12 V sowie eine zusätzliche Versorgungsspannung von +5 V, die einige Module benötigen.
- Seite 3 • Die Buskabel bei Original A-100-Modulen werden seit 2012 so hergestellt, dass sie zu den Wannenstiftleisten passen. Nur bei älteren A-100-Modulen, die vor 2012 produziert wurden, kann es sein, dass die "Nase" an der falschen Stelle sitzt, da früher beim A-100 keine Stiftleisten mit Verpolungsschutz eingesetzt wurden. Wenden Sie sich in diesem...
- Seite 4 (3) LEDs Die beiden LEDs dienen zur Kontrolle der Spannungsversorgung. Bei ordnungsmäßen Betrieb müssen beide LEDs leuchten. Die obere LED ist die Kontrollanzeige für +12V an, die untere für – 12V. Sollten nicht beide LEDs leuchten, überprüfen Sie zunächst, ob an der Steckdose, in die der Steckertrafo eingesteckt ist, Netzspannung anliegt, ob der Steckertrafo Spannung liefert und ob nicht versehentlich ein Netzteil, das Gleichspannung (DC) liefert, angeschlossen ist.
- Seite 5 The A-100MC is a small case with 32 HP width and a built in A-100MBP. The A-100MBP provide the usual A-100 supply voltages +12 V and -12 V, and an additional +5 V supply, required only for a few modules. The maximum current loading capacity is 200 mA for +12 V and –12V, and 50 mA for the +5 V supply.
- Seite 6 This is the socket to which the plug from the external power supply is connected (12-15V AC, min. 400mA) (2) Bus connectors These are the pin headers which are used to connect the A-100 modules. Up to five modules can be connected: •...
- Seite 7 (3) LEDs The two LEDs indicate that the power supply is working properly. Once the A-100MBP is connected to the external AC/AC adapter, both LEDs should come on. The upper LED is the indicator for +12V, the lower for – 12V. If both LEDs don’...
- Seite 8 Notes: doepfer Musikelektronik GmbH...
