DOEPFER MUSIKELEKTRONIK A-100 Betriebs- Und Einbauhinweise
Analog modular system
Vorschau ausblenden
Andere Handbücher für A-100:
- Betriebs- und einbauhinweise (12 Seiten) ,
- Verbindungsanleitung (8 Seiten) ,
- Bedienungshinweise (8 Seiten)
Verwandte Anleitungen für DOEPFER MUSIKELEKTRONIK A-100
Inhaltszusammenfassung für DOEPFER MUSIKELEKTRONIK A-100
- Seite 1 A-100 Analog Modular System A-100SSB Small Supply/Bus Betriebs- und Einbauhinweise doepfer Musikelektronik Gmbh...
- Seite 2 +5V entnommenen Ströme addiert werden müssen. Dieser Wert darf nicht mehr als 380mA betragen. An die Busplatine können bis zu 8 A-100-Module oder 100% kompatible Module anderer Hersteller angeschlossen werden. Neben der Stromversorgung liegen auf dem Bus auch die Signalleitungen CV und GATE, die bei Bedarf zur internen Verbindung dieser Signale verwendet werden können (z.B.
- Seite 3 Prüfen Sie vor der Inbetriebnahme (d.h. vor der Verbindung zum Stromnetz), unbedingt ob diese Schutzabdeckung vorhanden und fest montiert ist ! Falls das nicht zutrifft, verbinden Sie A-100SSB auf keinen Fall mit dem Stromnetz und geben Sie das Gerät zur Überprüfung an den Händler zurück, wo Sie es erworben haben ! Andernfalls besteht Lebensgefahr ! Falls ein Austausch der Sicherung nötig ist, trennen Sie A-100SSB...

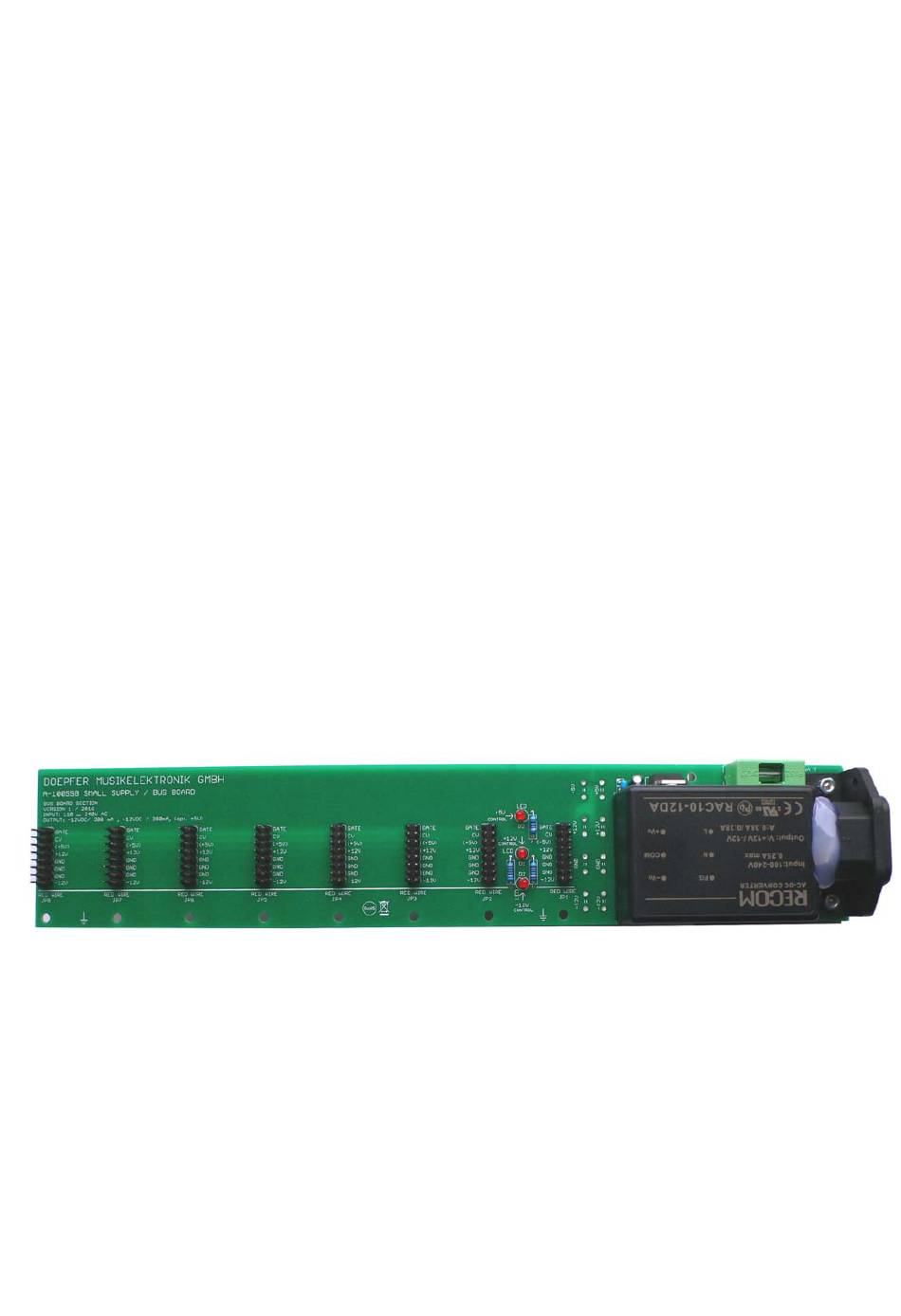

- Seite 4 (1) Kaltgeräte-Steckdose zur Herstellung der Verbindung zum Stromnetz (2) Sicherungshalter mit Sicherung Netzteil-Modul Montageloch Trennstelle (falls 5V Spannungsregler Netzteil-Einheit und Busplatine getrennt Anschlüsse für werden) optionale Flachstecker (3) Kontroll-LEDs für +5V, +12V und –12V (4) 16-polige Stiftleisten zum Montagelöcher Anschluss der Module...
- Seite 5 (4) Stiftleisten zum Anschluss der A-100-Module (JP1 ...JP8) Die acht 16-poligen Stiftleisten dienen dem Anschluss der A-100-Module. Gehen Sie folgendermaßen beim Einbau, Ausbau oder Wechseln von Modulen vor: • Trennen Sie A-100SSB vom Netz, d.h. ziehen Sie das Netzkabel aus der Kaltgeräte-Steckdose (1) oder aus der Wandsteckdose.
- Seite 6 • Verbinden Sie nie Module mit dem Bus, während die Stromversorgung eingeschaltet ist ! • In beiden Fällen können Module und/oder A-100SSB beschädigt werden. Grundsätzliche Informationen zum Modulsystem finden Sie auf unserer Website www.doepfer.de bei den Produktinformationen zum Modulsystem A-100 und auf der FAQ-Seite, z.B.: www.doepfer.de Produkte...
