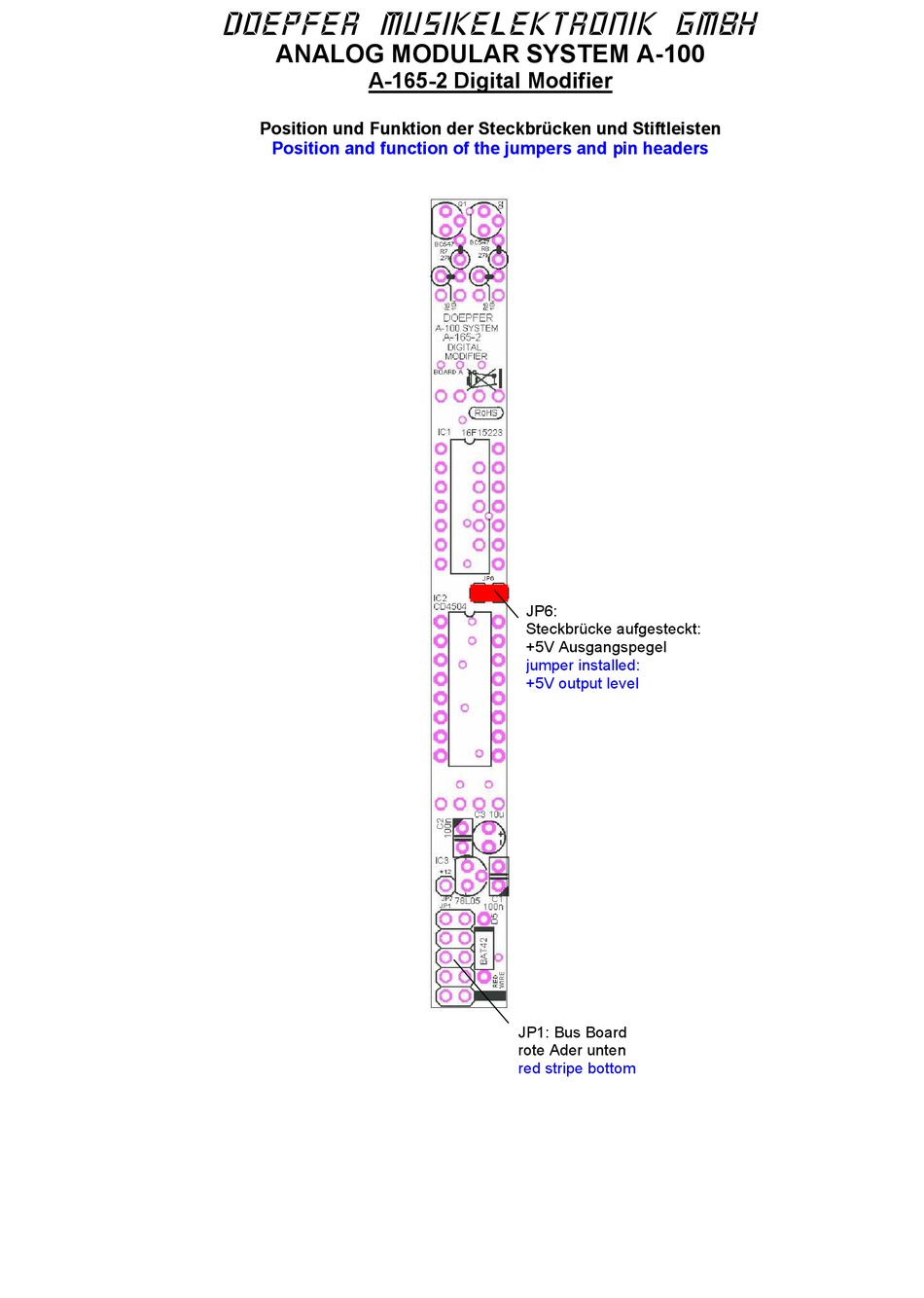

DOEPFER MUSIKELEKTRONIK GMBH
ANALOG MODULAR SYSTEM A-100
A-165-2 Digital Modifier
Position und Funktion der Steckbrücken und Stiftleisten
Position and function of the jumpers and pin headers
JP6:
Steckbrücke aufgesteckt:
+5V Ausgangspegel
jumper installed:
+5V output level
JP1: Bus Board
rote Ader unten
red stripe bottom
Werbung
Verwandte Anleitungen für DOEPFER MUSIKELEKTRONIK A-100
Inhaltszusammenfassung für DOEPFER MUSIKELEKTRONIK A-100
- Seite 1 DOEPFER MUSIKELEKTRONIK GMBH ANALOG MODULAR SYSTEM A-100 A-165-2 Digital Modifier Position und Funktion der Steckbrücken und Stiftleisten Position and function of the jumpers and pin headers JP6: Steckbrücke aufgesteckt: +5V Ausgangspegel jumper installed: +5V output level JP1: Bus Board rote Ader unten...
- Seite 2 rechter Pin von JP6 verbunden mit JP7: +11V Ausgangspegel verbinden Sie niemals den linken Pin von J6 mit JP7! Das zerstört das Modul! right pin of JP6 wired to JP7: +11V output level never connect the left pin of J6 to JP7! This will damage the module! JP1: Bus Board rote Ader unten...
