Seite 4: Inhaltsverzeichnis
® Betriebsanleitung Probenehmer Anschlussbox Inhalt Inhaltsverzeichnis Inhalt ................. 4 Inhaltsverzeichnis ..............4 Konformitätserklärung ...............5 Ex-Zulassung Probenehmer Anschlussbox ......6 Übersicht und bestimmungsgemäße Verwendung ..7 Übersicht ...................7 Bestimmungsgemäße Verwendung ..........7 2.2.1 Ex-Bestimmungen ..............7 Technische Daten ............8 Allgemeine Sicherheits- und Gefahrenhinweise... 8 Gefahrenhinweise..............8 4.1.1 Allgemeine Gefahrenhinweise...........8... -
Seite 5: Konformitätserklärung
® Betriebsanleitung Probenehmer Anschlussbox Konformitätserklärung Probenehmer Anschlussbox - Rev. 01 vom 14.10.2009 Seite 5... -
Seite 6: Ex-Zulassung Probenehmer Anschlussbox
® Betriebsanleitung Probenehmer Anschlussbox Ex-Zulassung Probenehmer Anschlussbox Die Zulassung ist nur in Verbindung mit der entsprechenden Kennzeichnung auf dem Typenschild des Messumformers gültig. Seite 6 Probenehmer Anschlussbox - Rev. 01 vom 14.10.2009... -
Seite 7: Übersicht Und Bestimmungsgemäße Verwendung

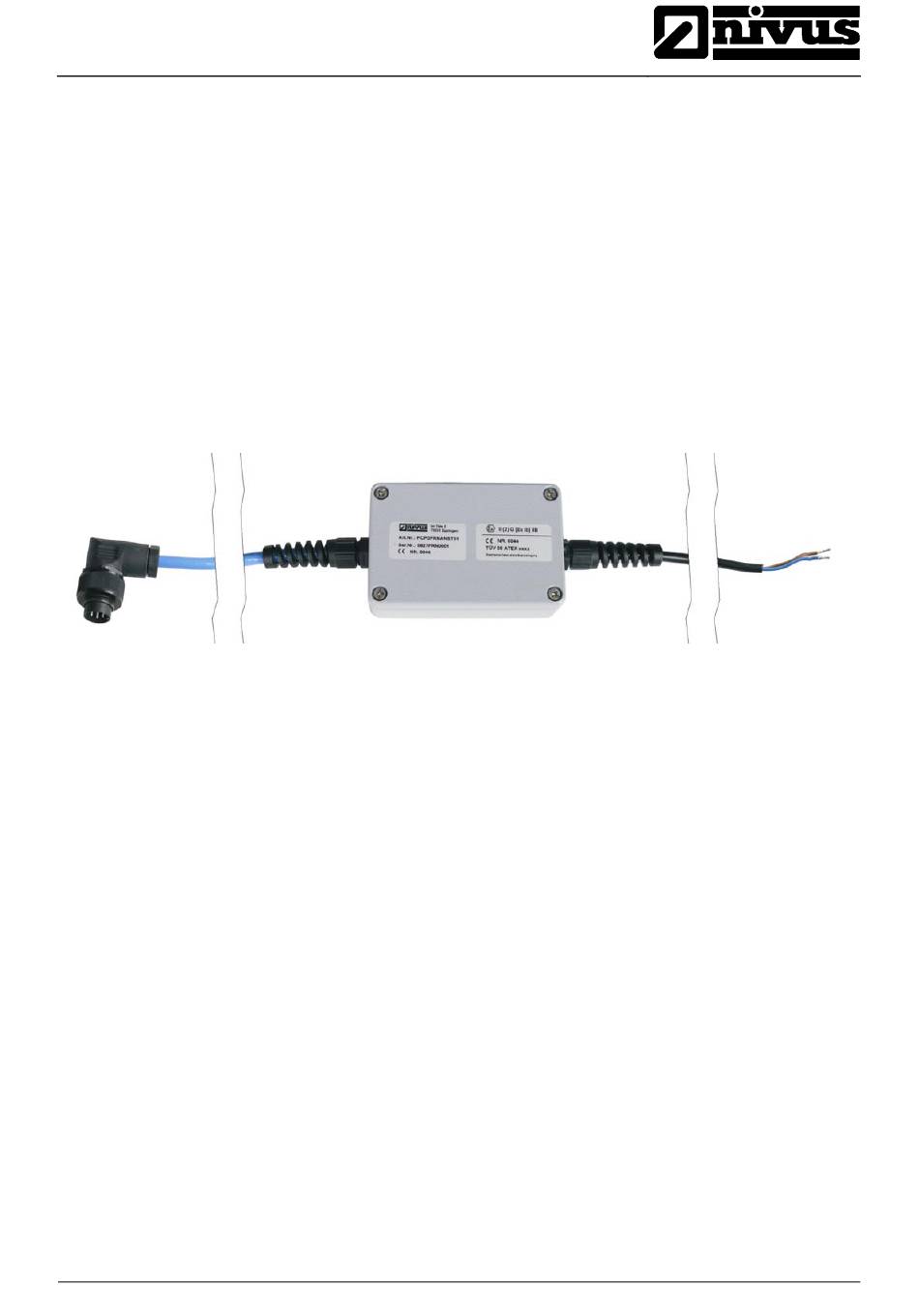

® Betriebsanleitung Probenehmer Anschlussbox Übersicht und bestimmungsgemäße Verwendung Übersicht Anschlussbox Anschlusskabel für Probenehmer Anschlusskabel mit Stecker für PCM Pro Abb. 2-1 Übersicht Bestimmungsgemäße Verwendung Die Anschlussbox ist für den Anschluss eines Probenehmers zur Mengenpro- portionalen Probenahme konzipiert. Die Ansteuerung erfolgt mittels des Messumformers Typ PCM Pro. Die Anschlussbox ist ausschließlich zum oben aufgeführten Zweck bestimmt. -
Seite 8: Technische Daten
® Betriebsanleitung Probenehmer Anschlussbox Technische Daten Versorgungsspannung Versorgung durch das PCM Pro Max. Schaltspannung 33 V Max. Schaltstrom 190 mA Max. Schaltleistung 6,27 W Ex-Zulassung II (2) G [Ex ib] IIB Betriebstemperatur -10 °C bis +40 °C Lagertemperatur -20 °C bis +60 °C Abmessungen 95 x 65 x 35 mm [L x B x H] Kabellängen... -
Seite 9: Gerätekennzeichnung
Eigenschaften Ihres Gerätes negativ verändern oder außer Kraft setzen. Für Schäden, die durch die Verwendung von Nicht-Originalteilen und Nicht- Original-Zubehörteilen entstehen, ist die Haftung der Fa. NIVUS ausgeschlos- sen. Abschaltprozeduren Vor Wartungs-, Reinigungs- und/oder Reparaturarbeiten (nur durch Fachper- sonal) ist das Gerät unbedingt stromlos zu schalten. -
Seite 10: Pflichten Des Betreibers
® Betriebsanleitung Probenehmer Anschlussbox Pflichten des Betreibers In dem EWR (Europäischen Wirtschaftsraum) sind die nationale Umsetzung der Rahmenrichtlinie (89/391/EWG) sowie die dazugehörigen Einzelrichtlinien und davon besonders die Richtlinie (89/655/EWG) über die Mindest- vorschriften für Sicherheit und Gesundheitsschutz bei Benutzung von Ar- beitsmitteln durch Arbeitnehmer bei der Arbeit, jeweils in der gültigen Fas- sung, zu beachten und einzuhalten. -
Seite 11: Lagerung, Lieferung Und Transport
Unversehrtheit. Eventuell festgestellte Transportschäden bitten wir unverzüglich dem anliefernden Frachtführer zu melden. Ebenso ist ei- ne unverzügliche, schriftliche Meldung an NIVUS GmbH Eppingen zu senden. Unvollständigkeiten der Lieferung melden Sie bitte innerhalb von 2 Wochen schriftlich an Ihre zuständige Vertretung oder direkt an das Stammhaus in Ep- pingen. -
Seite 12: Installation
® Betriebsanleitung Probenehmer Anschlussbox Installation Montage und Anschluss 6.1.1 Montage Die Montage der Anschlussbox muss außerhalb der Ex Zone erfolgen! 6.1.2 Anschluss am Messumformer PCM Pro Die Anschlussbox ist zum Anschluss an den Messumformer PCM Pro konzipiert. Über einen 7-poligen Stecker wird die Anschlussbox mit dem PCM Pro Messum- former verbunden. -
Seite 13: Gehäusemaße
® Betriebsanleitung Probenehmer Anschlussbox 6.1.4 Gehäusemaße Abb. 6-1 Gehäuse Anschlussbox Buchse für Luftultraschallsensor Buchse für Wasserultraschall Kombisensor 8-polige Flanschdose für Bluetooth / GSM Modul 7-polige Flanschdose für Probenehmer Anschlussbox Abb. 6-1 Gehäuse PCM Pro Messumformer Probenehmer Anschlussbox - Rev. 01 vom 14.10.2009 Seite 13... -
Seite 14: Parametrierung
® Betriebsanleitung Probenehmer Anschlussbox Parametrierung 7.1.1 Parametriermenü „Relaisausgänge“ Abb. 7-1 Relaisausgänge - Untermenü Innerhalb dieses Menüs können die unten angegebenen Funktionen dem Relais in der Probenehmer Anschlussbox zugeordnet werden. Zur Verfügung stehen: Funktion nicht aktiv Grenzkontakt Durchfluss (Relais spricht bei Überschreitung eines einzu- gebenden Durchflussgrenzwertes an und fällt bei Unterschreitung eines zweiten einzugebenden Grenzwertes wieder ab.) Grenzkontakt Geschwindigkeit (Relais spricht bei Überschreitung eines ein-... - Seite 15 ® Betriebsanleitung Probenehmer Anschlussbox Mittels >ALT<-Taste kann zwischen >Schließer< und >Öffner< gewählt wer- Logik den. Bei Auswahl >Schließer< zieht das Relais bei Erreichen des entsprechend ein- gestellten Funktionswertes an, bei >Öffner< zieht das Relais sofort nach Ende der Parametrierung an und fällt beim Erreichen des entsprechend eingestellten Funktionswertes ab.
- Seite 16 ® Betriebsanleitung Probenehmer Anschlussbox Das PCM Pro ist so programmiert, dass die im Speicherzyklus angefallenen Impulse sofort abgearbeitet werden. Ist die Messzeit dafür nicht ausreichend, schaltet das PCM Pro automatisch in den permanent Modus um, bis die Im- pulse abgearbeitet wurden. Aus diesem Grund ist es wichtig, die Impulsmenge auf die zu erwartende ma- ximale Menge abzustimmen.
-
Seite 17: Fehlerbeschreibung
® Betriebsanleitung Probenehmer Anschlussbox Fehlerbeschreibung Fehler Mögliche Fehler- Fehlerbeseitigung ursache Es erfolgt keine Probe- Falsche Parametrie- Siehe Kapitel Parametrierung nahme rung am PCM Pro Eingang am Probe- Einstellungen am Probenehmer überprüfen nehmer nicht aktiv Zyklus anpassen Falsche Verdrahtung Verdrahtung überprüfen Wartung und Reinigung Auf Grund der häufigen Anwendung des Messsystems im Abwasserbereich, das mit gefährlichen Krankheitskeimen belastet sein könnte, müssen sie beim...
