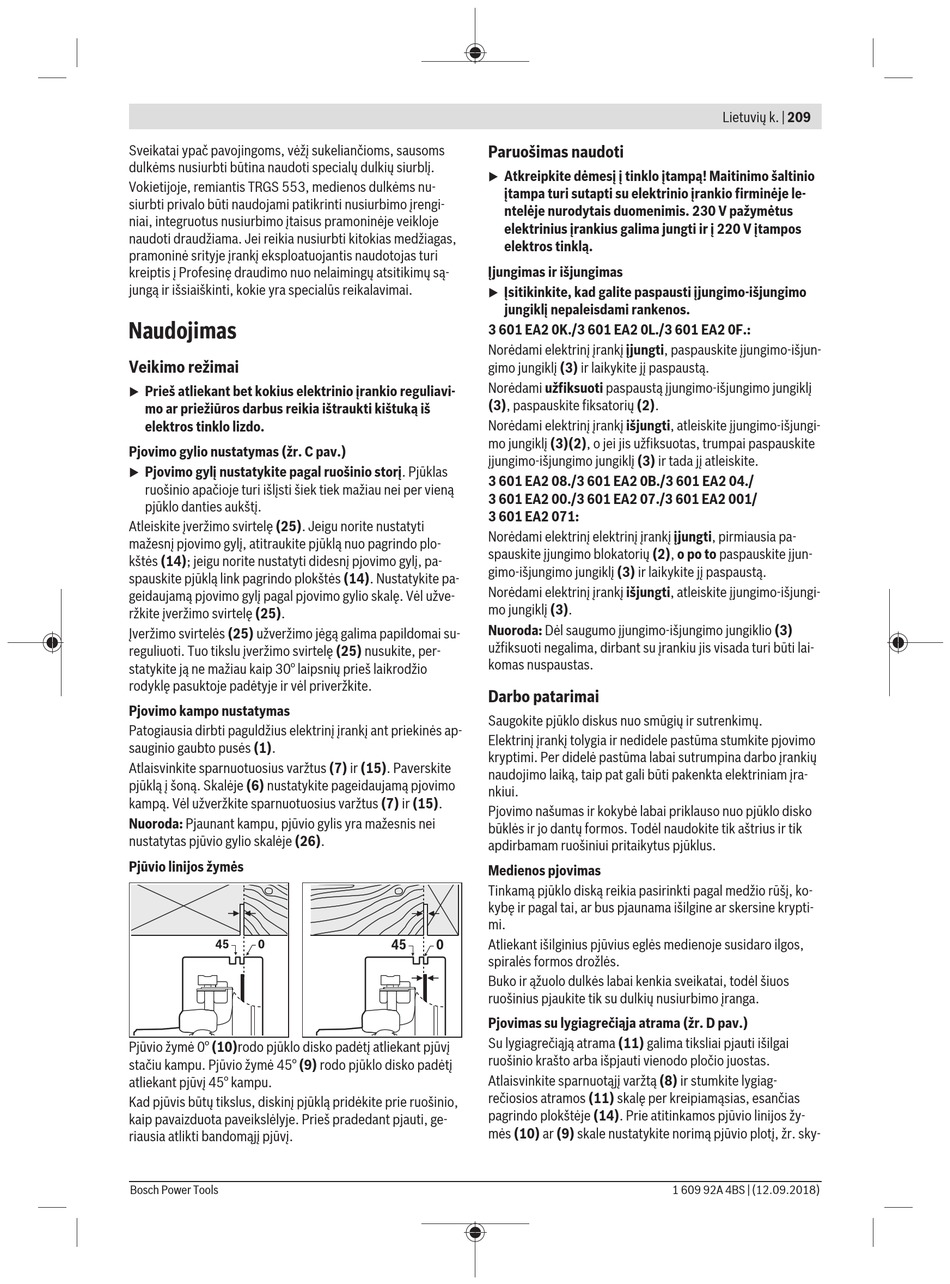

Bosch GKS 235 Turbo Professional Originalbetriebsanleitung Seite 209

Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms
dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Vokietijoje, remiantis TRGS 553, medienos dulkėms nu-
siurbti privalo būti naudojami patikrinti nusiurbimo įrengi-
niai, integruotus nusiurbimo įtaisus pramoninėje veikloje
naudoti draudžiama. Jei reikia nusiurbti kitokias medžiagas,
pramoninė srityje įrankį eksploatuojantis naudotojas turi
kreiptis į Profesinę draudimo nuo nelaimingų atsitikimų są-
jungą ir išsiaiškinti, kokie yra specialūs reikalavimai.
Naudojimas
Veikimo režimai
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
u
mo ar priežiūros darbus reikia ištraukti kištuką iš
elektros tinklo lizdo.
Pjovimo gylio nustatymas (žr. C pav.)
Pjovimo gylį nustatykite pagal ruošinio storį. Pjūklas
u
ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną
pjūklo danties aukštį.
Atleiskite įveržimo svirtelę (25). Jeigu norite nustatyti
mažesnį pjovimo gylį, atitraukite pjūklą nuo pagrindo plo-
kštės (14); jeigu norite nustatyti didesnį pjovimo gylį, pa-
spauskite pjūklą link pagrindo plokštės (14). Nustatykite pa-
geidaujamą pjovimo gylį pagal pjovimo gylio skalę. Vėl užve-
ržkite įveržimo svirtelę (25).
Įveržimo svirtelės (25) užveržimo jėgą galima papildomai su-
reguliuoti. Tuo tikslu įveržimo svirtelę (25) nusukite, per-
statykite ją ne mažiau kaip 30° laipsnių prieš laikrodžio
rodyklę pasuktoje padėtyje ir vėl priveržkite.
Pjovimo kampo nustatymas
Patogiausia dirbti paguldžius elektrinį įrankį ant priekinės ap-
sauginio gaubto pusės (1).
Atlaisvinkite sparnuotuosius varžtus (7) ir (15). Paverskite
pjūklą į šoną. Skalėje (6) nustatykite pageidaujamą pjovimo
kampą. Vėl užveržkite sparnuotuosius varžtus (7) ir (15).
Nuoroda: Pjaunant kampu, pjūvio gylis yra mažesnis nei
nustatytas pjūvio gylio skalėje (26).
Pjūvio linijos žymės
45 0
Pjūvio žymė 0° (10)rodo pjūklo disko padėtį atliekant pjūvį
stačiu kampu. Pjūvio žymė 45° (9) rodo pjūklo disko padėtį
atliekant pjūvį 45° kampu.
Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio,
kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, ge-
riausia atlikti bandomąjį pjūvį.
Bosch Power Tools
Paruošimas naudoti
Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio
u
įtampa turi sutapti su elektrinio įrankio firminėje le-
ntelėje nurodytais duomenimis. 230 V pažymėtus
elektrinius įrankius galima jungti ir į 220 V įtampos
elektros tinklą.
Įjungimas ir išjungimas
Įsitikinkite, kad galite paspausti įjungimo-išjungimo
u
jungiklį nepaleisdami rankenos.
3 601 EA2 0K./3 601 EA2 0L./3 601 EA2 0F.:
Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun-
gimo jungiklį (3) ir laikykite jį paspaustą.
Norėdami užfiksuoti paspaustą įjungimo-išjungimo jungiklį
(3), paspauskite fiksatorių (2).
Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi-
mo jungiklį (3)(2), o jei jis užfiksuotas, trumpai paspauskite
įjungimo-išjungimo jungiklį (3) ir tada jį atleiskite.
3 601 EA2 08./3 601 EA2 0B./3 601 EA2 04./
3 601 EA2 00./3 601 EA2 07./3 601 EA2 001/
3 601 EA2 071:
Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia pa-
spauskite įjungimo blokatorių (2), o po to paspauskite įjun-
gimo-išjungimo jungiklį (3) ir laikykite jį paspaustą.
Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi-
mo jungiklį (3).
Nuoroda: Dėl saugumo įjungimo-išjungimo jungiklio (3)
užfiksuoti negalima, dirbant su įrankiu jis visada turi būti lai-
komas nuspaustas.
Darbo patarimai
Saugokite pjūklo diskus nuo smūgių ir sutrenkimų.
Elektrinį įrankį tolygia ir nedidele pastūma stumkite pjovimo
kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių
naudojimo laiką, taip pat gali būti pakenkta elektriniam įra-
nkiui.
Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko
būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik
apdirbamam ruošiniui pritaikytus pjūklus.
Medienos pjovimas
Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, ko-
kybę ir pagal tai, ar bus pjaunama išilgine ar skersine krypti-
mi.
Atliekant išilginius pjūvius eglės medienoje susidaro ilgos,
45 0
spiralės formos drožlės.
Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos
ruošinius pjaukite tik su dulkių nusiurbimo įranga.
Pjovimas su lygiagrečiąja atrama (žr. D pav.)
Su lygiagrečiąją atrama (11) galima tiksliai pjauti išilgai
ruošinio krašto arba išpjauti vienodo pločio juostas.
Atlaisvinkite sparnuotąjį varžtą (8) ir stumkite lygiag-
rečiosios atramos (11) skalę per kreipiamąsias, esančias
pagrindo plokštėje (14). Prie atitinkamos pjūvio linijos žy-
mės (10) ar (9) skale nustatykite norimą pjūvio plotį, žr. sky-
