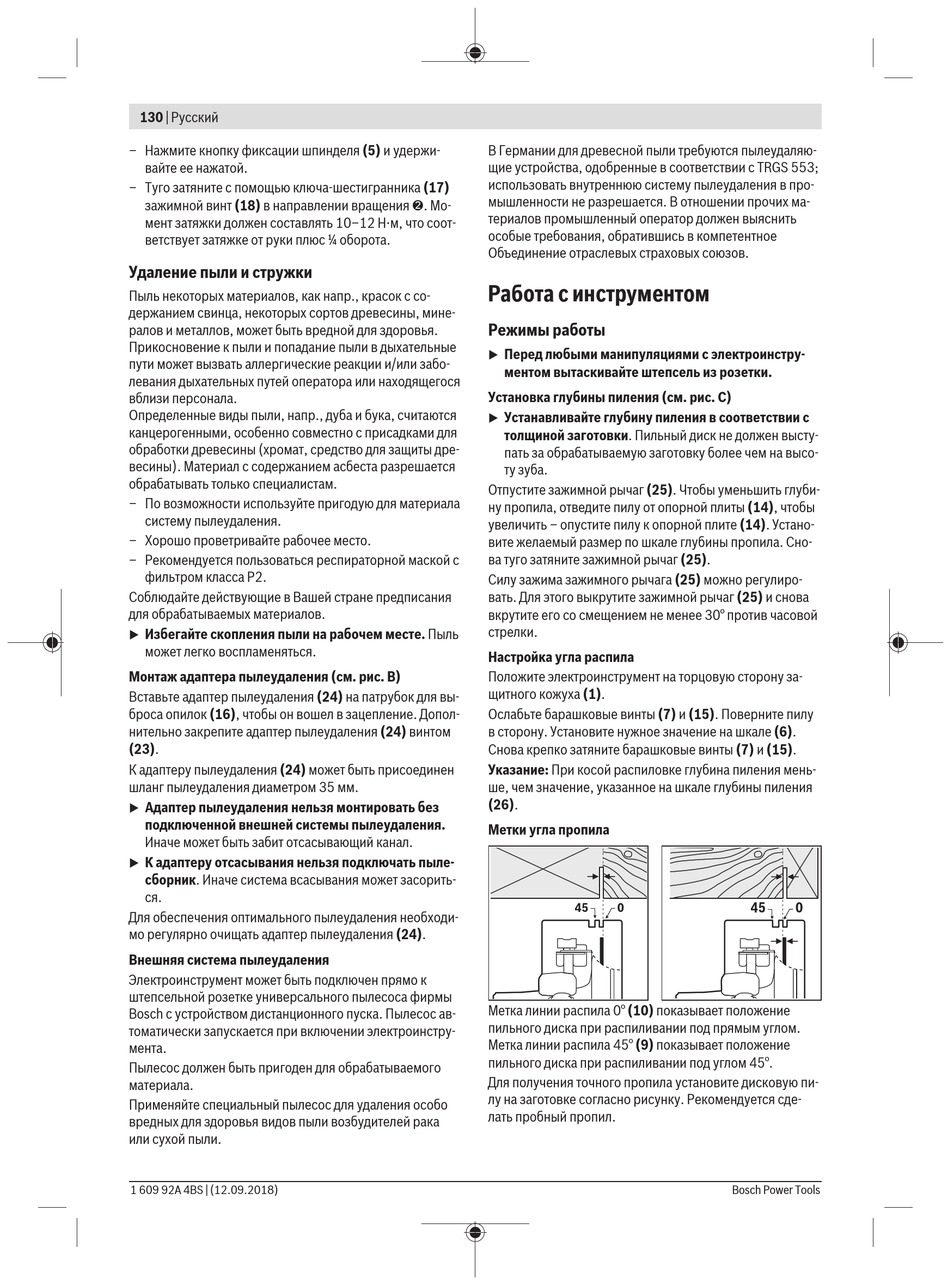

130 | Русский
– Нажмите кнопку фиксации шпинделя (5) и удержи-
вайте ее нажатой.
– Туго затяните с помощью ключа-шестигранника (17)
зажимной винт (18) в направлении вращения ➋. Мо-
мент затяжки должен составлять 10–12 Н·м, что соот-
ветствует затяжке от руки плюс ¼ оборота.
Удаление пыли и стружки
Пыль некоторых материалов, как напр., красок с со-
держанием свинца, некоторых сортов древесины, мине-
ралов и металлов, может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в дыхательные
пути может вызвать аллергические реакции и/или забо-
левания дыхательных путей оператора или находящегося
вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считаются
канцерогенными, особенно совместно с присадками для
обработки древесины (хромат, средство для защиты дре-
весины). Материал с содержанием асбеста разрешается
обрабатывать только специалистам.
– По возможности используйте пригодую для материала
систему пылеудаления.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной маской с
фильтром класса Р2.
Соблюдайте действующие в Вашей стране предписания
для обрабатываемых материалов.
Избегайте скопления пыли на рабочем месте. Пыль
u
может легко воспламеняться.
Монтаж адаптера пылеудаления (см. рис. B)
Вставьте адаптер пылеудаления (24) на патрубок для вы-
броса опилок (16), чтобы он вошел в зацепление. Допол-
нительно закрепите адаптер пылеудаления (24) винтом
(23).
К адаптеру пылеудаления (24) может быть присоединен
шланг пылеудаления диаметром 35 мм.
Адаптер пылеудаления нельзя монтировать без
u
подключенной внешней системы пылеудаления.
Иначе может быть забит отсасывающий канал.
К адаптеру отсасывания нельзя подключать пыле-
u
сборник. Иначе система всасывания может засорить-
ся.
Для обеспечения оптимального пылеудаления необходи-
мо регулярно очищать адаптер пылеудаления (24).
Внешняя система пылеудаления
Электроинструмент может быть подключен прямо к
штепсельной розетке универсального пылесоса фирмы
Bosch с устройством дистанционного пуска. Пылесос ав-
томатически запускается при включении электроинстру-
мента.
Пылесос должен быть пригоден для обрабатываемого
материала.
Применяйте специальный пылесос для удаления особо
вредных для здоровья видов пыли возбудителей рака
или сухой пыли.
1 609 92A 4BS | (12.09.2018)
В Германии для древесной пыли требуются пылеудаляю-
щие устройства, одобренные в соответствии с TRGS 553;
использовать внутреннюю систему пылеудаления в про-
мышленности не разрешается. В отношении прочих ма-
териалов промышленный оператор должен выяснить
особые требования, обратившись в компетентное
Объединение отраслевых страховых союзов.
Работа с инструментом
Режимы работы
Перед любыми манипуляциями с электроинстру-
u
ментом вытаскивайте штепсель из розетки.
Установка глубины пиления (см. рис. C)
Устанавливайте глубину пиления в соответствии с
u
толщиной заготовки. Пильный диск не должен высту-
пать за обрабатываемую заготовку более чем на высо-
ту зуба.
Отпустите зажимной рычаг (25). Чтобы уменьшить глуби-
ну пропила, отведите пилу от опорной плиты (14), чтобы
увеличить – опустите пилу к опорной плите (14). Устано-
вите желаемый размер по шкале глубины пропила. Сно-
ва туго затяните зажимной рычаг (25).
Силу зажима зажимного рычага (25) можно регулиро-
вать. Для этого выкрутите зажимной рычаг (25) и снова
вкрутите его со смещением не менее 30° против часовой
стрелки.
Настройка угла распила
Положите электроинструмент на торцовую сторону за-
щитного кожуха (1).
Ослабьте барашковые винты (7) и (15). Поверните пилу
в сторону. Установите нужное значение на шкале (6).
Снова крепко затяните барашковые винты (7) и (15).
Указание: При косой распиловке глубина пиления мень-
ше, чем значение, указанное на шкале глубины пиления
(26).
Метки угла пропила
45 0
Метка линии распила 0° (10) показывает положение
пильного диска при распиливании под прямым углом.
Метка линии распила 45° (9) показывает положение
пильного диска при распиливании под углом 45°.
Для получения точного пропила установите дисковую пи-
лу на заготовке согласно рисунку. Рекомендуется сде-
лать пробный пропил.
45 0
