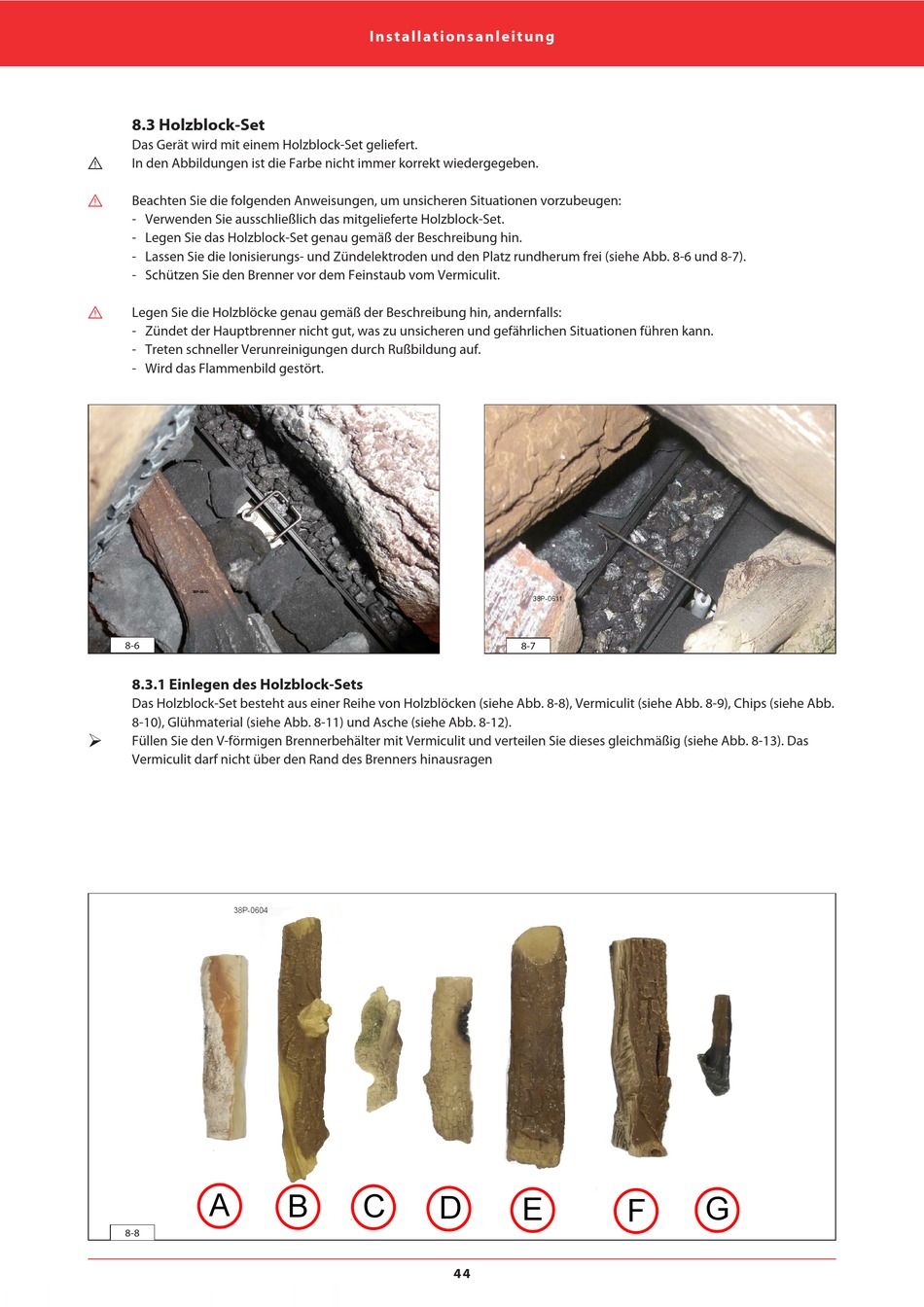

8.3 Holzblock-Set

Das Gerät wird mit einem Holzblock-Set geliefert.
3
In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben.
3
Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen:
- Verwenden Sie ausschließlich das mitgelieferte Holzblock-Set.
- Legen Sie das Holzblock-Set genau gemäß der Beschreibung hin.
- Lassen Sie die Ionisierungs- und Zündelektroden und den Platz rundherum frei (siehe Abb. 8-6 und 8-7).
- Schützen Sie den Brenner vor dem Feinstaub vom Vermiculit.
3
Legen Sie die Holzblöcke genau gemäß der Beschreibung hin, andernfalls:
- Zündet der Hauptbrenner nicht gut, was zu unsicheren und gefährlichen Situationen führen kann.
- Treten schneller Verunreinigungen durch Rußbildung auf.
- Wird das Flammenbild gestört.
38P-0610
8-6

8.3.1 Einlegen des Holzblock-Sets

Das Holzblock-Set besteht aus einer Reihe von Holzblöcken (siehe Abb. 8-8), Vermiculit (siehe Abb. 8-9), Chips (siehe Abb.
8-10), Glühmaterial (siehe Abb. 8-11) und Asche (siehe Abb. 8-12).
1
Füllen Sie den V-förmigen Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Abb. 8-13). Das
Vermiculit darf nicht über den Rand des Brenners hinausragen
38P-0604
A
8-8
I nst allati on sanleitung
B C
D
44
38P-0611
8-7
E
F
G
