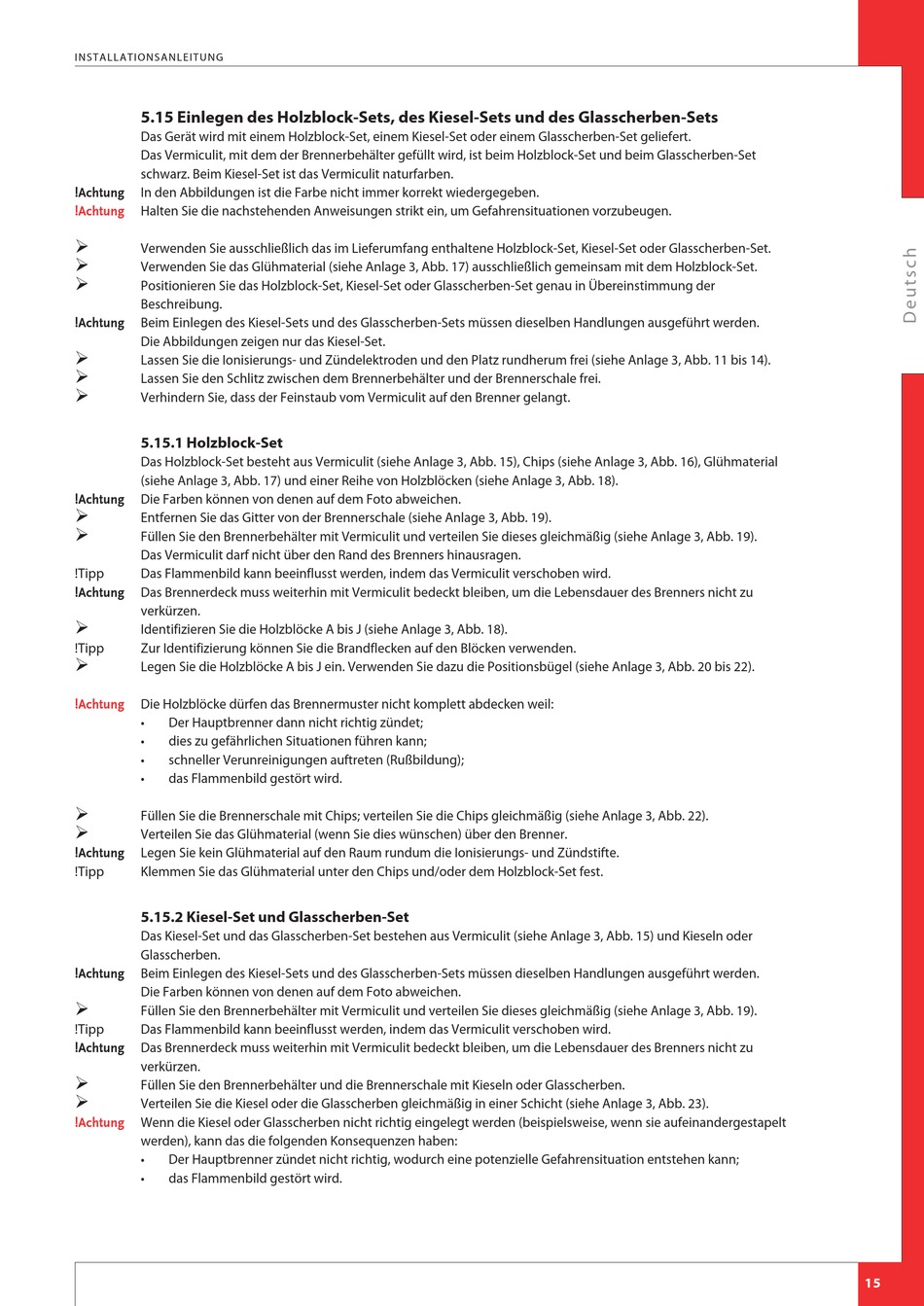

IN S T A LLA TION S A N LE ITU N G
5.15 Einlegen des Holzblock-Sets, des Kiesel-Sets und des Glasscherben-Sets
Das Gerät wird mit einem Holzblock-Set, einem Kiesel-Set oder einem Glasscherben-Set geliefert.
Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set und beim Glasscherben-Set
schwarz. Beim Kiesel-Set ist das Vermiculit naturfarben.
!Achtung In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben.
Halten Sie die nachstehenden Anweisungen strikt ein, um Gefahrensituationen vorzubeugen.
!Achtung
Ø
Verwenden Sie ausschließlich das im Lieferumfang enthaltene Holzblock-Set, Kiesel-Set oder Glasscherben-Set.
Ø
Verwenden Sie das Glühmaterial (siehe Anlage 3, Abb. 17) ausschließlich gemeinsam mit dem Holzblock-Set.
Ø
Positionieren Sie das Holzblock-Set, Kiesel-Set oder Glasscherben-Set genau in Übereinstimmung der
Beschreibung.
!Achtung Beim Einlegen des Kiesel-Sets und des Glasscherben-Sets müssen dieselben Handlungen ausgeführt werden.
Die Abbildungen zeigen nur das Kiesel-Set.
Ø
Lassen Sie die Ionisierungs- und Zündelektroden und den Platz rundherum frei (siehe Anlage 3, Abb. 11 bis 14).
Ø
Lassen Sie den Schlitz zwischen dem Brennerbehälter und der Brennerschale frei.
Ø
Verhindern Sie, dass der Feinstaub vom Vermiculit auf den Brenner gelangt.
5.15.1 Holzblock-Set
Das Holzblock-Set besteht aus Vermiculit (siehe Anlage 3, Abb. 15), Chips (siehe Anlage 3, Abb. 16), Glühmaterial
(siehe Anlage 3, Abb. 17) und einer Reihe von Holzblöcken (siehe Anlage 3, Abb. 18).
Die Farben können von denen auf dem Foto abweichen.
!Achtung
Ø
Entfernen Sie das Gitter von der Brennerschale (siehe Anlage 3, Abb. 19).
Ø
Füllen Sie den Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Anlage 3, Abb. 19).
Das Vermiculit darf nicht über den Rand des Brenners hinausragen.
!Tipp Das Flammenbild kann beeinflusst werden, indem das Vermiculit verschoben wird.
Das Brennerdeck muss weiterhin mit Vermiculit bedeckt bleiben, um die Lebensdauer des Brenners nicht zu
!Achtung
verkürzen.
Ø
Identifizieren Sie die Holzblöcke A bis J (siehe Anlage 3, Abb. 18).
!Tipp Zur Identifizierung können Sie die Brandflecken auf den Blöcken verwenden.
Ø
Legen Sie die Holzblöcke A bis J ein. Verwenden Sie dazu die Positionsbügel (siehe Anlage 3, Abb. 20 bis 22).
Die Holzblöcke dürfen das Brennermuster nicht komplett abdecken weil:
!Achtung
• Der Hauptbrenner dann nicht richtig zündet;
• dies zu gefährlichen Situationen führen kann;
• schneller Verunreinigungen auftreten (Rußbildung);
• das Flammenbild gestört wird.
Ø
Füllen Sie die Brennerschale mit Chips; verteilen Sie die Chips gleichmäßig (siehe Anlage 3, Abb. 22).
Ø
Verteilen Sie das Glühmaterial (wenn Sie dies wünschen) über den Brenner.
Legen Sie kein Glühmaterial auf den Raum rundum die Ionisierungs- und Zündstifte.
!Achtung
!Tipp Klemmen Sie das Glühmaterial unter den Chips und/oder dem Holzblock-Set fest.
5.15.2 Kiesel-Set und Glasscherben-Set
Das Kiesel-Set und das Glasscherben-Set bestehen aus Vermiculit (siehe Anlage 3, Abb. 15) und Kieseln oder
Glasscherben.
Beim Einlegen des Kiesel-Sets und des Glasscherben-Sets müssen dieselben Handlungen ausgeführt werden.
!Achtung
Die Farben können von denen auf dem Foto abweichen.
Ø
Füllen Sie den Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Anlage 3, Abb. 19).
!Tipp Das Flammenbild kann beeinflusst werden, indem das Vermiculit verschoben wird.
Das Brennerdeck muss weiterhin mit Vermiculit bedeckt bleiben, um die Lebensdauer des Brenners nicht zu
!Achtung
verkürzen.
Ø
Füllen Sie den Brennerbehälter und die Brennerschale mit Kieseln oder Glasscherben.
Ø
Verteilen Sie die Kiesel oder die Glasscherben gleichmäßig in einer Schicht (siehe Anlage 3, Abb. 23).
Wenn die Kiesel oder Glasscherben nicht richtig eingelegt werden (beispielsweise, wenn sie aufeinandergestapelt
!Achtung
werden), kann das die folgenden Konsequenzen haben:
• Der Hauptbrenner zündet nicht richtig, wodurch eine potenzielle Gefahrensituation entstehen kann;
• das Flammenbild gestört wird.
15
