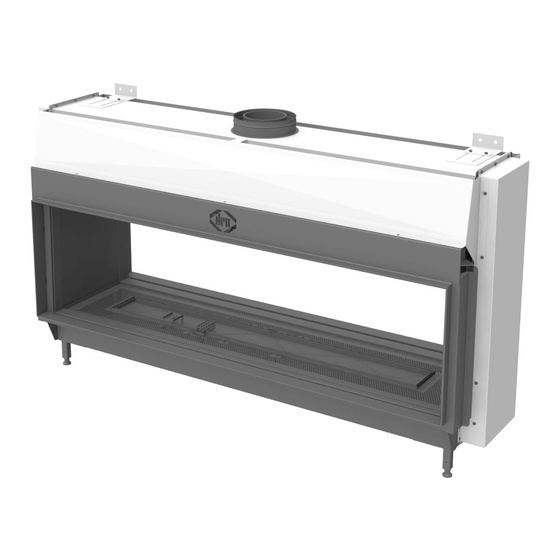

- Seite 1 Metro 150XT-41 RCH Metro 150XT-41 Tunnel RCH G20/G25/G25.3 (Erdgas) G31 (Propan) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.
-
Seite 2: Inhaltsverzeichnis
5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.9 Anschluss an ein bestehendes Schornsteinrohr (C91) -
Seite 3: Einleitung
IN S T A LLA TION S A N LE ITU N G 1. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen... -
Seite 4: Sicherheit
Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text). -
Seite 5: Prinzip Des Zündzyklus
IN S T A LLA TION S A N LE ITU N G Ø Das Gerät wurde entworfen, um eine gemütliche Atmosphäre schaffen und um zu heizen. Das bedeutet, dass alle sichtbaren Oberflächen, einschließlich der Scheibe, heißer als 100°C werden können. Es wird empfohlen, immer ein Schutzgitter vor das Gerät zu stellen, wenn sich Kinder, Senioren oder Körperbehinderte im selben Raum wie das Gerät befinden. -
Seite 6: Umrüsten Auf Eine Andere Gasart
5.1.1 Umrüsten auf eine andere Gasart Wenn dieses Gerät für die Verwendung mit einem anderen Gastyp umbaut werden soll, vorher Kontakt mit der Serviceabteilung von DRU aufnehmen und nach den Möglichkeiten erkundigen. Das Umrüsten muss durch einen anerkannten Gasinstallateur geschehen. -
Seite 7: Anschließen Des Schaltkontakts
Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von Dru. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert. -
Seite 8: Montage Des Kaminumbaus
Malerklebeband mit einer guten Qualität verwenden und dieses sofort nach dem Verputzen oder Streichen entfernen. !Tipp Lüftungsöffnungen (Abfuhr) sollten vorzugsweise an beiden Seiten des Kaminumbaus angebracht werden. Dazu Lüftungselemente von DRU verwenden. Folgende Punkte kontrollieren, bevor der Kaminumbau vollständig verschlossen wird: • Ist das Abfuhrsystem/konzentrische System korrekt montiert? •... -
Seite 9: Konzentrisches System
5.8 Konzentrisches System 5.8.1 Allgemein Das Gerät wird an ein von DRU geliefertes System zur Abgasabfuhr/Verbrennungsluftzufuhr angeschlossen. Dieses System wird im Folgenden als das konzentrische System bezeichnet. Der Durchmesser dieses Anschlusses ist in Anlage 2, Tabelle 2 angegeben. Die Durchführung nach außen kann mit einer Windschutzeinrichtung an der... -
Seite 10: Aufbau Des Konzentrischen Systems
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr (C91)
150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Ergänzende Anweisungen
I N S T A LLA T I ON S A N L E I T U N G 5.10 Ergänzende Anweisungen Bei der Tunnelversion dieses Kaminofens müssen Sie unbedingt wissen, dass sich der Kippmechanismus der !Achtung Scheibe nur auf einer Seite des Ofens befindet. Achten Sie dabei darauf, an welcher Seite de Kaminofens der Kippmechanismus angebracht wurde. -
Seite 13: Justierung Des Geräts
IN S T A LLA TION S A N LE ITU N G 5.12 Justierung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem Ableitungssystem gut funktioniert. Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut. Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der Windschutzeinrichtung über Dach finden Sie in Anlage 2, in den Tabellen 4, 5 und 6. -
Seite 14: Einsetzen Des Holzblock-/Kiesel-Sets
I N S T A LLA T I ON S A N L E I T U N G 5.13 Einsetzen des Holzblock-/Kiesel-Sets Das Gerät wird mit einem Holzblock-Set oder einem Kiesel-Set geliefert. Das Vermiculit, mit dem der Brennerbehälter gefüllt wird, ist beim Holzblock-Set schwarz und beim Kiesel-Set naturellfarbig. -
Seite 15: Kiesel-Set
IN S T A LLA TION S A N LE ITU N G Die Äste dürfen das Brennermuster nicht ganz abdecken (siehe Anlage 3, Abb. 27), weil: !Achtung • der Hauptbrenner dann nicht gut zünden kann, was wiederum zu gefährlichen Situationen führen kann; •... -
Seite 16: Ansteuerung/Bedienung
IN S TA LLA TION S A N L E I T U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb. -
Seite 17: Verbindung Über "Modbus"-Protokoll
Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø... -
Seite 18: Endkontrolle
I N S T A LLA T I ON S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. -
Seite 19: Flammenbild
IN S T A LLA TION S A N LE ITU N G Ø Das Schema mit Fehlermeldungen (Anlage 1) konsultieren, wenn das Zünden nach mehreren Versuchen nicht gelingt. Ø Das Gerät ausschalten. Ø Reinigen Sie die Scheibe vor der ersten Inbetriebnahme (siehe die Beschreibung in der Bedienungsanleitung). Ø... -
Seite 20: Ersatzteile
I N S T A LLA T I ON S A N L E I T U N G Ø Gegebenenfalls die Scheibe(n) reinigen. Nur die Glasscheiben reinigen, die Raumtemperatur haben. !Achtung • Darauf achten, dass die Scheibe(n) nicht beschädigt wird/werden. Achtung! •... -
Seite 21: Anlage 1 Störungen
IN S T A LLA TION S A N LE ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust Kommunikationskabel hat Dafür sorgen, dass die zwischen Empfänger und keinen Kontakt Anschlüsse des Brennerautomat Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel Kommunikationskabel defekt... - Seite 22 I N S T A LL A T I O N S A N L E I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ionisierungsstift falsch Den Stift an der richtigen (Fortsetzung) eingesetzt Stelle einsetzen Ionisierungsstift blockiert Eventuell Vermiculit oder (Ionisierungsstrom messen, Chips vom Brenner entfernen...
-
Seite 23: Anlage 2 Tabellen
IN S T A LLA TION S A N LE ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Installationsanleitung Bedienungsanleitung Holzblock-Set / Kiesel-Set Glühmaterial Drosselschieber Fernbedienung Netzkabel Schaltkasten Ersatz-Parkerschrauben für die Montage der Scheiben Keilschrauben M8-Sechskantmutter M8-Schließring... - Seite 24 I N S T A LL A T I O N S A N L E I T U N G Tabelle 2: Technische Daten Modellkennung(en) Metro 150XT-41 RCH, Metro 150XT-41 Tunnel RCH Gerätetyp Einbau Verbrennung Raumluftunabhängige Verbrennung C11, C31, C91...
- Seite 25 IN S T A LLA TION S A N LE ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3/G31...
- Seite 26 I N S T A LL A T I O N S A N L E I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/ Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern G25.3/G31 Rohrlänge in Metern keine Bögen...
-
Seite 27: Anlage 3 Abbildungen
IN S T A LLA TION S A N LE ITU N G Anlage 3 Abbildungen 1553 1708 1492 38C-2139 /0 Metro 150XT 41 RCH 1553 1708 1492 38C-2140 /0 Metro 150XT Tunnel 41 RCH... - Seite 28 I N S T A LLA T I ON S A N L E I T U N G min. 410 Metro 150XT Tot.min. min. 445 Metro 150XT Tunnel 200cm...
- Seite 29 IN S T A LLA TION S A N LE ITU N G 38C-1868 d /0 1x90° 38c-744zi 0 - 5m...
- Seite 30 I N S T A LL A T I O N S A N L E I T U N G 38C-1897 /0...
- Seite 31 IN S T A LLA TION S A N LE ITU N G MAX 1CM 38C-1899 /0 38C-1898 /0 38C-1901 /0 38C-1900 /0 38c-2142 /0...
- Seite 32 I N S T A LL A T I O N S A N L E I T U N G 38c-2143 /0...
- Seite 33 IN S T A LLA TION S A N LE ITU N G 38P-0432 38P-0263 38P-0433 38P-0434 38p-0022 38p-0023 38P-0028 /1...
- Seite 34 I N S T A LL A T I O N S A N L E I T U N G 38P-0169 38p-0439...
- Seite 35 IN S T A LLA TION S A N LE ITU N G 38P-0214 38P-0215 /1 38P-0216 /1...
- Seite 36 I N S T A LL A T I O N S A N L E I T U N G 38P-0532 /0 38c-1657 /0...
- Seite 37 IN S T A LLA TION S A N LE ITU N G 38p-0448 38p-0440 38p-0441...
- Seite 38 I N S T A LL A T I O N S A N L E I T U N G 0 – 3 V Modbus WiFi 38C-1871 /0 Router PowerVent ® max. 80W 230VAC max. 0,5A / 250VAC / 30VDC 0 - 3V 38P-0790 /0...
- Seite 39 IN S T A LLA TION S A N LE ITU N G І І І І І ...
- Seite 40 I N S T A LL A T I O N S A N L E I T U N G Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min.
- Seite 41 IN S T A LLA TION S A N LE ITU N G 300 mm 38C-2605 ≥ R 40 mm ≥ 20 mm ≥ 20 mm ≥ 270 mm 38C-2607...
- Seite 42 I N S T A LL A T I O N S A N L E I T U N G...
- Seite 43 IN S T A LLA TION S A N LE ITU N G...
