121 4612 050 D

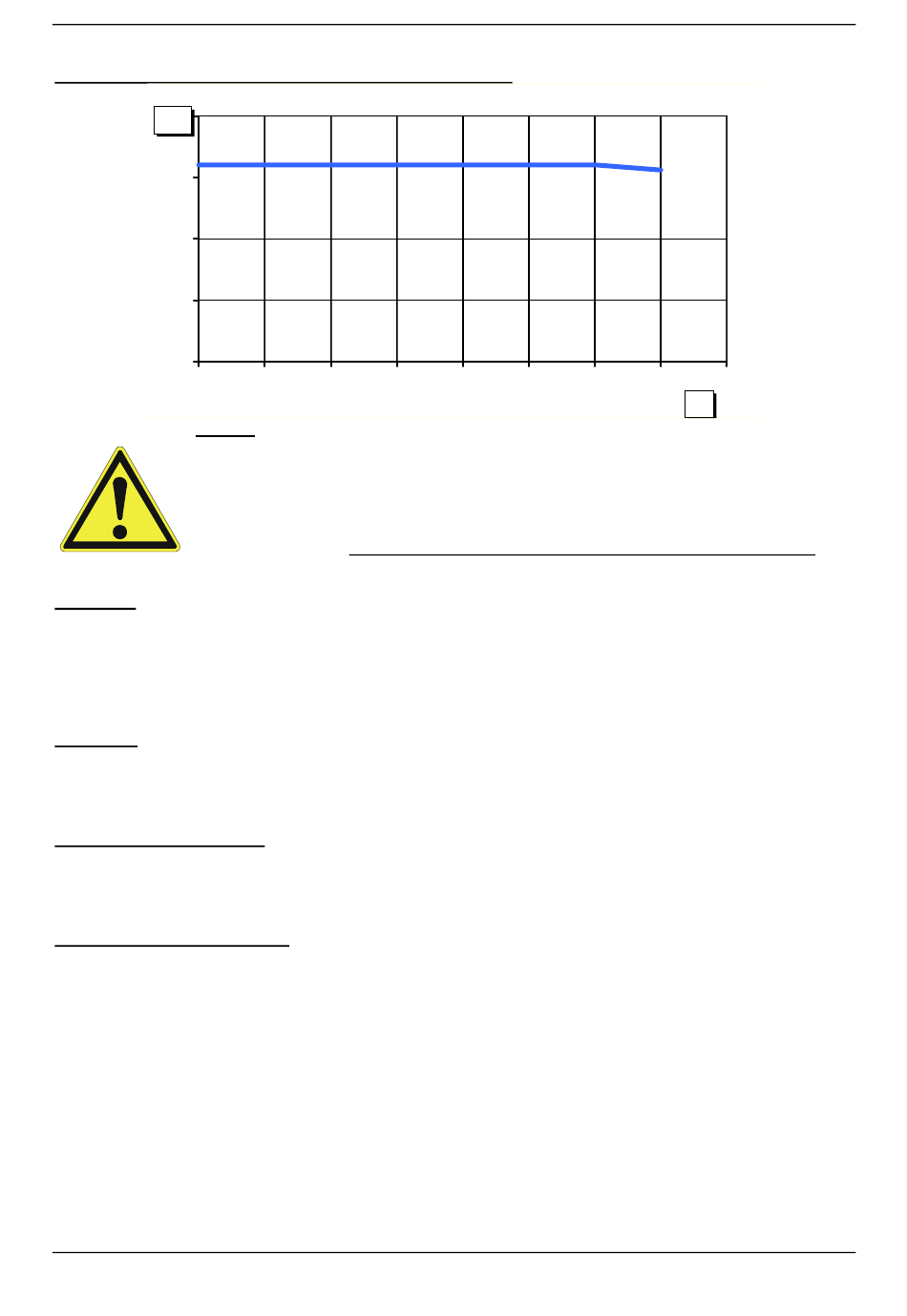

Druck / Temperatur - Zuordnungen nach DIN EN 1092-1/-2
20
bar
15
10
5
0
0
Gefahr:
Der sichere Betrieb der Armatur ist nur gewährleistet, wenn diese von qualifiziertem
Personal sachgemäß unter Beachtung der Warnhinweise dieser SDI installiert, in Betrieb
genommen und gewartet wird. Außerdem ist die Einhaltung der allgemeinen
Einrichtungs- und Sicherheitsvorschriften für den Rohrleitungs- beziehungsweise
Anlagenbau sowie der fachgerechte Einsatz von Werkzeugen und Schutzausrüstungen
zu gewährleisten. Bei allen Arbeiten an der Armatur unbedingt beachten. Bei
Nichtbeachtung können Verletzungen oder Sachschäden die Folge sein.
Lagerung:
• Lagertemperatur -20°C bis 65°C, trocken und schmutzfrei.
• Die Lackierung ist eine Grundfarbe die nur beim Transport und am Lager vor Korrosion schützen soll.
Farbe nicht beschädigen.
• In feuchten Räumen ist Trockenmittel beziehungsweise Heizung gegen Kondenswasserbildung
erforderlich.
Transport:
• Transporttemperatur -20°C bis 65°C.
• Gegen äußere Gewalt (Stoß, Schlag, Vibration) schützen.
• Lackierung nicht beschädigen.
Handling vor der Montage:
•
Bei Ausführung mit Schutzkappen, diese direkt vor dem Einbau entfernen!
•
Vor Witterungseinflüssen, wie z.B. Nässe, schützen (sonst Trockenmittel).
•
Sachgemäßes Behandeln schützt vor Beschädigungen.
Allgemeine Montageangaben:
Neben den allgemeingültigen Montagerichtlinien sind folgende Punkte zu beachten:
•
Flanschabdeckungen, falls vorhanden, entfernen.
•
Der Innenraum der Armatur und die Rohrleitungen müssen frei von Fremdpartikeln sein.
•
Einbaulage in Bezug auf Durchströmung beachten, siehe Kennzeichnung auf der Armatur.
•
Dichtungen zwischen den Flanschen zentrieren.
•
Anschlussflansche müssen übereinstimmen.
•
Einen spannungsfreien Einbau gewährleisten.
•
Die Armatur darf nicht als Festpunkt dienen, sie wird vom Rohrleitungssystem getragen.
•
Armaturen vor Verschmutzung, vor allem bei Bauarbeiten schützen. Vor dem Ventil Schmutzfänger /
Filter vorsehen.
•
Wärmedehnungen der Rohrleitungen müssen von Kompensatoren ausgeglichen werden.
•
Spindelgewinde und Spindelschaft müssen lackfrei bleiben.
PN16
20
40
60
80
100
120
15,6
140
160
°C
3 D
