1.1
Beachten Sie!
1.2

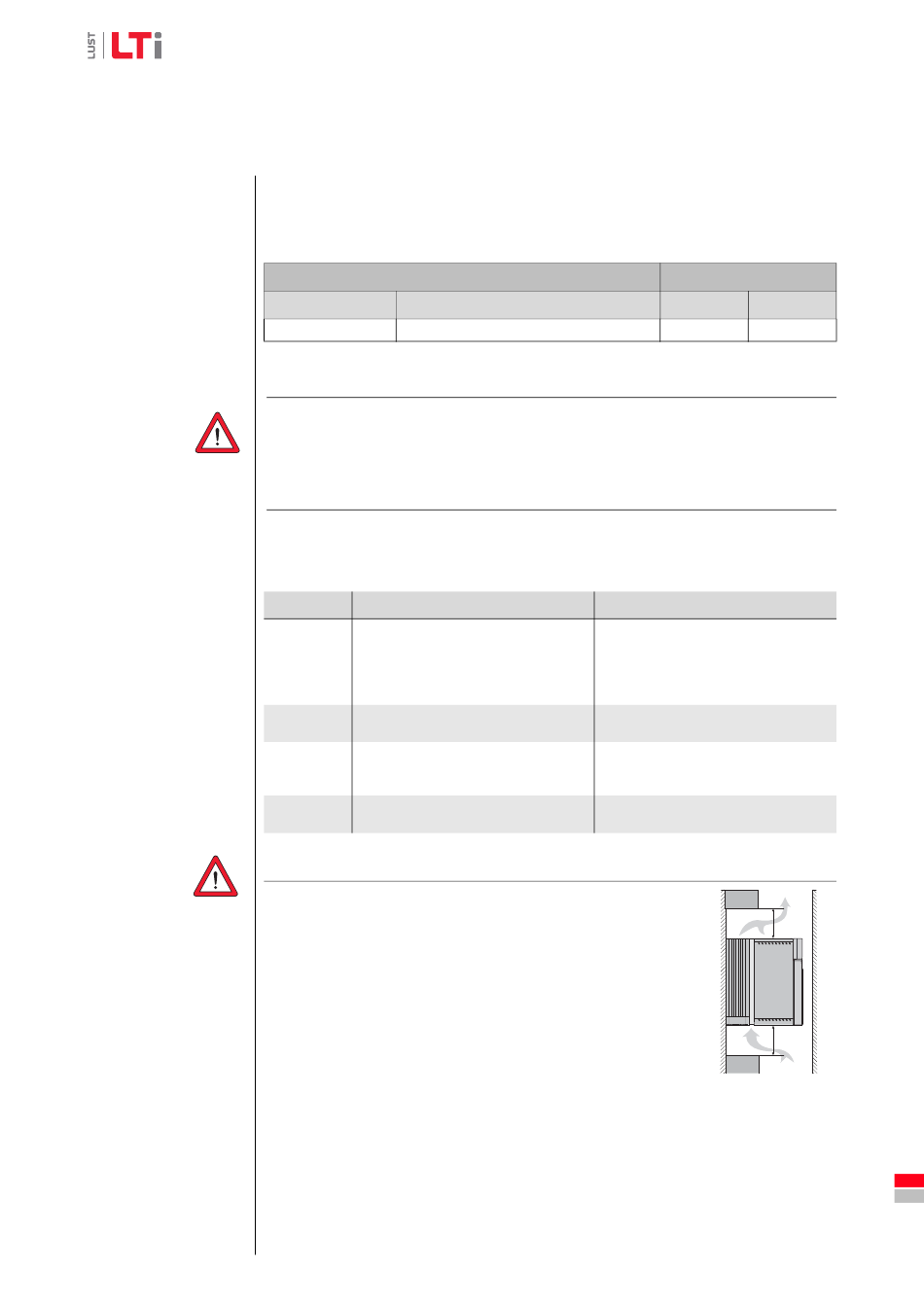

Wandmontage
Ausführungsbeschreibung CDA/CDD54.xxx
1 Geräteeinbau
Betriebsanleitung CDA/CDD3000
Kapitel
2
Achtung:
Bitte vermeiden Sie unbedingt, dass ...
- Feuchtigkeit in das Gerät eindringt,
- aggressive oder leitfähige Stoffe in der Umgebung sind,
- Bohrspäne, Schrauben oder Fremdkörper in das Gerät fallen,
- die Lüftungsöffnungen abgedeckt sind.
Das Gerät kann sonst beschädigt werden!
Schritt
Reißen Sie die Position der Gewindelöcher auf
der Montageplatte an.
1
Bohren Sie für jede Befestigungsschraube ein
Loch und schneiden ein Gewinde in die Monta-
geplatte.
Montieren Sie den Antriebsregler senkrecht auf
2
der Montageplatte.
Montieren Sie ggf. weitere Komponenten, wie
3
z. B. Netzfilter, Netzdrossel etc. auf der Monta-
geplatte.
Weiter geht's mit der elektrischen Installation in
4
Kapitel 3.
Beachten Sie:
• Luft muss ungehindert durch das Gerät strömen können.
• Die Montageplatte muss gut geerdet sein.
• Das beste Ergebnis für eine EMV-gerechte Installation erreichen
Sie mit einer chromatierten oder verzinkten Montageplatte. Bei
lackierten Montageplatten muss die Lackschicht im Bereich der
Kontaktfläche entfernt werden!
Thema
Geräteeinbau
Aktion
Über die Gewindefläche erreichen Sie einen
guten flächigen Kontakt.
Montageabstände beachten!
Kontaktfläche muss metallisch blank sein.
Das Kabel zwischen Netzfilter und Antriebsreg-
ler darf max. 30 cm lang sein.
1-1
Ausführungsbeschreibung
neu
ersetzt
X
Anmerkung
