2.1.1 CDA54
.xxx
PE
L3
L2
L1
ϑ
-
Motor
ϑ
3~
ϑ
+

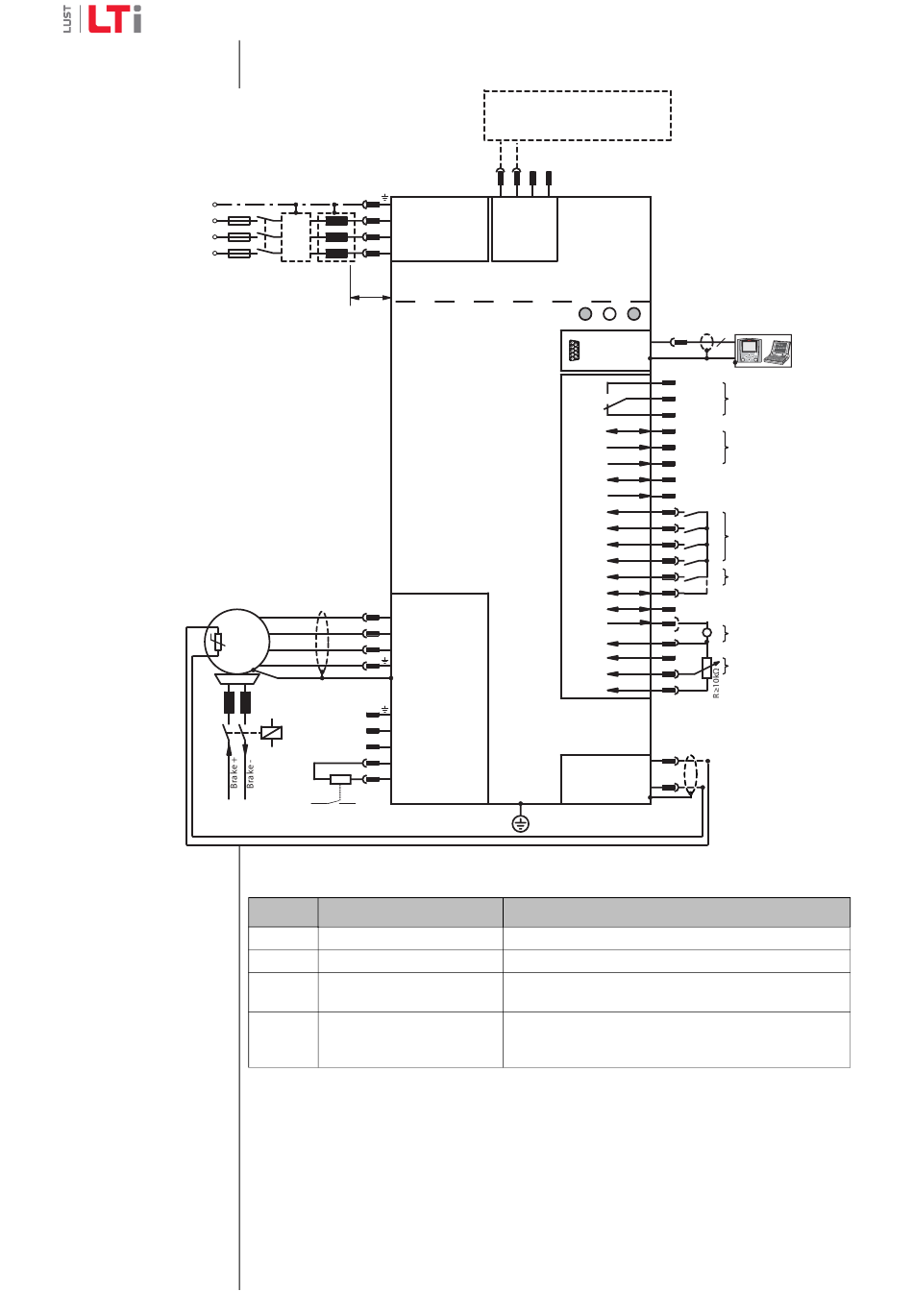

Ausführungsbeschreibung CDA/CDD54.xxx
L3
L2
FN
L1
K1
CDA54.xxx
< 0,3 m*
* > 0,3 m geschirmte
Leitungen verwenden
U
V
W
ZK+
ZK-
RB+
RB-
ϑ
Thermostat relay
Brake resistor control
Nr.
Bezeichnung
H1, H2, H3 Leuchtdioden
X1
Netzanschluss
X2
Steueranschluss
1)
Motortemperaturüberwachung
X3
Tabelle 2.3
Klemmenbezeichnung CDA54.xxx
2 Installation
optionales
Netzteil 24 V ... 48 V DC
BG6
: 1 A ... 2 A
BG7/7a: 3 A ... 6 A
+ -
+
-
+ -
X1
X18
H1
X4
X2
X21
X3
Gerätezustandsanzeige
Anschluss der Netzversorgung, 3 x 460 V -25 % +15 %
4 digitale Eingänge und ENPO, 2 analoge Eingänge (10 Bit),
2 digitale Ausgänge, 1 Relais (Wechsler), 1 analoger Ausgang
PTC, Anlehnung DIN 44082
linearer Temperaturgeber KTY 84-130 oder
Thermoselbstschalter Klixon
2-2
H2
H3
3
RS232
start
20
Normaly
open
19
Relay
Relay output
18
Normaly
closed
17
DGND
16
OSD01
Digital output
15
OSD00
14
DGND
13
+24V
12
ISD03
11
ISD02
Digital input
10
ISD01
9
ISD00
8
ENPO
ENPO
7
+24V
6
+24V
5
+
V
Analog output
4
AGND
-
3
ISA01
Analog input
2
ISA00
1
U
R
ϑ
-
ϑ
+
