6
Installation des
Spülpumpenschalters, der
Pumpenanschlüsse und der
Sicherung
Für diesen Arbeitsschritt erforderliche Teile:
1 Sicherung, 40 A
1 Armaturenbrettschalter
Installation des Spülpumpenschalters
1. Kippen Sie den Fahrersitz nach vorn, und sichern Sie
ihn mit der Stange
1. Stange (Fahrersitz)
2. Sicherungsbundmutter
3. Pluspol der Batterie
2. Entfernen Sie die Sicherungsbundmutter, die
Schlossschraube und das Pluskabel von der Batterie
(Bild 28).
3. Ermitteln Sie die Blende, wo Sie den Spültankschalter
installieren werden, auf der linken Seite des Bedienpults
(Bild 29).
Hinweis: Es ist die erste Blende rechts von der
Zündung.
(Bild 28).

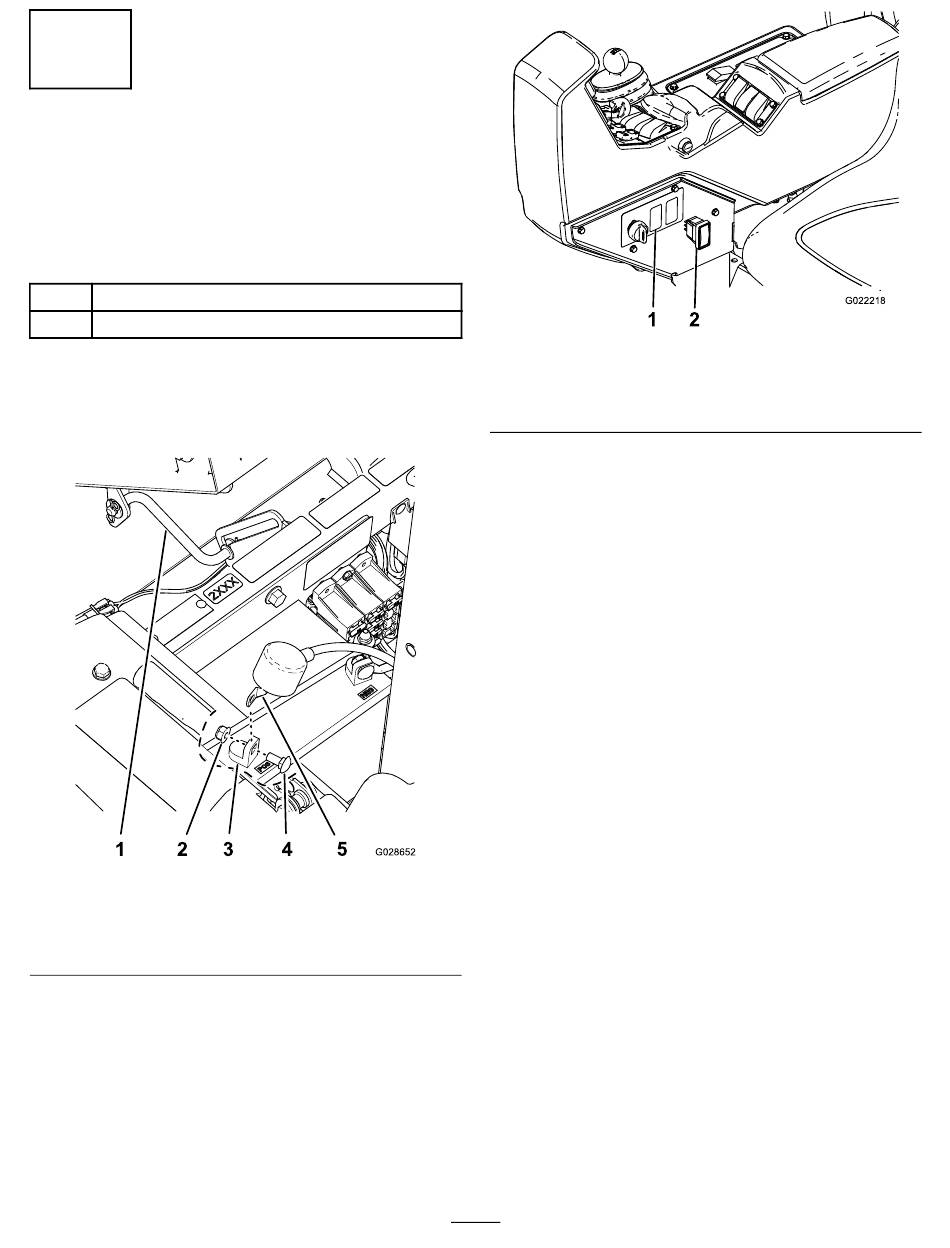

Bild 28
4. Schlossschraube
5. Pluskabel der Batterie
1. Loch im Armaturenbrett
4. Entfernen Sie die Blende an der Seite des Bedienpults
(Bild 29).
5. Ermitteln Sie unter dem Bedienpult den elektrischen
Anschluss mit 8 Stiftlöchern am Hauptkabelbaum, der
mit „Rinse Tank" [Spültank] beschriftet ist.
6. Entfernen Sie den Kabelbinder, mit dem der
Spültankanschluss am Leiterbündel befestigt ist,
und führen Sie den Anschluss zu der Öffnung im
Bedienpult, die Sie geschaffen haben.
7. Stecken Sie den 8-Stift-Stecker des 3-Positions-
Kippschalters durch die Öffnung im Bedienpult in die
Spültankanschlussbuchse mit 8 Stiftlöchern
8. Drücken Sie den Schalter in die Öffnung im Bedienpult,
bis der Schalter einrastet.
Anschließen des Spülpumpensteckers
1. Richten Sie den 2-Buchsen-Stecker des Kabelbaums
für die Maschine entsprechend dem 2-Stift-Stecker für
die Spülpumpe aus
16
1 2
Bild 29
2. Kippschalter mit
3 Positionen (8
Kontaktstifte)
(Bild 30).
G022218
(Bild 29).
