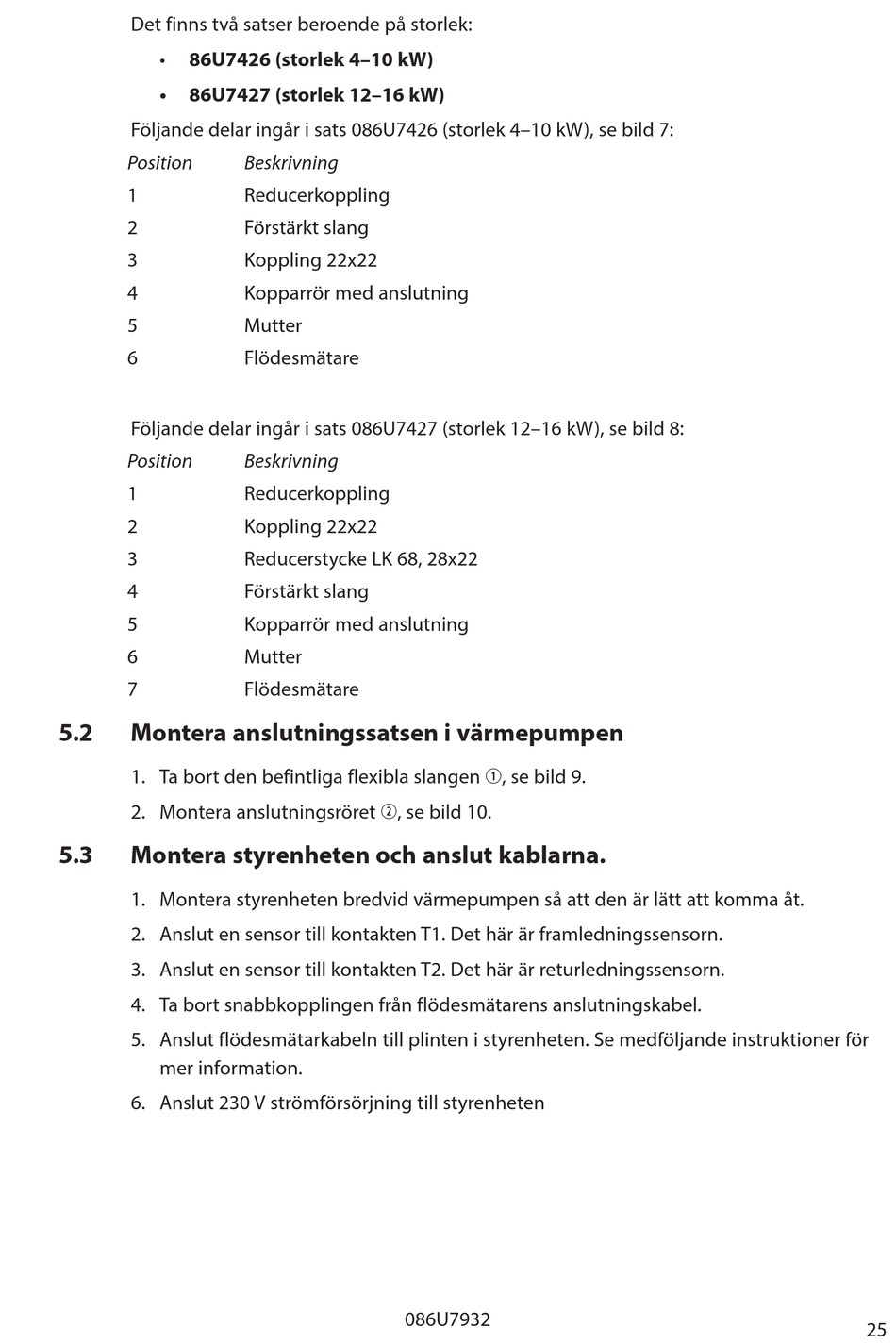

Det finns två satser beroende på storlek:
•
86U7426 (storlek 4–10 kW)
•
86U7427 (storlek 12–16 kW)
Följande delar ingår i sats 086U7426 (storlek 4–10 kW), se bild 7:
Position
1
2
3
4
5
6
Följande delar ingår i sats 086U7427 (storlek 12–16 kW), se bild 8:
Position
1
2
3
4
5
6
7
5.2
Montera anslutningssatsen i värmepumpen
1 . Ta bort den befintliga flexibla slangen q, se bild 9 .
2 . Montera anslutningsröret w, se bild 10 .
5.3
Montera styrenheten och anslut kablarna.
1 . Montera styrenheten bredvid värmepumpen så att den är lätt att komma åt .
2 . Anslut en sensor till kontakten T1 . Det här är framledningssensorn .
3 . Anslut en sensor till kontakten T2 . Det här är returledningssensorn .
4 . Ta bort snabbkopplingen från flödesmätarens anslutningskabel .
5 . Anslut flödesmätarkabeln till plinten i styrenheten . Se medföljande instruktioner för
mer information .
6 . Anslut 230 V strömförsörjning till styrenheten
Beskrivning
Reducerkoppling
Förstärkt slang
Koppling 22x22
Kopparrör med anslutning
Mutter
Flödesmätare
Beskrivning
Reducerkoppling
Koppling 22x22
Reducerstycke LK 68, 28x22
Förstärkt slang
Kopparrör med anslutning
Mutter
Flödesmätare
086U7932
25
