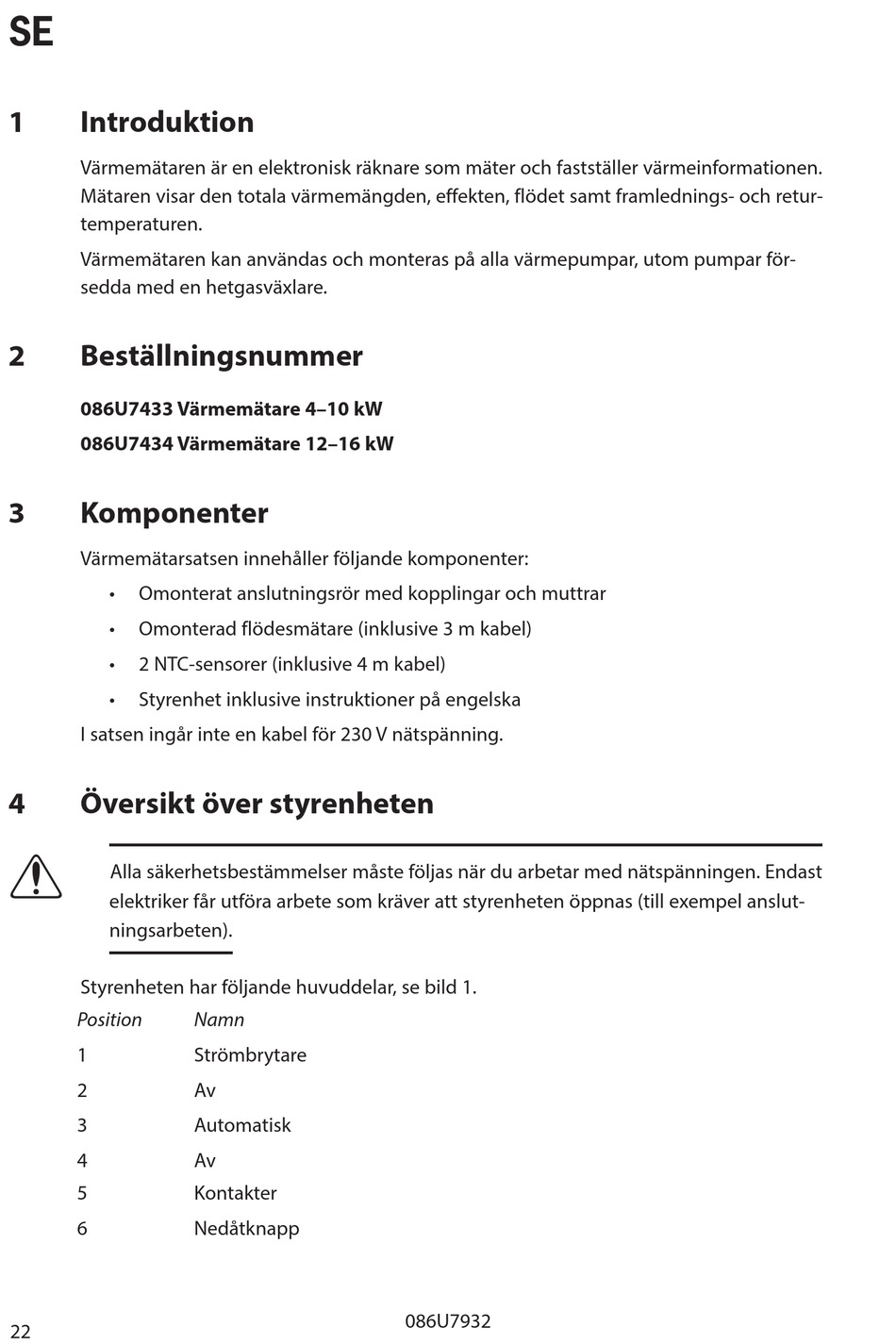

SE
1
Introduktion
Värmemätaren är en elektronisk räknare som mäter och fastställer värmeinformationen .
Mätaren visar den totala värmemängden, effekten, flödet samt framlednings- och retur-
temperaturen .
Värmemätaren kan användas och monteras på alla värmepumpar, utom pumpar för-
sedda med en hetgasväxlare .
2
Beställningsnummer
086U7433 Värmemätare 4–10 kW
086U7434 Värmemätare 12–16 kW
3
Komponenter
Värmemätarsatsen innehåller följande komponenter:
•
O monterat anslutningsrör med kopplingar och muttrar
•
O monterad flödesmätare (inklusive 3 m kabel)
•
2 NTC-sensorer (inklusive 4 m kabel)
•
S tyrenhet inklusive instruktioner på engelska
I satsen ingår inte en kabel för 230 V nätspänning .
4
Översikt över styrenheten
⚠ ⚠
⚠ ⚠
Alla säkerhetsbestämmelser måste följas när du arbetar med nätspänningen . Endast
elektriker får utföra arbete som kräver att styrenheten öppnas (till exempel anslut-
ningsarbeten) .
Styrenheten har följande huvuddelar, se bild 1 .
Position
1
2
3
4
5
6
22
Namn
Strömbrytare
Av
Automatisk
Av
Kontakter
Nedåtknapp
086U7932
