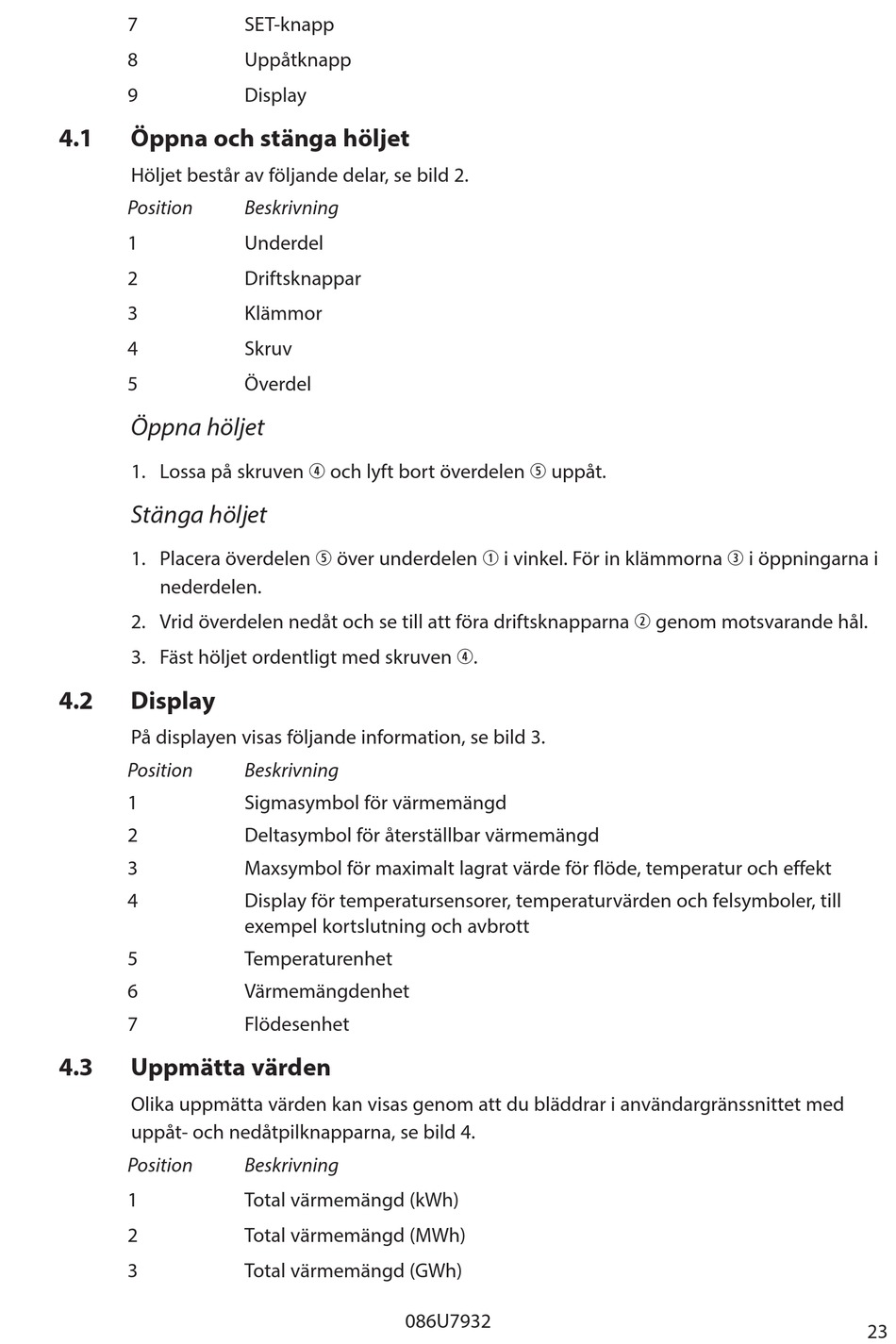

7
8
9
4.1
Öppna och stänga höljet
Höljet består av följande delar, se bild 2 .
Position
1
2
3
4
5
Öppna höljet
1 . Lossa på skruven r och lyft bort överdelen t uppåt .
Stänga höljet
1 . Placera överdelen t över underdelen q i vinkel . För in klämmorna e i öppningarna i
nederdelen .
2 . Vrid överdelen nedåt och se till att föra driftsknapparna w genom motsvarande hål .
3 . Fäst höljet ordentligt med skruven r .
4.2
Display
På displayen visas följande information, se bild 3 .
Position
1
2
3
4
5
6
7
4.3
Uppmätta värden
Olika uppmätta värden kan visas genom att du bläddrar i användargränssnittet med
uppåt- och nedåtpilknapparna, se bild 4 .
Position
1
2
3
SET-knapp
Uppåtknapp
Display
Beskrivning
Underdel
Driftsknappar
Klämmor
Skruv
Överdel
Beskrivning
Sigmasymbol för värmemängd
Deltasymbol för återställbar värmemängd
Maxsymbol för maximalt lagrat värde för flöde, temperatur och effekt
Display för temperatursensorer, temperaturvärden och felsymboler, till
exempel kortslutning och avbrott
Temperaturenhet
Värmemängdenhet
Flödesenhet
Beskrivning
Total värmemängd (kWh)
Total värmemängd (MWh)
Total värmemängd (GWh)
086U7932
23
