4
5
6
7
8

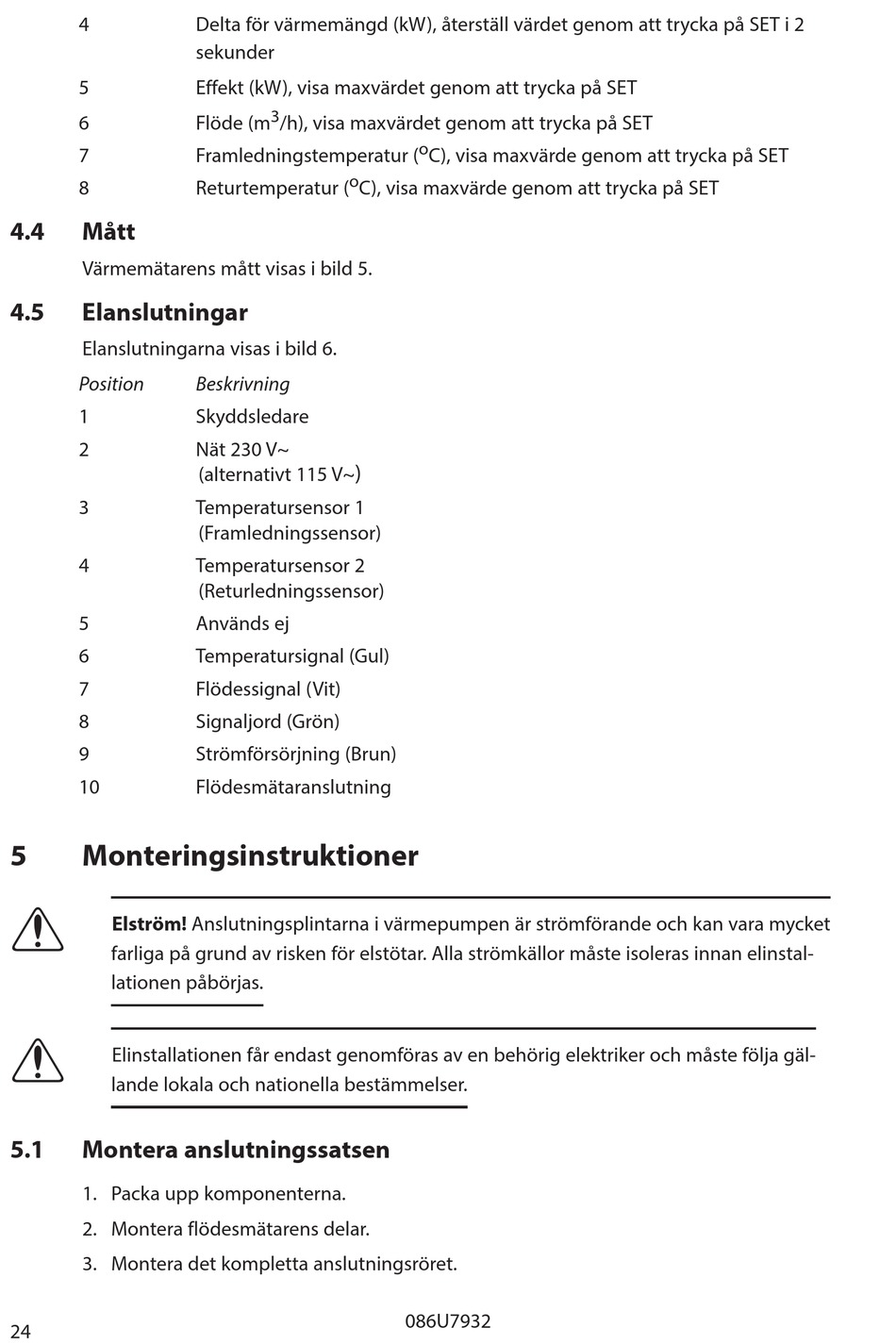

4.4
Mått
Värmemätarens mått visas i bild 5 .
4.5
Elanslutningar
Elanslutningarna visas i bild 6 .
Position
1
2
3
4
5
6
7
8
9
10
5
Monteringsinstruktioner
⚠ ⚠
⚠ ⚠
Elström! Anslutningsplintarna i värmepumpen är strömförande och kan vara mycket
farliga på grund av risken för elstötar . Alla strömkällor måste isoleras innan elinstal-
lationen påbörjas .
⚠ ⚠
⚠ ⚠
Elinstallationen får endast genomföras av en behörig elektriker och måste följa gäl-
lande lokala och nationella bestämmelser .
5.1
Montera anslutningssatsen
1 . Packa upp komponenterna .
2 . Montera flödesmätarens delar .
3 . Montera det kompletta anslutningsröret .
24
Delta för värmemängd (kW), återställ värdet genom att trycka på SET i 2
sekunder
Effekt (kW), visa maxvärdet genom att trycka på SET
3
Flöde (m
/h), visa maxvärdet genom att trycka på SET
Framledningstemperatur (
o
Returtemperatur (
C), visa maxvärde genom att trycka på SET
Beskrivning
Skyddsledare
Nät 230 V~
)
(alternativt 115 V~
Temperatursensor 1
(Framledningssensor)
Temperatursensor 2
(Returledningssensor)
Används ej
Temperatursignal (Gul)
Flödessignal (Vit)
Signaljord (Grön)
Strömförsörjning (Brun)
Flödesmätaranslutning
o
C), visa maxvärde genom att trycka på SET
086U7932
