Varisol K350 Montage- Und Elektroinstallationsanweisung Seite 6

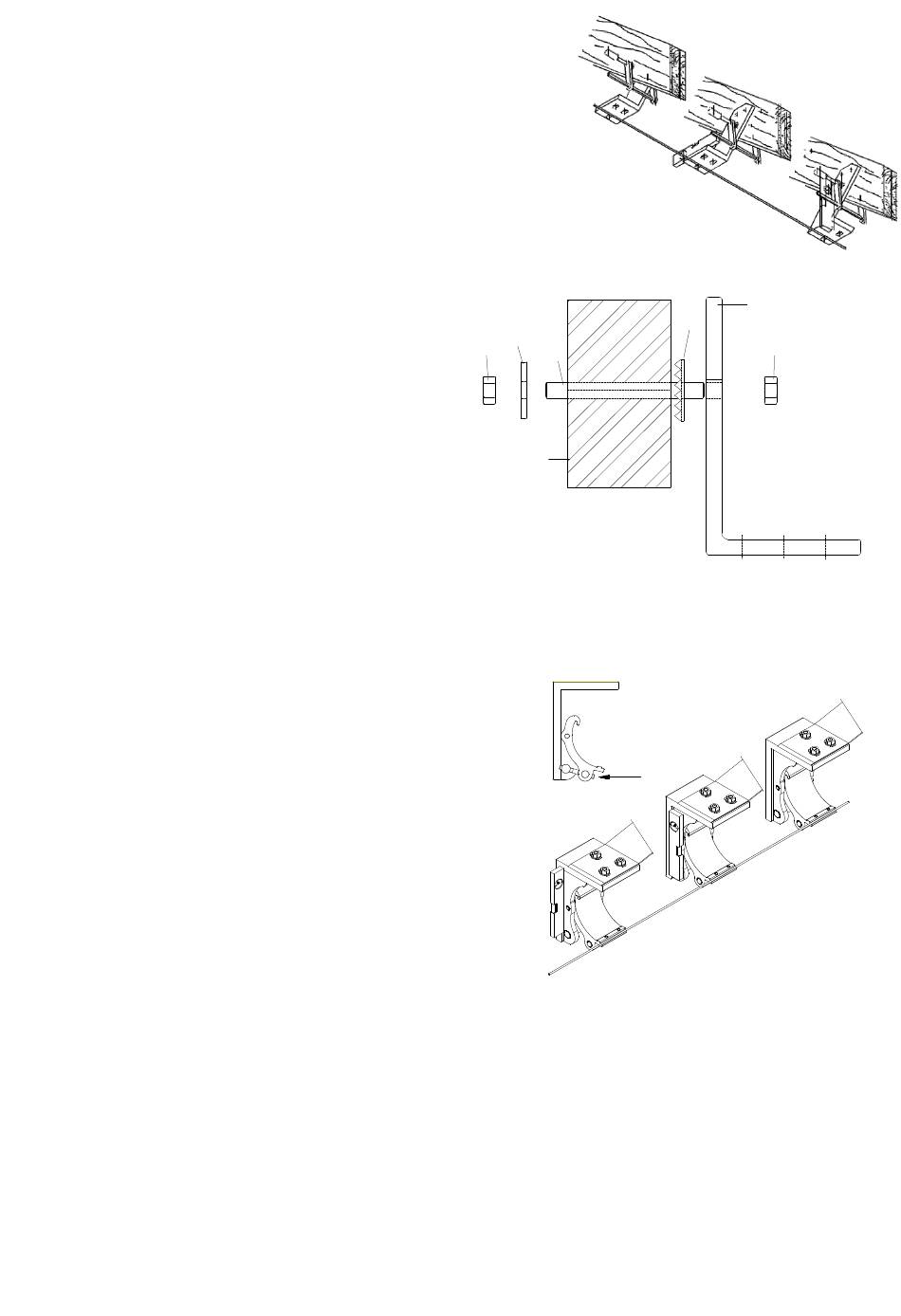

• Befestigen Sie mit Hilfe von kleinen Schraubzwingen provisorisch
die Dachsparrenhalter an die Sparren. Spannen Sie eine Richt-
schnur zwischen die äußeren Halter und richten Sie diese
und alle weiteren Halter aus. (Benutzen Sie hierzu auch eine
Wasserwaage). Achten Sie darauf, dass alle Halter fluchten und
auf gleicher Höhe liegen.
• Durchbohren Sie die Dachsparren mit einem 12 mm dicken
Bohrer (auf keinem Fall größer), durch die Löcher der
Dachsparrenhalter. Montieren Sie die Halter mit den
mitgelieferten Gewindestangen und Muttern und den dazu
gehörenden Scheibendübeln und Unterlegscheiben. Entfernen
Sie anschließend die Schraubzwingen.
Schlagen Sie den Scheibendübel (4) mit einem Hammer
über das Bohrloch in den Sparren (2).
Stecken Sie die Gewindestangen (3) durch die Boh-
rungen der Dachsparren (2) und Scheibendübel (4).
Schieben Sie den Dachsparrenhalter (1) und die Scheibe
(5) auf die Gewindestange (3). Drehen Sie dann die
Muttern (6) auf die Gewindestange (3).
Ziehen Sie die Muttern mit zwei 19er Schlüsseln fest.
Stellen Sie alle Deckenkonsolen auf die gleiche Position ein (1).
• Montieren Sie jetzt die Deckenkonsolen an die
Dachsparrenhalter. Richten Sie die Konsolen mit
Richtschnur und Wasserwaage aus.
97.19.030 V3
5
6
3
2
1
1
4
6
6. Sechskantmutter
5. Scheibe für Holzkonstruktion
4. Scheibendübel C2
3. Gewindestange
2. Dachsparren
1. Dachsparrenhalter
Seite 6 von 14
