Varisol K350 Montage- Und Elektroinstallationsanweisung Seite 5

B) Deckenmontage

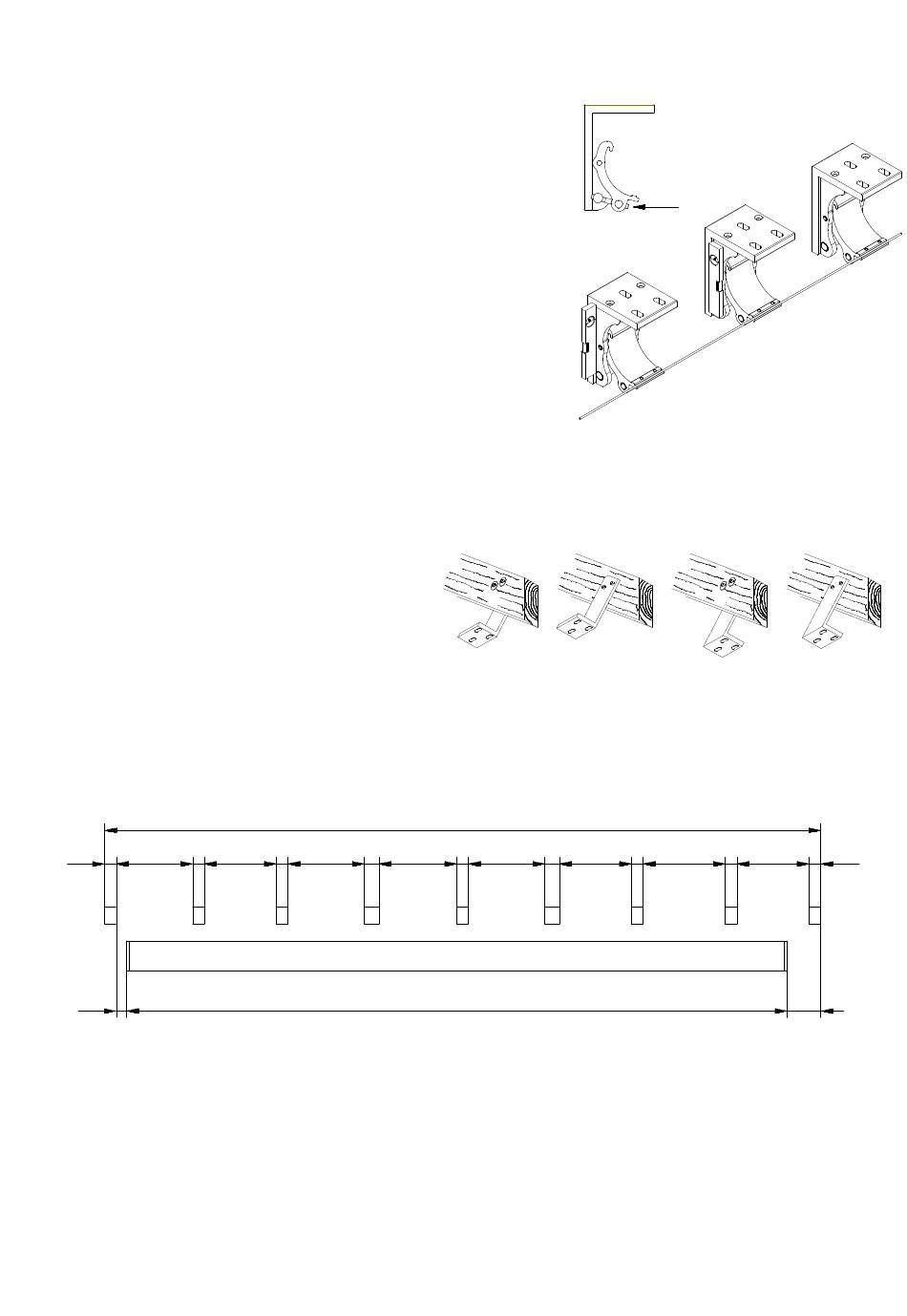

Stellen Sie alle Deckenkonsolen auf die gleiche Position ein (1)
• Markieren Sie die Bohrlöcher der ersten Konsole an der Decke
in der vorher unter Punkt 12 markierten Stellen.
• Messen Sie den Abstand eines Bohrpunktes zur Wand
oder zum Deckenende.
• Übertragen Sie
äußeren Befestigungspunkt. Bohren Sie die
Befestigungspunkte und montieren Sie die Ankerbolzen.
• Sind weitere Konsolen vorgesehen, spannen Sie eine Schnur
vom linken Ankerbolzen zum rechten Ankerbolzen und
markieren die Bohrpunkte für die dazwischen liegenden
Konsolen. Bohren Sie diese Löcher.
• Montieren Sie alle Konsolen. Spannen Sie die Richtschnur
zwischen den äußeren Konsolen und richten Sie alle Halter
danach aus. Benutzen Sie hierzu auch die Wasserwaage.
• Gleichen Sie Tiefenunterschiede durch die Langlöcher,
und Höhenunterschiede durch das unterlegen von
Distanzplatten aus.
C) Dachsparrenmontage
• Prüfen Sie, welche
nächsten den durch Aufkleber an der
Markise gekennzeichneten Punkten stehen.
Durch eine
Anschlagseite und Tausch der Halter von
links nach rechts können Sie diese Punkte in
den meisten Fällen relativ genau einhalten.
Tipp: Legen Sie bei der Bestellung eine Skizze mit dem Sitz der Dachsparren bei. Wir sind dann in der Lage,
durch Versetzen der Arme und der Kombination verschiedener Arten von Dachsparrenhalter Ihnen einen für Sie
optimalen Befestigungsvorschlag zu unterbreiten. (siehe Zeichnung unten).
40
4 0
2 6 0
3 5
97.19.030 V3
dieses Maß auf
Dachsparren
geschickte Wahl
40 50
2 4 5 2 6 0
M a r k i s e
den anderen
am
der
2 4 4 0
40 50
2 6 5 2 6 0
2 2 5 0
1
40 40
2 4 5 2 8 0 2 4 5 4 0
115
