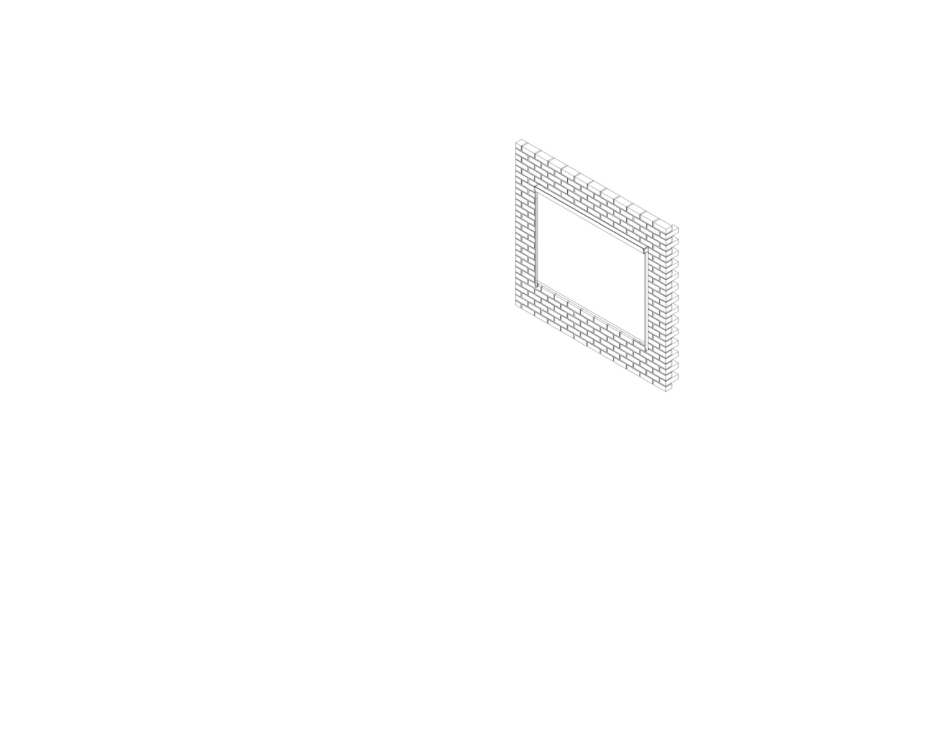

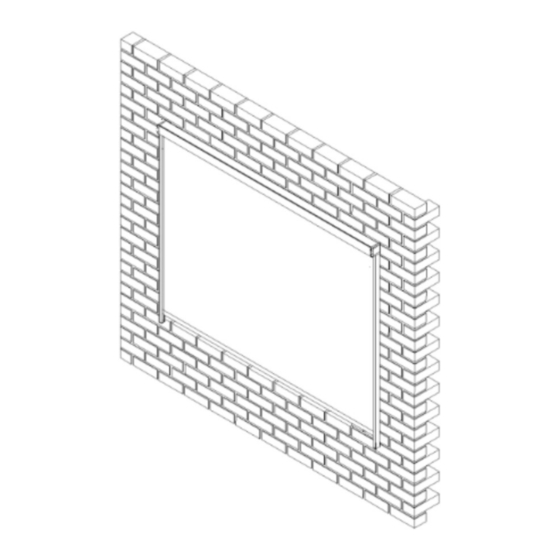

VARISOL - F413 mit Zip einteilig
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Konsolen ................................................................................................................................................ 4
14. Montage des Markisenkastens ................................................................................................................................... 4
15. Montage der Schienenhalter ....................................................................................................................................... 5
16. Montage der Führungsschienen ................................................................................................................................. 5
17. Montage durch die Führungsschienen ....................................................................................................................... 6

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F413

Inhaltszusammenfassung für Varisol F413

  • Seite 1: Inhaltsverzeichnis

    VARISOL - F413 mit Zip einteilig Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: 12. Seitliche Lage Der Markise Bestimmen

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Lösen Sie mit einem Innensechskantschlüssel Größe 4 die Klemmschrauben (1) und nehmen Sie die Klemmzylinder (2) heraus. 12. Seitliche Lage der Markise bestimmen Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke. Packen Sie die Markise aus.

  • Seite 5: 15. Montage Der Schienenhalter

    15. Montage der Schienenhalter Zeichnen Sie je einen der Schienenhalter 150 mm von oben und von unten an die W and an. Weitere Schienenhalter werden gleichmäßig zwischen dem oberen und dem unteren Halter verteilt. Halten Sie eine Wasserwaage an die Seitenkappen an und zeichnen die Sie die Bohrlöcher auf die W and.

  • Seite 6: 17. Montage Durch Die Führungsschienen

    Lassen Sie Fallstange ein wenig herausfahren. Schieben Sie die Zipp Schiene (2) über die Enden der Fallstange und des Tuches (6) nach oben. Stecken Sie das vordere Teil der Führungsschienen (3) auf das bereits montierte hintere Teil. Stecken Sie die End kappe von unten in die Schiene ( C ). Verschrauben Sie die Schienen wieder (A + B).

  • Seite 7: Unkontrollierte Bedienung

    18. Unkontrollierte Bedienung Bei Arbeiten im Fahrbereich der Markise muss die automatische Steuerung ausgeschaltet werden. Es besteht Quetsch- und Absturzgefahr! Zusätzlich muss sichergestellt sein, dass die Anlage nicht unbeabsichtigt manuell bedient werden kann. Hierzu ist die Stromzufuhr zu unterbrechen, z.B. Sicherungen auszuschalten oder die Steckerkupplung am Motor zu trennen. Ebenso muss bei manueller Bedienung die Bedienkurbel ausgehängt und sicher verwahrt werden.

  • Seite 8: Elektroanschluss - Anweisungen Für Den Elektriker

    22. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.
  • Seite 9 24. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.
