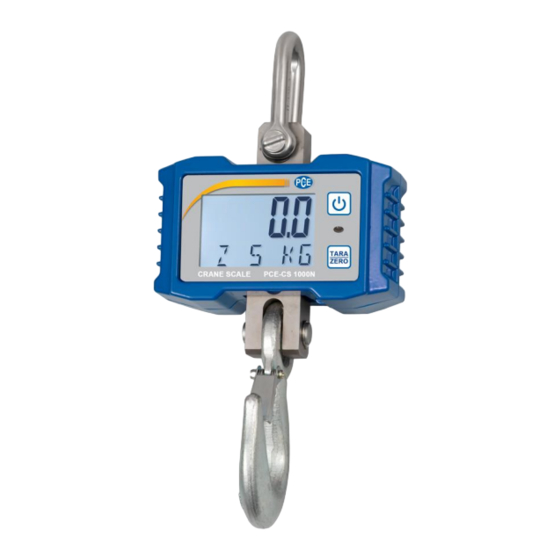

PCE Instruments PCE-CS 1000N Bedienungsanleitung
Kranwaage
Verwandte Anleitungen für PCE Instruments PCE-CS 1000N
Inhaltszusammenfassung für PCE Instruments PCE-CS 1000N

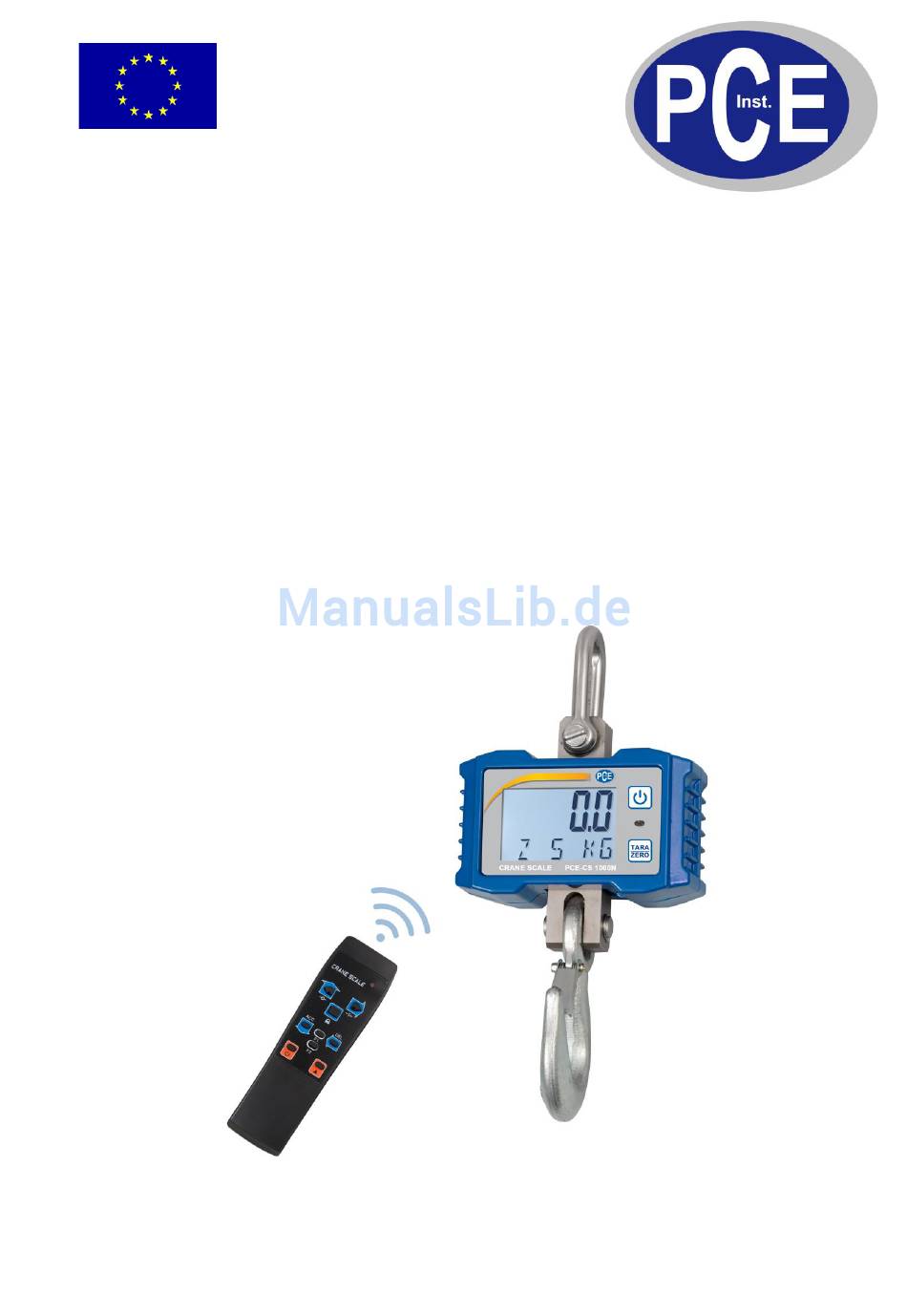

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 029 03 / 976 99-0 Fax: 029 03 / 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Kranwaage PCE-CS 1000N Version 1.0 20.06.2014...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.warensortiment.de Inhaltsverzeichnis Einleitung ........................ 3 Sicherheitsinformationen ................... 3 Spezifikationen ......................5 Lieferumfang .............................. 6 Gerätebeschreibung ....................6 Messgerät ..............................6 Fernbedienung ............................7 Bedienungsanleitung ....................8 Ein -/ Ausschalten ............................8 Zero ................................8 Tara ................................8 Wert Halten ..............................8 Messeinheit ändern ........................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG www.warensortiment.de Einleitung Eine Kranwaage für innerbetriebliche Kontrollwägungen. Die Stromversorgung der Kranwaage erfolgt über 3x AA Batterien die eine Betriebszeit von bis zu 65 Std. ermöglichen. Diese Kranwaage hat einen maximalen Wägebereich von 1.000 kg. Die Waage wird inklusive Haken, Schäkel und Fernbedienung geliefert. - Seite 4 BETRIEBSANLEITUNG www.warensortiment.de Betriebsanleitung zu entnehmen und einzuhalten. Aggressive Einsatzbereiche wie korrosionsgefährdete Bereiche sind zu vermeiden. Bei starken Temperaturschwankungen muss eine Akklimatisierungszeit berücksichtigt werden. Das Messmittel ist ausschließlich zum Heben und Wiegen, von frei beweglichen Lasten, erlaubt. Eine Verdrehung der Last (Drehspannung) ist nicht erlaubt. Das befördern von Personen, Schrägziehen, Losreißen, Schleppen usw.
-
Seite 5: Spezifikationen
20 mm -10 °C ∼ +40 °C Umgebungstemperatur Stromversorgung 3 x 1,5 V AA-Batterie (Betriebszeit bis zu 65 Std.) Gewicht ca. 1,4 kg inkl. Batterien / Haken und Schäkel Modell PCE-CS 1000N 20 mm 43 mm 27 mm 230 mm... -
Seite 6: Lieferumfang
BETRIEBSANLEITUNG www.warensortiment.de Lieferumfang 1 x PCE-CS 1000N / 5 x 1,5 V AA-Batterien / 1 x Fernbedienung / 1 x Bedienungsanleitung Gerätebeschreibung Messgerät 4-1 „Power“ Knopf 4-2 Infrarotsensor 4-3 Display 4-4 „Tara/Zero“ Knopf Display Zeigt die Messwerte an ... -
Seite 7: Fernbedienung
BETRIEBSANLEITUNG www.warensortiment.de Fernbedienung 4-1 Nach oben / Zero 4-2 Hold Taste / Enter 4-3 Nach unten 4-4 Einheit ändern 4-5 Schaltet das Gerät aus 4-6 Nach rechts / Tara 4-7 Kommasetzung 4-8 Nach links 4-9 Setup Gehen Sie einen Wert nach oben Nach oben / Zero ... -
Seite 8: Bedienungsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Bedienungsanleitung Ein -/ Ausschalten Drücken Sie „ “ Taste bis ein akustisches Signal ertönt. Auf dem Display Ein- /Ausschalter erscheint nun „8.8.8.8.8“. Danach wird das maximale Gewicht angezeigt „1000.0“. Das Bedeutet 1000 Kilogramm oder 1 Tonne. Und zum Schluss, wird der Batteriewert in Prozent angezeigt „Bat(Prozentwert)“. -
Seite 9: Geräteeinstellungen
BETRIEBSANLEITUNG www.warensortiment.de Gewichtseinheiten angezeigt werden. Um wieder in den Wiegemodus zurück zu springen ist die „ON/OFF“ Taste an der Fernbedienung kurz zu drücken. Eine Löschung des Speichers ist nur durch AUS und wieder AN schalten der Waage möglich. Geräteeinstellungen Um ins Setup des Gerätes zu gelangen, benötigen Sie dazu die Fernbedienung. Drücken Sie dazu erst die „▲“... -
Seite 10: Sondersetup
BETRIEBSANLEITUNG www.warensortiment.de Anzeige bleibt nicht stabil Gerät defekt Schicken Sie das Gerät zur Reparatur. Die angehängte Ware steht Stabilisieren Sie die Ware nicht still. „Err“ bei tarierung und Zero. Die angehängte lasst steht Stabilisieren Sie die nicht still. Der Wert ist somit angehängte Ware. -
Seite 11: Zero Verfolgungsbereich Toleranz
BETRIEBSANLEITUNG www.warensortiment.de Mit den Pfeiltasten auf der Fernbedienung können Sie die Toleranz verändern. Sie können zwischen 0 (ausgeschaltet), 2(±2% FS), 3(±3% FS), 4 (±4% FS), 10 (±10% FS), 20 (±20% FS) und 100 (±100% FS) entscheiden. bis „End“ angezeigt wird. Um die Einstellungen zu speichern, Drücken Sie so lange auf 8.1.4 Zero Verfolgungsbereich Toleranz ... -
Seite 12: Benutzereinheit Einstellen
BETRIEBSANLEITUNG www.warensortiment.de 8.1.10 Benutzereinheit einstellen Wenn Sie das Gewicht in eine andere Information umgerechnet haben möchten. Beispiel: Eine Kabelrolle wiegt 785,5 kg wie viel Meter sind auf der Rolle. Dann können Sie in der Waage einen Umrechnungsfaktor hinterlegen der Ihnen das Gewicht umrechnet. Sie können dann zwischen der Gewichtsanzeige und „U“... -
Seite 13: Entsorgung
BETRIEBSANLEITUNG www.warensortiment.de . Das Display zeigt nun „LoAd1“ an. Drücken Sie dann erneut auf Drücken Sie dann wiederholt auf . Das Display zeigt 00000. Mit den Pfeiltasten können Sie nun das Gewicht angeben, dass Sie als erstes anhängen. Wenn Sie die F1 Taste drücken, können Sie auch niedrigere Werte setzten. - Seite 14 BETRIEBSANLEITUNG www.warensortiment.de Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm WEEE-Reg.-Nr.DE69278128...
