Adesys bv, Wateringen
Drücken Sie mit einem spitzen Objekt auf den gelben Knopf neben den
Schraubverbindern. Der SIM-Kartenhalter kommt dann heraus.
Setzen Sie die SIM-Karte in den Halter ein und schieben Sie diesen in den Melder.
Schalten Sie den Octalarm ein.
Stellen Sie den PIN-Code der SIM-Karte in Prog. 41 „einstellen telefonwahler" ein
(werkseitige Einstellung: 0000).
Von der Verwendung einer sogenannten Prepaid-SIM-Karte für Alarmierungszwecke
wird dringend abgeraten. Das Mobilnetz bietet keine automatische Abfrage des
Gesprächsguthabens, sodass ein Aufbrauchen dieses Guthabens unbemerkt zum
Blockieren der Alarmfunktion führt!
Der Octalarm verfügt über viele verschiedene Meldungsprotokolle, von denen einige
(noch) nicht von allen Netzanbietern unterstützt werden. Eine aktuelle Übersicht finden
Sie in der mitgelieferten GSM-Anlage.

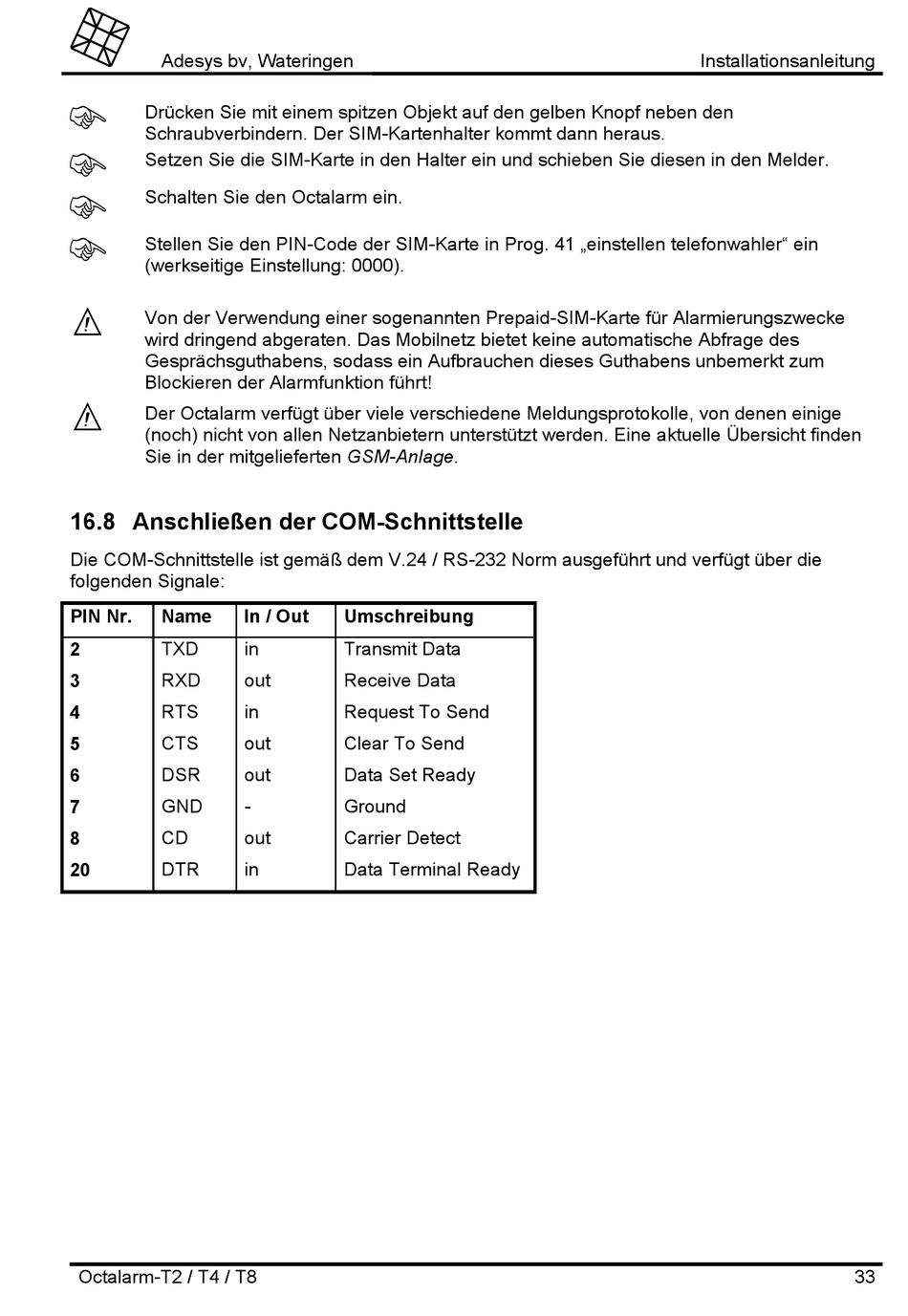

16.8 Anschließen der COM-Schnittstelle
Die COM-Schnittstelle ist gemäß dem V.24 / RS-232 Norm ausgeführt und verfügt über die
folgenden Signale:
PIN Nr.
Name
TXD
2
RXD
3
RTS
4
CTS
5
DSR
6
GND
7
8
CD
20
DTR
Octalarm-T2 / T4 / T8
In / Out
Umschreibung
in
Transmit Data
out
Receive Data
in
Request To Send
out
Clear To Send
out
Data Set Ready
-
Ground
out
Carrier Detect
in
Data Terminal Ready
Installationsanleitung
33
