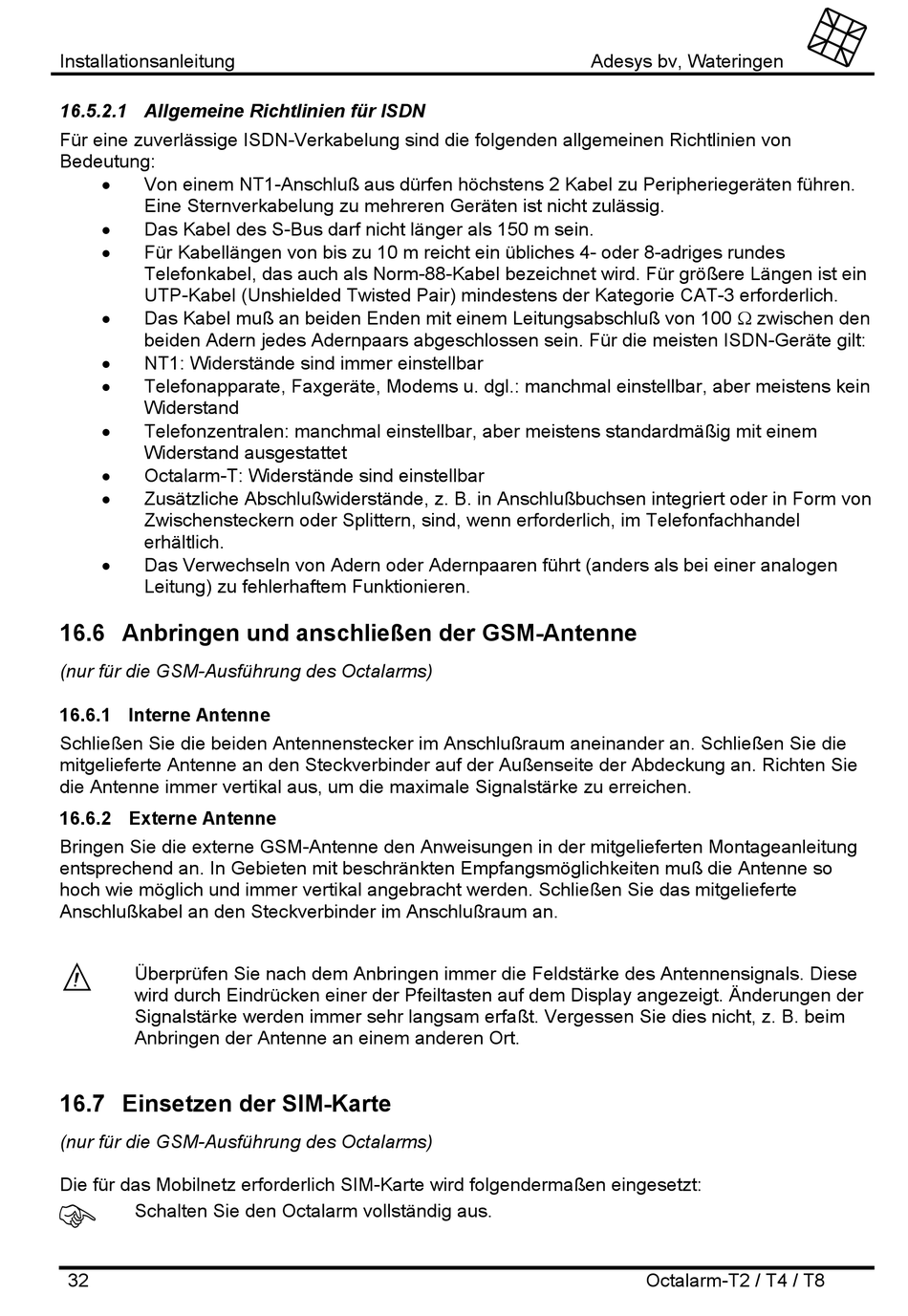

16.5.2.1 Allgemeine Richtlinien für ISDN
Für eine zuverlässige ISDN-Verkabelung sind die folgenden allgemeinen Richtlinien von
Bedeutung:
Von einem NT1-Anschluß aus dürfen höchstens 2 Kabel zu Peripheriegeräten führen.
Eine Sternverkabelung zu mehreren Geräten ist nicht zulässig.
Das Kabel des S-Bus darf nicht länger als 150 m sein.
Für Kabellängen von bis zu 10 m reicht ein übliches 4- oder 8-adriges rundes
Telefonkabel, das auch als Norm-88-Kabel bezeichnet wird. Für größere Längen ist ein
UTP-Kabel (Unshielded Twisted Pair) mindestens der Kategorie CAT-3 erforderlich.
Das Kabel muß an beiden Enden mit einem Leitungsabschluß von 100 Ω zwischen den
beiden Adern jedes Adernpaars abgeschlossen sein. Für die meisten ISDN-Geräte gilt:
NT1: Widerstände sind immer einstellbar
Telefonapparate, Faxgeräte, Modems u. dgl.: manchmal einstellbar, aber meistens kein
Widerstand
Telefonzentralen: manchmal einstellbar, aber meistens standardmäßig mit einem
Widerstand ausgestattet
Octalarm-T: Widerstände sind einstellbar
Zusätzliche Abschlußwiderstände, z. B. in Anschlußbuchsen integriert oder in Form von
Zwischensteckern oder Splittern, sind, wenn erforderlich, im Telefonfachhandel
erhältlich.
Das Verwechseln von Adern oder Adernpaaren führt (anders als bei einer analogen
Leitung) zu fehlerhaftem Funktionieren.
16.6 Anbringen und anschließen der GSM-Antenne
(nur für die GSM-Ausführung des Octalarms)

16.6.1 Interne Antenne

Schließen Sie die beiden Antennenstecker im Anschlußraum aneinander an. Schließen Sie die
mitgelieferte Antenne an den Steckverbinder auf der Außenseite der Abdeckung an. Richten Sie
die Antenne immer vertikal aus, um die maximale Signalstärke zu erreichen.

16.6.2 Externe Antenne

Bringen Sie die externe GSM-Antenne den Anweisungen in der mitgelieferten Montageanleitung
entsprechend an. In Gebieten mit beschränkten Empfangsmöglichkeiten muß die Antenne so
hoch wie möglich und immer vertikal angebracht werden. Schließen Sie das mitgelieferte
Anschlußkabel an den Steckverbinder im Anschlußraum an.
Überprüfen Sie nach dem Anbringen immer die Feldstärke des Antennensignals. Diese
wird durch Eindrücken einer der Pfeiltasten auf dem Display angezeigt. Änderungen der
Signalstärke werden immer sehr langsam erfaßt. Vergessen Sie dies nicht, z. B. beim
Anbringen der Antenne an einem anderen Ort.

16.7 Einsetzen der SIM-Karte

(nur für die GSM-Ausführung des Octalarms)
Die für das Mobilnetz erforderlich SIM-Karte wird folgendermaßen eingesetzt:
Schalten Sie den Octalarm vollständig aus.
