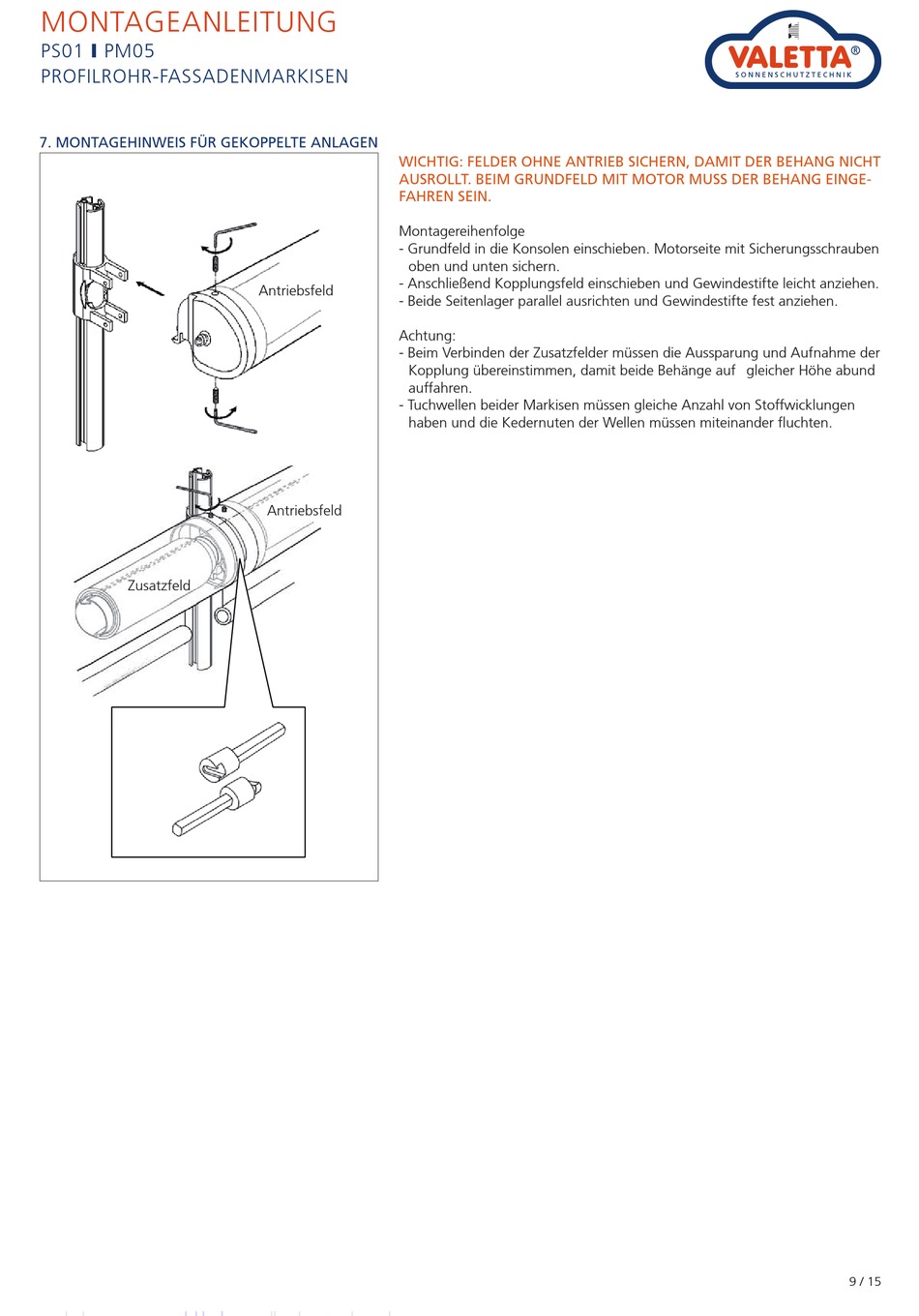

MONTAGEANLEITUNG
PS01 y PM05
PROFILROHR-FASSADENMARKISEN
7. MONTAGEHINWEIS FÜR GEKOPPELTE ANLAGEN
Zusatzfeld
WICHTIG: FELDER OHNE ANTRIEB SICHERN, DAMIT DER BEHANG NICHT
AUSROLLT. BEIM GRUNDFELD MIT MOTOR MUSS DER BEHANG EINGE-
FAHREN SEIN.
Montagereihenfolge
- Grundfeld in die Konsolen einschieben. Motorseite mit Sicherungsschrauben
oben und unten sichern.
- Anschließend Kopplungsfeld einschieben und Gewindestifte leicht anziehen.
Antriebsfeld
- Beide Seitenlager parallel ausrichten und Gewindestifte fest anziehen.
Achtung:
- Beim Verbinden der Zusatzfelder müssen die Aussparung und Aufnahme der
Kopplung übereinstimmen, damit beide Behänge auf gleicher Höhe abund
auffahren.
- Tuchwellen beider Markisen müssen gleiche Anzahl von Stoffwicklungen
haben und die Kedernuten der Wellen müssen miteinander fluchten.
Antriebsfeld
9 / 15
