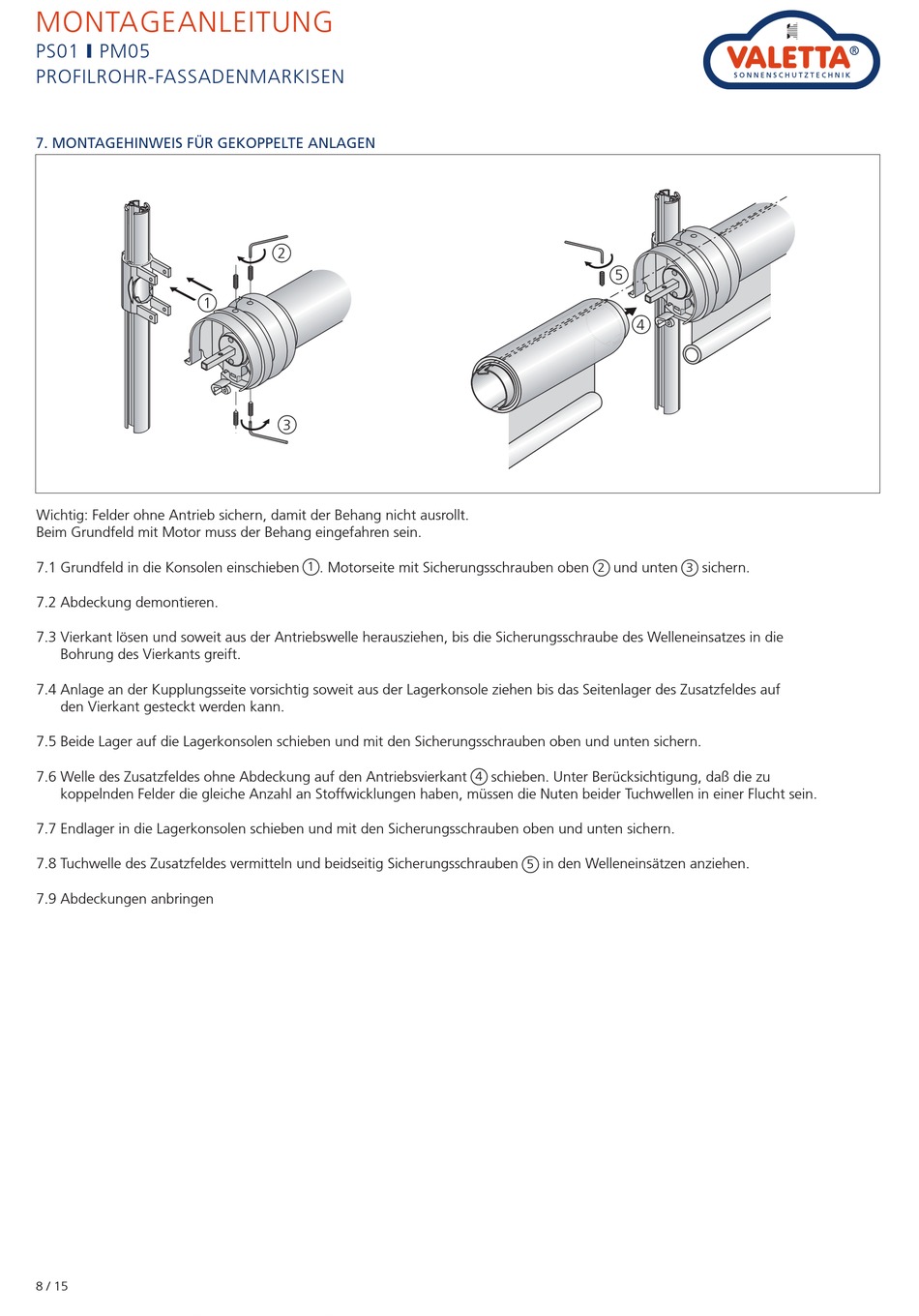

MONTAGEANLEITUNG
PS01 y PM05
PROFILROHR-FASSADENMARKISEN
7. MONTAGEHINWEIS FÜR GEKOPPELTE ANLAGEN
1
Wichtig: Felder ohne Antrieb sichern, damit der Behang nicht ausrollt.
Beim Grundfeld mit Motor muss der Behang eingefahren sein.
7.1 Grundfeld in die Konsolen einschieben
7.2 Abdeckung demontieren.
7.3 Vierkant lösen und soweit aus der Antriebswelle herausziehen, bis die Sicherungsschraube des Welleneinsatzes in die
Bohrung des Vierkants greift.
7.4 Anlage an der Kupplungsseite vorsichtig soweit aus der Lagerkonsole ziehen bis das Seitenlager des Zusatzfeldes auf
den Vierkant gesteckt werden kann.
7.5 Beide Lager auf die Lagerkonsolen schieben und mit den Sicherungsschrauben oben und unten sichern.
7.6 Welle des Zusatzfeldes ohne Abdeckung auf den Antriebsvierkant
koppelnden Felder die gleiche Anzahl an Stoffwicklungen haben, müssen die Nuten beider Tuchwellen in einer Flucht sein.
7.7 Endlager in die Lagerkonsolen schieben und mit den Sicherungsschrauben oben und unten sichern.
7.8 Tuchwelle des Zusatzfeldes vermitteln und beidseitig Sicherungsschrauben
7.9 Abdeckungen anbringen
8 / 15
2
3
1
. Motorseite mit Sicherungsschrauben oben
5
4
und unten
2
schieben. Unter Berücksichtigung, daß die zu
4
in den Welleneinsätzen anziehen.
5
sichern.
3
