MONTAGEANLEITUNG
PS01 y PM05
PROFILROHR-FASSADENMARKISEN

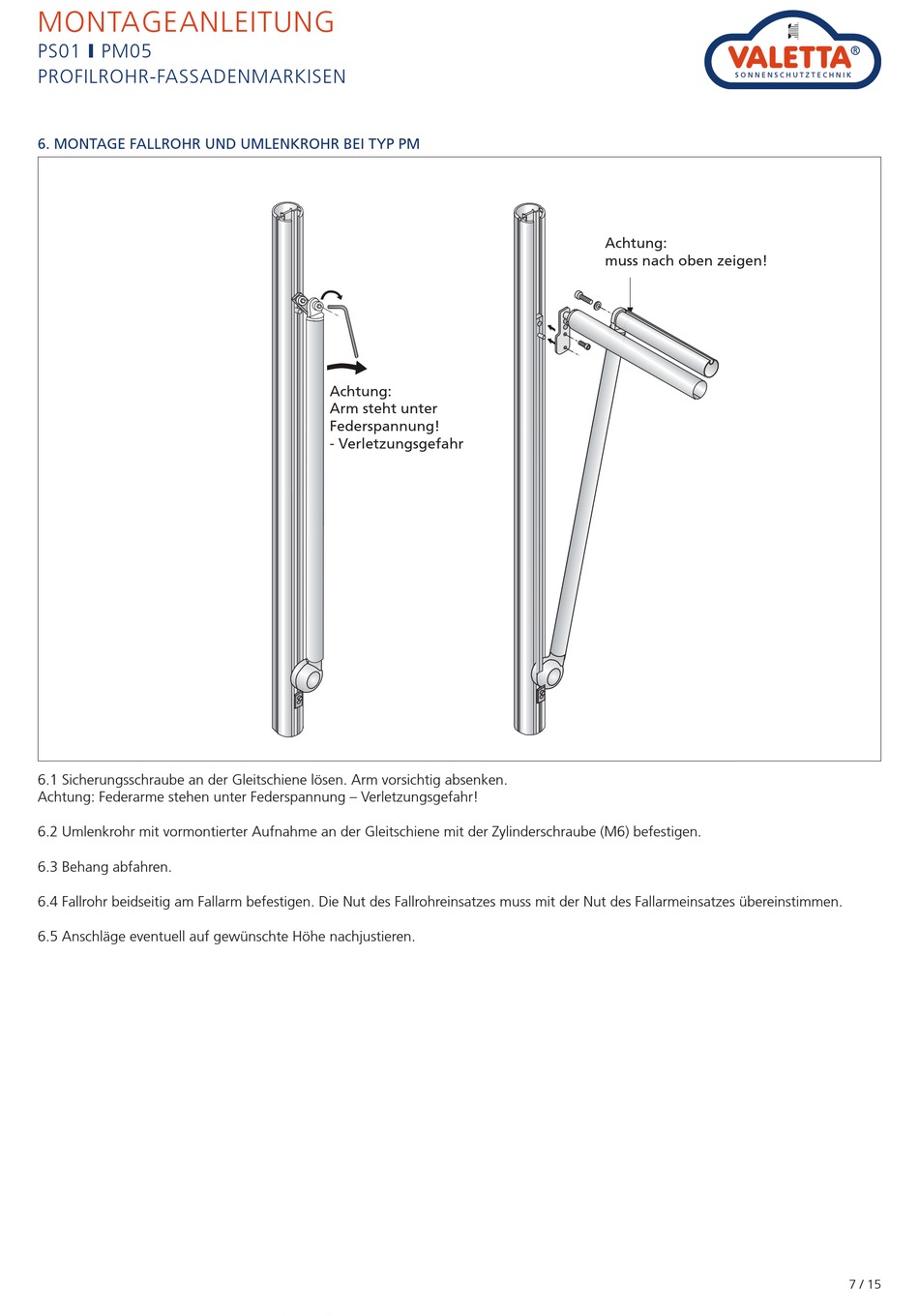

6. MONTAGE FALLROHR UND UMLENKROHR BEI TYP PM
6.1 Sicherungsschraube an der Gleitschiene lösen. Arm vorsichtig absenken.
Achtung: Federarme stehen unter Federspannung – Verletzungsgefahr!
6.2 Umlenkrohr mit vormontierter Aufnahme an der Gleitschiene mit der Zylinderschraube (M6) befestigen.
6.3 Behang abfahren.
6.4 Fallrohr beidseitig am Fallarm befestigen. Die Nut des Fallrohreinsatzes muss mit der Nut des Fallarmeinsatzes übereinstimmen.
6.5 Anschläge eventuell auf gewünschte Höhe nachjustieren.
Achtung:
Arm steht unter
Federspannung!
- Verletzungsgefahr
Achtung:
muss nach oben zeigen!
7 / 15
