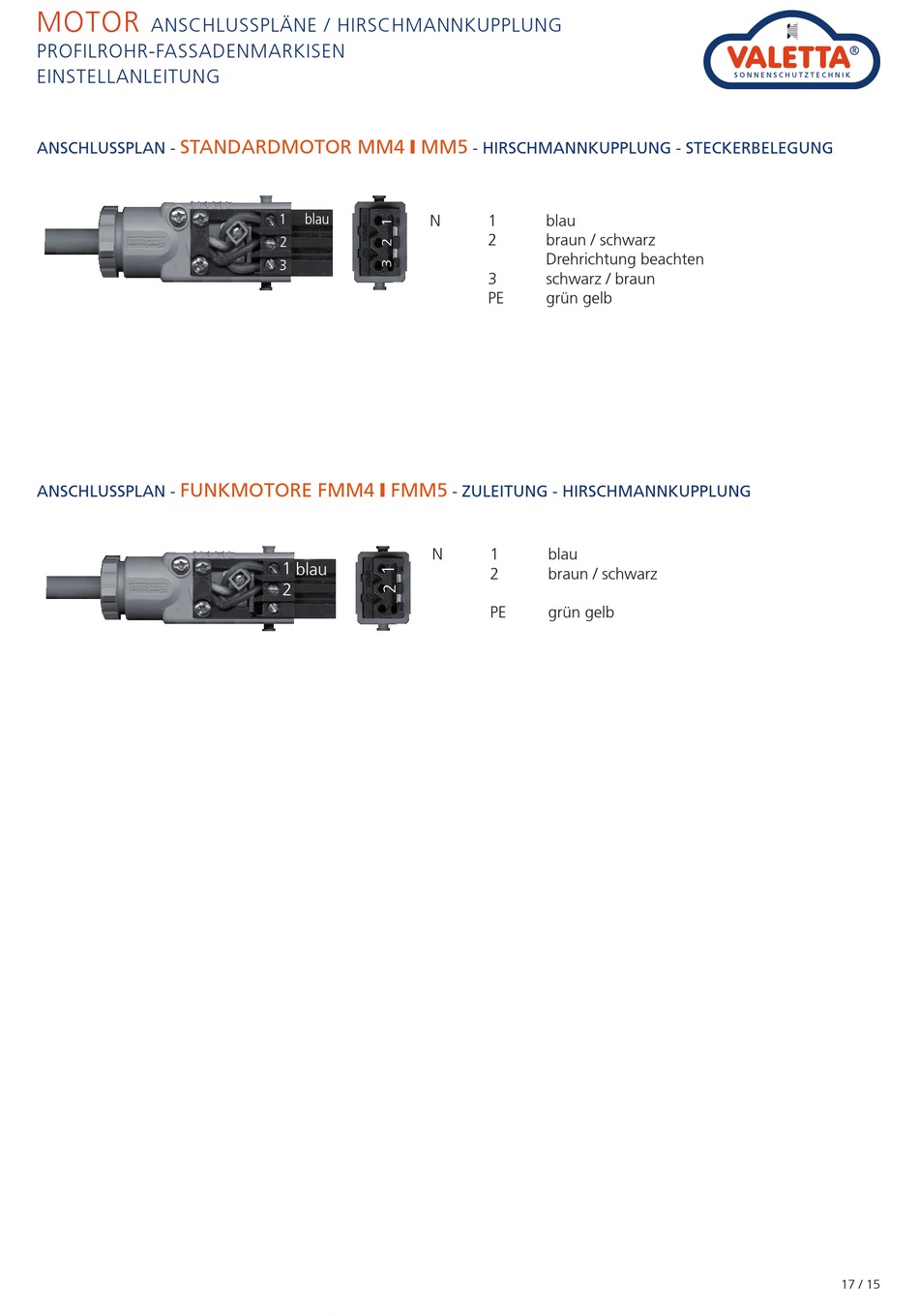

Valetta PS01 Montageanleitung Seite 17

MOTOR
ANSCHLUSSPLÄNE / HIRSCHMANNKUPPLUNG
PROFILROHR-FASSADENMARKISEN
EINSTELLANLEITUNG
STANDARDMOTOR MM4 y MM5
ANSCHLUSSPLAN -
FUNKMOTORE FMM4 y FMM5
ANSCHLUSSPLAN -
1 blau
N
2
3
- ZULEITUNG - HIRSCHMANNKUPPLUNG
N
1
blau
2
- HIRSCHMANNKUPPLUNG - STECKERBELEGUNG
1 blau
2 braun / schwarz
Drehrichtung beachten
3 schwarz / braun
PE grün gelb
1 blau
2 braun / schwarz
PE grün gelb
