MONTAGEANLEITUNG
PS01 y PM05
PROFILROHR-FASSADENMARKISEN
Achtung:
Lieferung sofort auf Transportschäden überprüfen. Den Inhalt der Sendung mit dem Lieferschein vergleichen.
Überprüfung der Unterkonstruktion: Wichtig ist, daß die Fassaden-Glaskonstruktion vor der Montage auf ihre statischen Eigenschaften
überprüft wird. Zusätzlich muss gewährleistet sein, daß die Befestigungsschrauben direkt mit der tragenden Konstruktion verschraubt
werden und auch bei Windbelastung keine Verbindung zur Glasleiste besteht, da es sonst zu Spannungsrissen innerhalb der Glasab-
deckung kommen kann. Im Zweifelsfall sollte mit dem Hersteller der Fassadenkonstruktion Rücksprache genommen werden.
Bedienungshinweis:
Eine Fassadenmarkise ist ein Sonnenschutz, kein Allwetterschutz. Sie ist bei aufkommendem Wind oder Sturm einzufahren, ebenso
bei Regen und Schnee. Ist die Fassadenmarkise mit einer automatischen Steuerung (z.B. Wind- und Sonnenwächter) ausgerüstet, muss
diese den Winter über abgeschaltet werden (Vereisungsgefahr). Bitte unterweisen Sie Ihren Kunden! VALETTA-Fassadenmarkisen sind
wartungsfrei, sollten Störungen auftreten, ist der Fachhandel zubenachrichtigen.
Benötigtes Werkzeug:
- Ringschlüssel Nr. 10, 13, 17
- Gabelschlüssel SW 17
- Innensechskantschlüssel SW 3, 4, 5

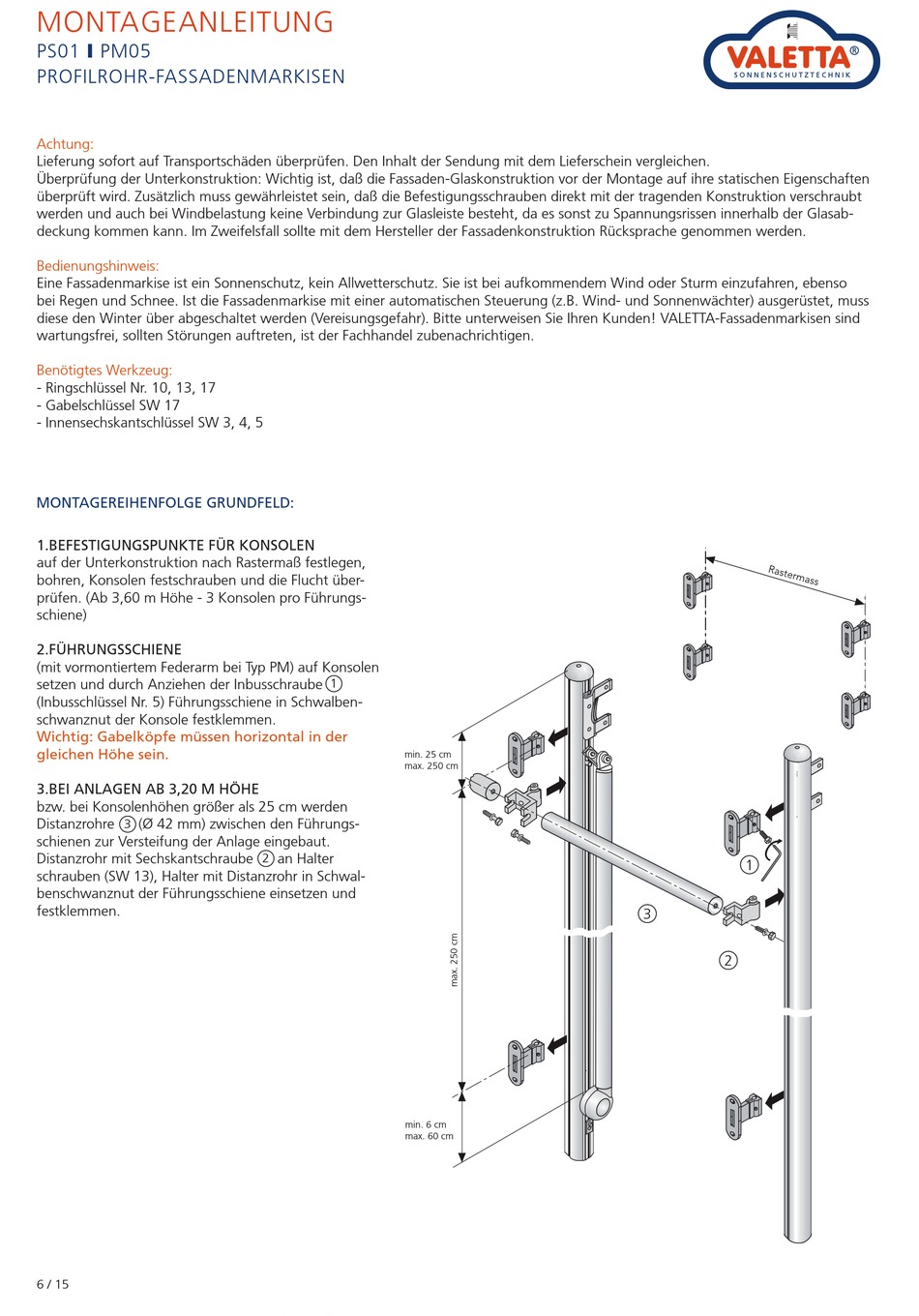

MONTAGEREIHENFOLGE GRUNDFELD:
1.BEFESTIGUNGSPUNKTE FÜR KONSOLEN
auf der Unterkonstruktion nach Rastermaß festlegen,
bohren, Konsolen festschrauben und die Flucht über-
prüfen. (Ab 3,60 m Höhe - 3 Konsolen pro Führungs-
schiene)
2.FÜHRUNGSSCHIENE
(mit vormontiertem Federarm bei Typ PM) auf Konsolen
setzen und durch Anziehen der Inbusschraube
(Inbusschlüssel Nr. 5) Führungsschiene in Schwalben-
schwanznut der Konsole festklemmen.
Wichtig: Gabelköpfe müssen horizontal in der
gleichen Höhe sein.
3.BEI ANLAGEN AB 3,20 M HÖHE
bzw. bei Konsolenhöhen größer als 25 cm werden
Distanzrohre
(Ø 42 mm) zwischen den Führungs-
3
schienen zur Versteifung der Anlage eingebaut.
Distanzrohr mit Sechskantschraube
schrauben (SW 13), Halter mit Distanzrohr in Schwal-
benschwanznut der Führungsschiene einsetzen und
festklemmen.
6 / 15
1
min. 25 cm
max. 250 cm
2
an Halter
min. 6 cm
max. 60 cm
1
3
2
