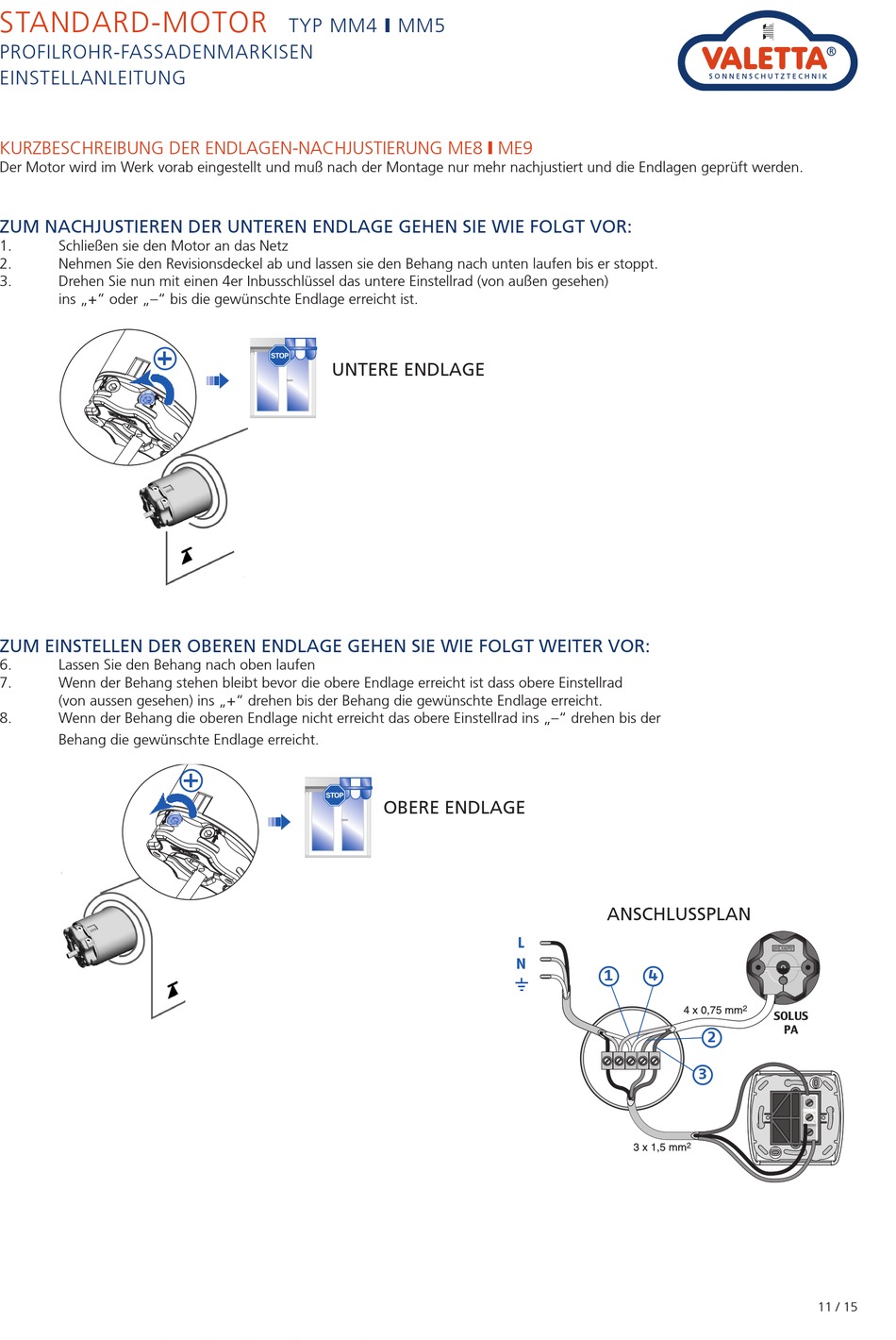

STANDARD-MOTOR
PROFILROHR-FASSADENMARKISEN
EINSTELLANLEITUNG
KURZBESCHREIBUNG DER ENDLAGEN-NACHJUSTIERUNG ME8 y ME9
Der Motor wird im Werk vorab eingestellt und muß nach der Montage nur mehr nachjustiert und die Endlagen geprüft werden.
ZUM NACHJUSTIEREN DER UNTEREN ENDLAGE GEHEN SIE WIE FOLGT VOR:
1.
Schließen sie den Motor an das Netz
2.
Nehmen Sie den Revisionsdeckel ab und lassen sie den Behang nach unten laufen bis er stoppt.
3.
Drehen Sie nun mit einen 4er Inbusschlüssel das untere Einstellrad (von außen gesehen)
Hoogste positie instellen
NL
ins „+" oder „–" bis die gewünschte Endlage erreicht ist.
Regulação do ponto alto do fim de curso
P
Yläraja-asennon asetus
SF
ZUM EINSTELLEN DER OBEREN ENDLAGE GEHEN SIE WIE FOLGT WEITER VOR:
6.
Lassen Sie den Behang nach oben laufen
7.
Wenn der Behang stehen bleibt bevor die obere Endlage erreicht ist dass obere Einstellrad
(von aussen gesehen) ins „+" drehen bis der Behang die gewünschte Endlage erreicht.
8.
Wenn der Behang die oberen Endlage nicht erreicht das obere Einstellrad ins „–" drehen bis der
obere Endlage einstellen
D
Behang die gewünschte Endlage erreicht.
Inställning av övre gränsläge
S
GR
Ρύθµιση πάνω �ρί�υ.
TYP MM4 y MM5
obere Endlage einstellen
D
Inställning av övre gränsläge
S
GR
Ρύθµιση πάνω �ρί�υ.
UNTERE ENDLAGE
OBERE ENDLAGE
SOLUS PA.qxd
1
2
7
3
4
5
7
10/12/03
18:35
Power supply and wiring
GB
Alimentazione e cablaggio
I
Elektrisk installasjon
N
ANSCHLUSSPLAN
L
N
1
4
Page 5
Alimentation et câblage
F
Alimentación y cableado
E
Elektrisk installation
DK
SOLUS
PA
2
3
11 / 15
S
