INSTALLATION
(IN-DASH MOUNTING)

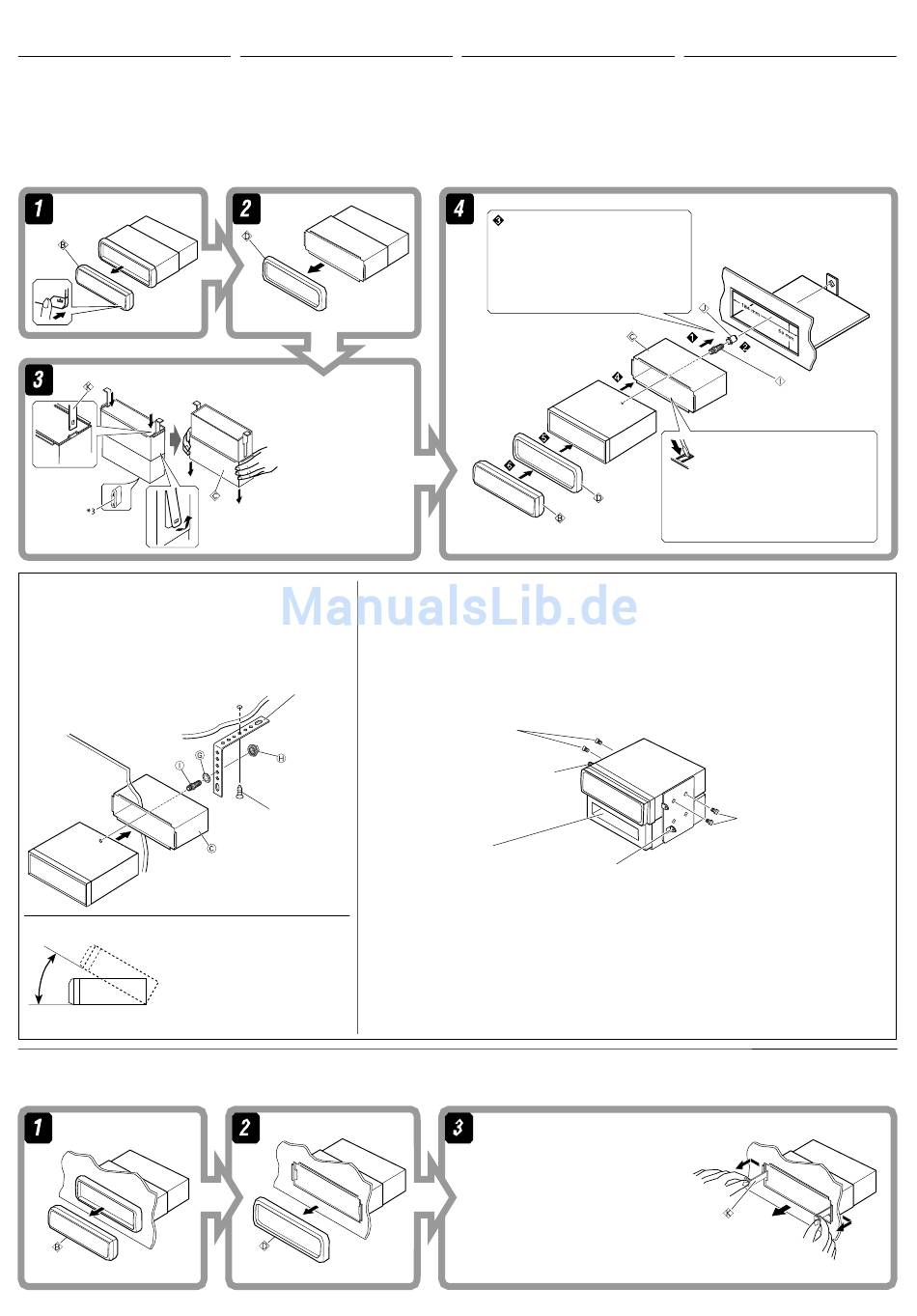

The following illustration shows a typical
installation. If you have any questions or require
information regarding installation kits, consult
your JVC IN-CAR ENTERTAINMENT dealer or a
company supplying kits.
• If you are not sure how to install this unit
correctly, have it installed by a qualified
technician.
When using the optional stay / Beim Verwenden der
Anker-Option / Lors de l'utilisation du hauban en
option / Wanneer u de steun gebruikt (facultatief)
Fire wall
Feuerwand
Cloison
Brandscherm
Dashboard
Armaturenbrett
Tableau de bord
Dashboard
Install the unit at an angle of less than 30˚.
Stellen Sie das Gerät mit einem Winkel von
weniger als 30˚ auf.
Installez l'appareil avec un angle de moins
de 30˚.
Installeer het toestel met een hoek kleiner
dan 30˚.
Removing the unit
Before removing the unit, release the rear section.
EINBAU
(IM ARMATURENBRETT)
Die folgende Abbildung zeigt einen typischen
Einbau. Bei irgendwelchen Fragen oder wenn
Sie Informationen hinsichtlich des Einbausatzes
brauchen, wenden Sie sich an ihren JVC
Autoradiohändler oder ein Unternehmen das diese
Einbausätze vertreibt.
• Sind Sie sich über den richtigen Einbau des Geräts
nicht sicher, lassen Sie es von einem qualifizierten
Techniker einbauen.
*
3
When you stand the unit, be
careful not to damage the fuse
on the rear.
*
3
Beim Aufstellen des Geräts
darauf achten, daß die Sicherung
auf der Rückseite nicht
beschädigt wird.
*
3
Lorsque vous mettez l'appareil
à la verticale, faire attention de
ne pas endommager le fusible
situé sur l'arrière.
*
3
Wanneer u het apparaat rechtop
zet, moet u erop letten dat u de
zekering aan de achterkant niet
beschadigt.
When installing the unit without using the sleeve / Beim Einbau des Geräts ohne
Halterung / Lors de l'installation de l'appareil scans utiliser de manchon / Wanneer u
het apparaat zonder huis installeert
In a Toyota car for example, first remove the car radio and install the unit in its place.
Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.
Stay (option)
Dans une voiture Toyota, par exemple, retirez d'abord l'autoradio et installez l'appareil à la place.
Anker (Option)
Voorbeeld: Bij een Toyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.
Hauban (en option)
Steun (facultatief)
Flat type screws (M5
Senkkopfschrauben (M5
Vis à tête plate (M5
Platkopschroeven (M5
Screw (option)
Schraube (Option)
Vis (en option)
Schroef (facultatief)
Note
Hinweis
Remarque
Opmerking
Ausbau des Geräts
Vor dem Ausbau des Geräts den hinteren Teil
freigeben.
INSTALLATION (MONTAGE
DANS LE TABLEAU DE BORD)
L'illustration suivante est un exemple
d'installation typique. Si vous avez des
questions ou avez besoin d'information
sur des kits d'installation, consulter votre
revendeur d'autoradios JVC ou une compagnie
d'approvisionnement.
• Si l'on n'est pas sûr de pouvoir installer
correctement cet appareil, le faire installer par
un technicien qualifié.
Do the required electrical connections.
Nehmen Sie die erforderlichen elektrischen
Anschlüsse vor.
Réalisez les connexions électriques.
Breng de vereiste elektrische verbindingen
tot stand.
×
*
4
8 mm)
×
*
4
8 mm)
×
*
8 mm)
4
×
*
4
8 mm)
*
4
Bracket
*
Konsole
4
*
4
Support
*
4
Console
Pocket
Taschen
Poche
Bracket
*
Zak
Konsole
Support
Console
: When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws
are used, they could damage the unit.
: Beim Anbringen des Gerät an der Konsole sicherstellen, daß 8 mm lange Schrauben verwendet werden. Werden
längere Schrauben verwendet, können sie das Gerät beschädigen.
: Lors de l'installation de l'appareil sur le support de montage, s'assurer d'utiliser des vis d'une longueur de
8 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l'appareil.
: Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 8 mm lange schroeven gebruiken. Als
u langere schroeven gebruikt, kan het apparaat worden beschadigd.
Retrait de l'appareil
Avant de retirer l'appareil, libérer la section
arrière.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Die beiden Handgriffe einsetzen und dann ziehen
wie in der Abbildung gezeigt, so daß das Gerät
entfernt werden kann.
Insérez les deux poignées, puis tirez de la façon
illustrée de façon à retirer l'appareil.
Plaats de twee hendels en trek ze vervolgens zoals
afgebeeld naar voren zodat het toestel kan worden
verwijderd.
3
INSTALLATIE (INBOUW IN
HET DASHBOARD)
Op de volgende afbeelding kunt u zien hoe de
installatie, normaal gesproken, in zijn werk gaat.
Neem bij vragen of voor meer bijzonderheden
over inbouwpakketten contact op met uw JVC
car audio dealer of een dealer of een bedrijf dat
inbouwpakketten levert.
• Als u niet zeker weet hoe u dit apparaat moet
installeren, kunt u dit beter door een daartoe
gekwalificeerde technicus laten doen.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Tordez les languettes appropriées pour
maintenir le manchon en place.
Buig de vereiste lipjes zodat de huls goed
op zijn plaats wordt gehouden.
*
4
Not supplied for this unit.
*
4
Wird nicht mit Gerät mitgeliefert.
*
4
Non fourni avec cet appareil.
*
4
Niet bij het apparaat inbegrepen.
Flat type screws (M5
Senkkopfschrauben (M5
Vis à tête plate (M5
Platkopschroeven (M5
4
*
4
*
4
*
4
Verwijderen van het apparaat
Voordat u het apparaat verwijdert, moet u het
achtergedeelte losmaken.
×
*
8 mm)
4
×
*
4
8 mm)
×
*
4
8 mm)
×
8 mm)
*
4
