9-10
Aufbau der Rexroth Inline-Klemmen
Stecker
L: A
B
C

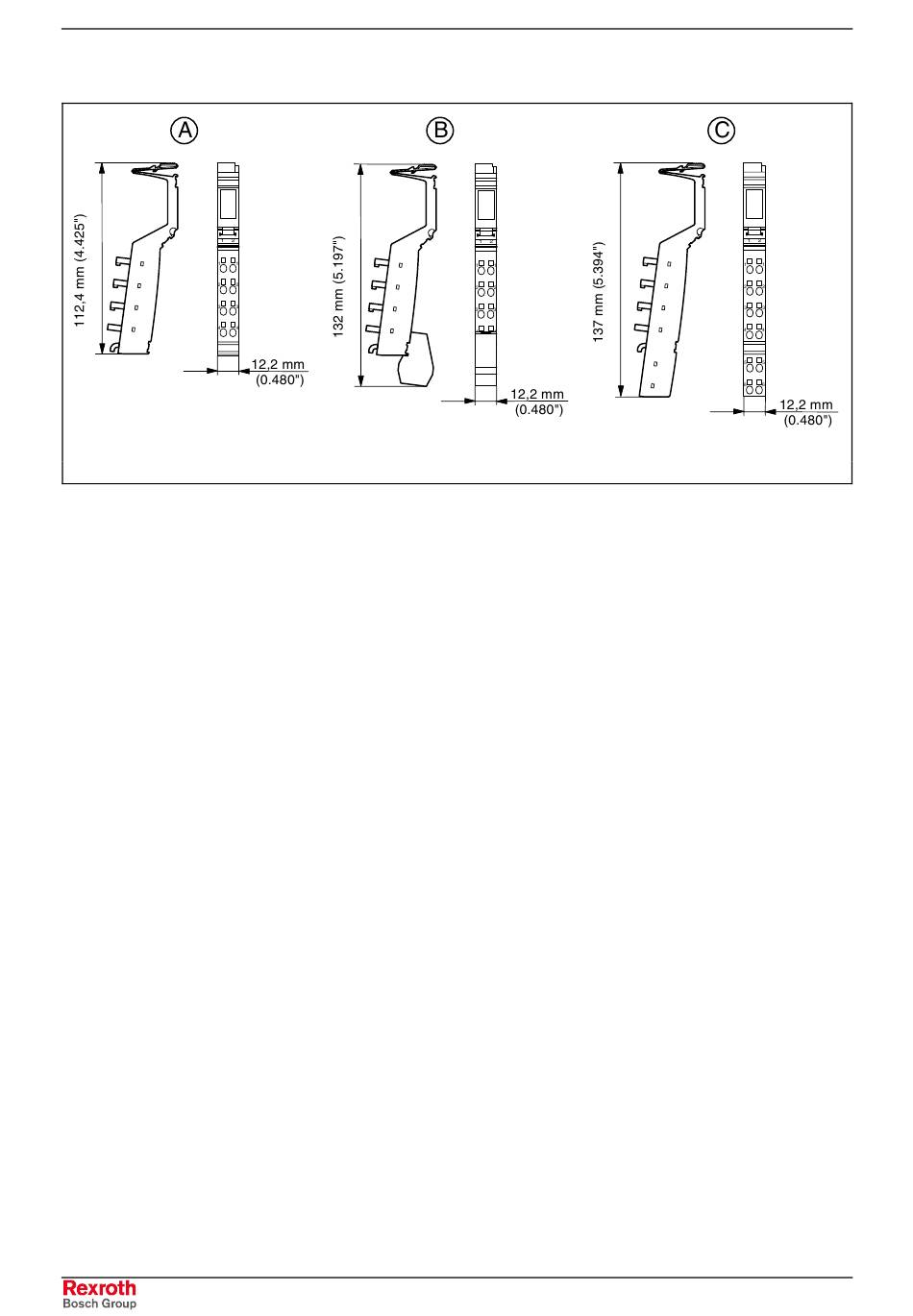

Abb. 9-13: Maße der Stecker
Die Tiefe der Stecker ist irrelevant, da sie die Tiefe des Gesamtmoduls
nicht beeinflusst.
Standardstecker
Schirmstecker
Erweiterter Doppelsignalstecker
IndraControl L20
Steckermaß.FH9
DOK-CONTRL-IC*L20*****-PR02-DE-P
